項目編號：E896

文件大?。?72K

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

一個52單片機和兩個573鎖存器實現數碼管循環移位顯示數字“0~9”

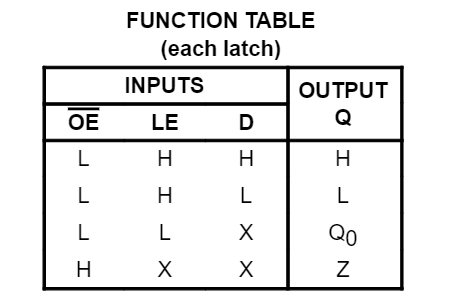

573鎖存器的控制引腳配置

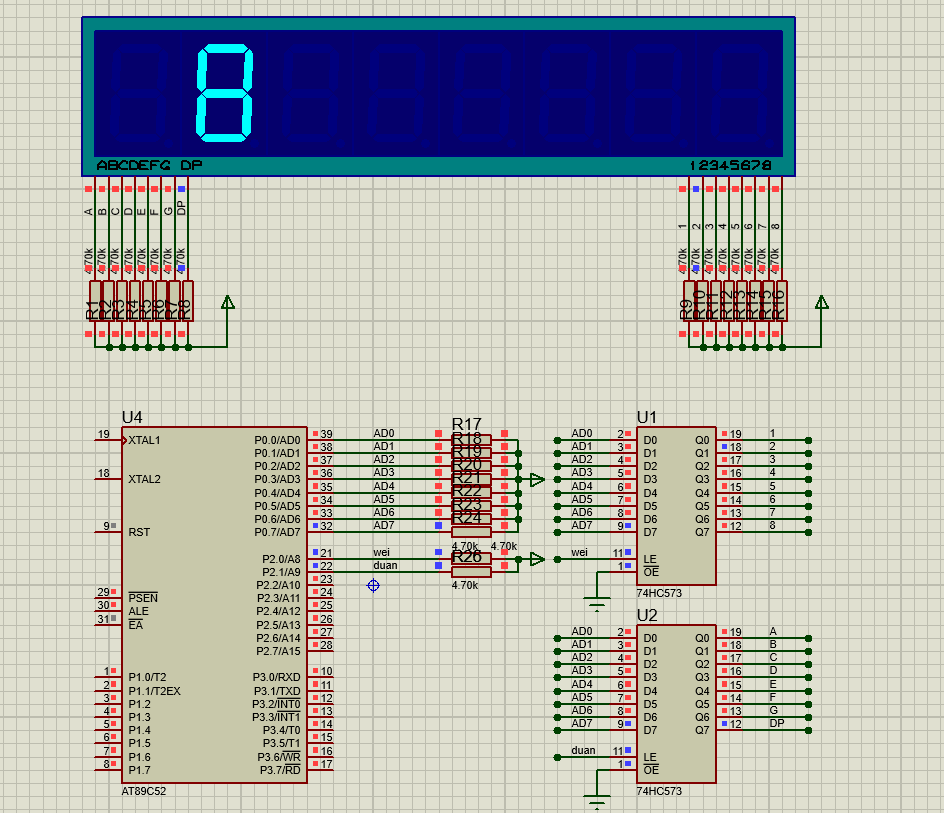

仿真電路圖僅供參考，實際上拉電阻、下拉電阻需自行選擇。有錯誤請指出。

代碼如下：

#include <reg52.h>

#define uint unsigned int

#define uchar unsigned char

sbit wei = P2^0;

sbit duan = P2^1;

void delay_ms(uint n)

{

          uint i,j;

          for(i = n;i > 0;i --)

          for(j = 300;j > i;j--);

}

void main()

{

        char num[]={0x3f,0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f};

        char add[]={0x7f, 0xbf, 0xdf, 0xef, 0xf7, 0xfb, 0xfd, 0xfe};

        uint i;

        uint j;

        while(1)

        {

                for(i=0,j=0;i<10;i++,j++)

                {

                        wei = 1;

                        P0 = add[j];

                        wei = 0;

                        if(j==7)

                        {

                                j=-1;//在j=-1和PO=add[j]之間會執行一步j++

                        }

                        duan = 1;

                        P0 = num[ i];

                        duan = 0;

                        if(i==9)

                        {

                                i=-1;//在i=-1和PO=num[ i]之間會執行一步i++

                        }

                        delay_ms(300);

                }

        }

}

目錄│文件列表:

 └ 數碼管循環顯示

    │ TEST1.pdsprj

    └ test

       │ STARTUP.LST

       │ STARTUP.OBJ

       │ test1

       │ test1.c

       │ test1.hex

       │ test1.lnp

       │ test1.LST

       │ test1.M51

       │ test1.OBJ

       │ test1.plg

       │ test1.uvopt

       └ test1.uvproj
