簡要概述：

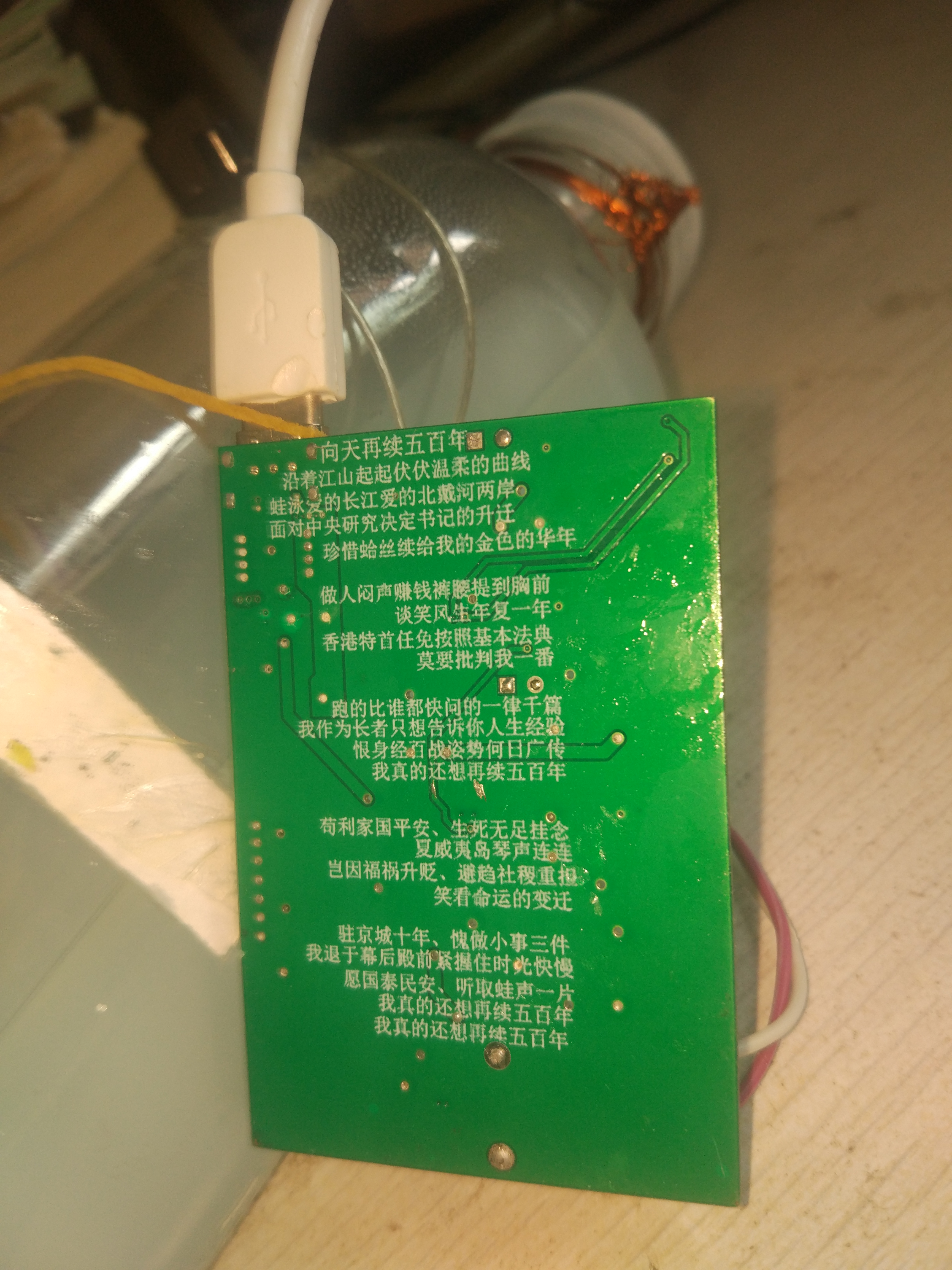

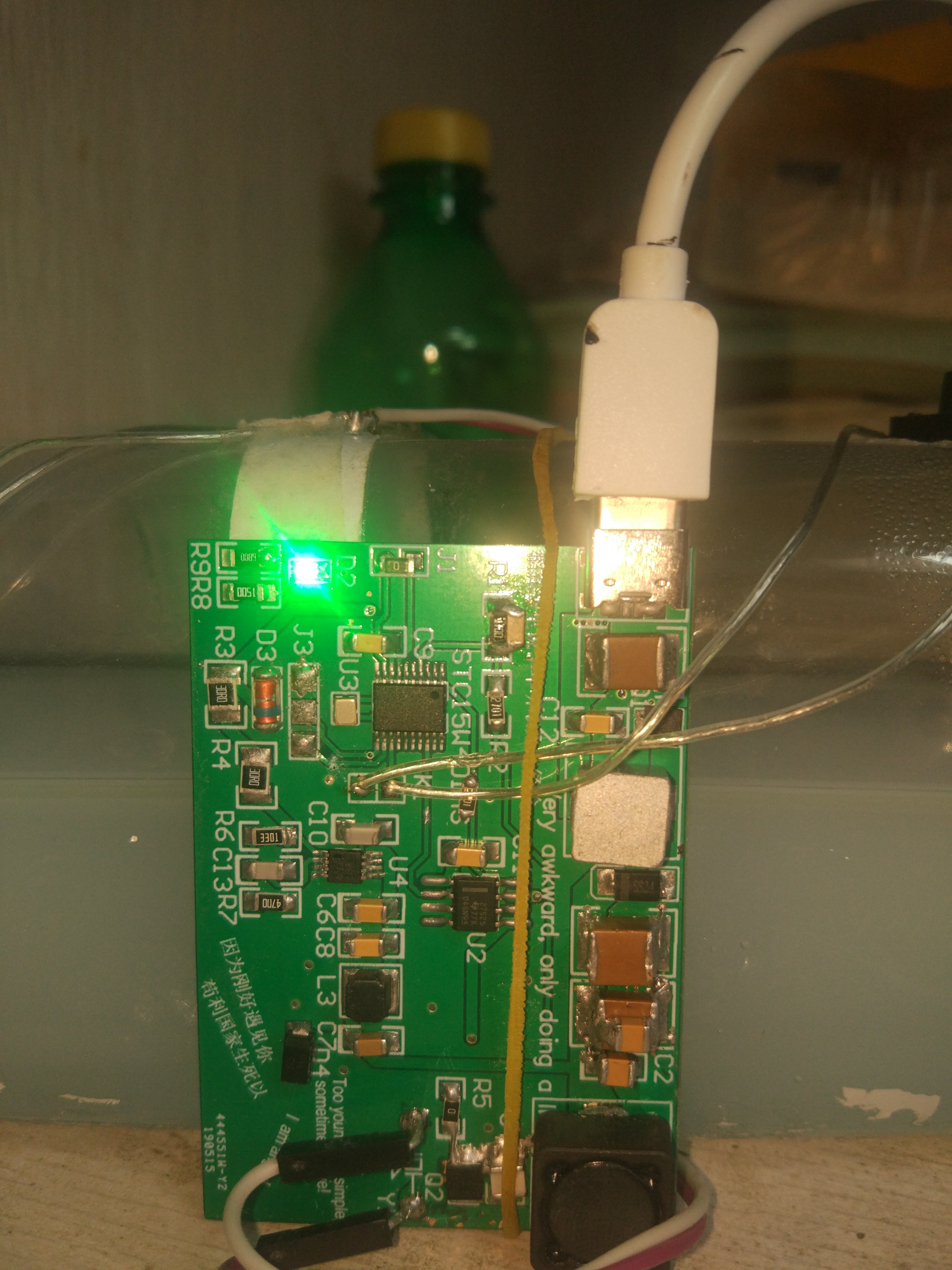

根據實踐經驗，微孔霧化片能工作在中心頻率3KHz左右的范圍內，沒有很明顯的霧化量變化，而且霧化片自身的中心頻率也比較穩定。所以定頻驅動是完全可行的，掃頻驅動多此一舉。所以微孔霧化片的驅動器實際上是構建一個可控的108KHz的頻率源去激勵霧化片。 這是我設計的霧化片驅動一體化板。使用5V的電源供電，接口是Type-C。霧化片由Class-E功放電路驅動，Class-E的MOSFET驅動信號由MCU產生并由柵極驅動器放大。為了達到足夠的輸出功率，MCU還輸出一路PWM信號控制Boost電路的MOSFET，將5V供電提升到22V以供給Class-E電爐使用。這是電路的基本架構。
電路啟動后，MCU除了不斷進行PID運算調整占空比穩定Boost電路輸出電壓，還進行LED的控制，及按鍵掃描水位檢測等任務。具體是.MUC的程序中設定了一個定時器中斷，每768個時鐘周期進入中斷一次，中斷中使用ADC對Boost電路輸出電壓檢測，隨后調用PID算法計算最新的占空比值并更新，然后更改LED呼吸燈的驅動占空比，最后進行按鍵掃描并輸出按鍵事件值。在main函數中進行三個任務循環：任務一負責對水位進行檢測，如果處于低水位狀態則關閉Class-E功放電路的激勵以保護霧化片（實際該功能未使用）；任務二對按鍵事件進行處理，根據按鍵長按和短按的行為調整系統狀態，開關機，霧化量調節。霧化量的調節是通過改變超低頻PWM信號的占空比，控制柵極驅動器使能端使得后級Class-E功放電路的輸出時有時無達到霧化量調整功能。同時當霧化量改變后，還將最新的霧化量擋位寫入Flash供下次上電時使用。任務三負責看門狗喂狗。
在最近的更新中增加了頻率調整模式，以適應不同的霧化片和應對同種霧化片的個體差異（由于步進太大，可能毫無作用）。進入方式：上電之前按住按鍵不放，給電路通電，等到LED點亮后即可進入頻率調整模式，請?jiān)谑静ㄆ鞯谋O(jiān)測下調節頻率，監測點選擇MOSFET的G和D極。短按一次頻率增加1KHz左右，長按一次減少1KHz左右。同時可以配合MOSFET的D，S并聯電容一起調節，使得霧化片霧化效果最好時電路工作在Clas-E狀態。
重要提示：請?jiān)贛CU的P3.0引腳上并聯2K左右的下拉電阻以保證上電時該引腳電平強制為低電平，否則電路可能無法啟動。這是之前設計沒有考慮到的。PCB上自行找位置焊接。

圖三：后級Class-E功放電路中MOSFET的G和D極波形圖（使用了比較理想的霧化片。其它的霧化片不一定能做到這種近似的ZVS工作模式）

 結論及反思：本設計實現了一個霧化片的驅動方案，經過實際測試驗證，電路的各功能基本正常達到預期，長時間的工作表明該電路能穩定工作。但是，本設計仍存在較多的不足。本設計原先意欲用于1.7MHz的高頻霧化片驅動，由于高頻霧化片需要極高的驅動功率（約十幾瓦才有明顯的效果）對于使用手機充電器5v供電的場合難以實現，同時由于軟硬件的設計缺陷，Boost升壓部分也無法提供如此高的功率，所以才改用了低頻微孔霧化片。同時，MCU供電使用了簡單的穩壓管加電阻，使得該部分消耗了較多的功率，使得PCB溫度較高。

在下一版中試圖對上述問題進行改進，使用AMS1117用作MCU供電解決供電效率地的問題。但是對于傳統的高頻陶瓷霧化片的難題目前依然沒有好的思路。
