項目編號：E1292

文件大?。?.8M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

設計了一種基于STC12C5A60S2單片機平臺的U盤實時海量數據采集系統。該系統利用USB接口芯片CH376對U盤進行讀寫操作，利用實時時鐘芯片DS12887實時記錄數據采集的時間，將采集到的海量數據以EXECL文件形式存儲在U盤中。實驗結果表明該方案能夠采集、存儲海量數據而且還兼顧成本低、通用性強、移動性好等優點，具有一定實用價值。

系統設計

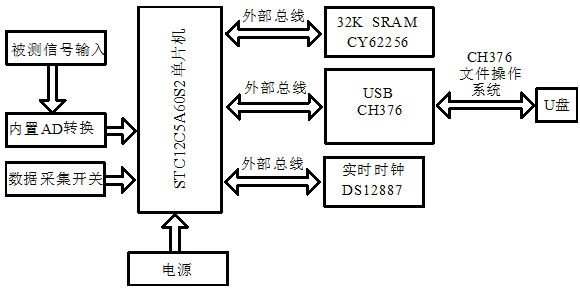

系統設計方案如圖1所示，主要是以STC12C5A60S2單片機為核心，通過擴展外圍接口而使其以低成本的優勢滿足大容量數據采集存儲的要求。被測信號經過前端適調電路的放大與濾波處理后進入單片機的 A/D 轉換模塊，此時采樣數據存儲于單片機內部開辟的緩沖數組中，當緩沖區滿后通過控制 CH376向 U 盤寫入采樣數據，并同時將 DS12887內的時間信息寫入文件中。

系統測試結果

為了驗證上述系統能否完成將AD采集來的海量數據信息存入U(xiǎn)盤中創建的EXCEL文件中，選用了2GB的金士頓U盤作為測試對象，系統上電后插上U盤后，即可看到CH376模塊中USB讀寫指示燈變亮并且U盤指示燈閃爍數下，這表明U盤讀寫成功，然后按下數據采集控制開關，可以看到U盤指示燈有開始不停的閃爍，表示數據采集正在進行中，通過串口調試軟件的打印窗口如圖9所示，可以清楚的看到文件創建成功，數據寫入文件的詳細過程。

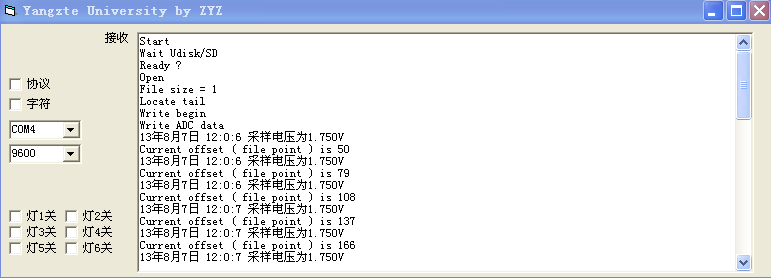

圖9  串口調試軟件打印窗口輸出信息

圖中File size = 1表示創建了一個新文件，其大小為1K,下面即是不停的向文件中寫入日期、時間、電壓等采集信息。待系統運行一段時間后取下U盤，將U盤重新插在PC上即可在U盤中發現一個新建的名為ZYZ_ADC.XLS的文件，打開該文件，可以看到系統采集到的日期、時間、電壓等采樣信息完整的存在于該文件中，如圖10所示。

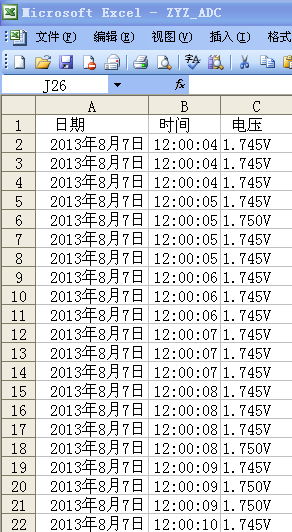

圖10  U盤中EXCEL文件中寫入的信息

結語

本文提出的基于STC12C5A60S2和CH376的實時海量數據采集系統設計方案可以很好的實現利用U盤存儲單片機片內AD采集來的海量數據，克服了傳統數據采集的不足，提高了系統的存儲能力，具有一定的實用價值。

目錄│文件列表:

 │ U盤中創建空EXCEL文件OK.zip

 │ 基于STC12C5A60S2和CH376的實時海量數據采集系統設計.doc

 │ 最終模塊化封裝的程序OK.zip

 │ 論文圖.zip

 │ 采集電壓+日期+時間+LCD顯示OK.zip

 │ 采集電壓+日期+時間OK.zip

 │ 采集電壓+溫度+日期+時間+LCD顯示OK.zip

 └ 采集電壓,存入u盤EXCEL文件OK.zip
