項目編號：E9

文件大小：49M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

十字路口車輛穿梭，行人熙攘，車行車道，人行人道，有條不紊。那么靠什么來實現這井然秩序呢？靠的就是交通信號燈的自動指揮系統。交通信號燈控制方式很多。本系統采用STC89C51單片機以及單片機最小系統和74HC245電路以及外圍的按鍵和數碼管顯示等部件，設計一個基于單片機的交通燈設計。設計通過兩位一體共陰極數碼管顯示，并能通過按鍵對定時進行設置。本系統實用性強、操作簡單、擴展功能強。

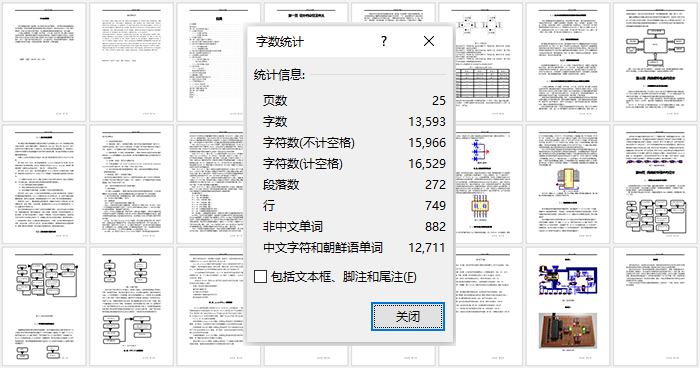

設計報告：

方案設計：

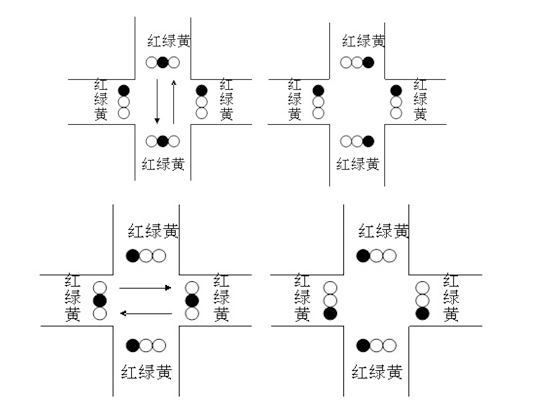

設在十字路口，分為東西向和南北向，在任一時刻只有一個方向通行，另一方向禁行，持續一定時間，經過短暫的過渡時間，將通行禁行方向?qū)Q。其具體狀態如下圖所示。說明：黑色表示亮，白色表示滅。交通狀態從狀態1開始變換，直至狀態6然后循環至狀1，周而復始，即如圖（圖2-1）所示：直至狀態6然后循環至狀態1，通過具體的路口交通燈狀態的演示分析我們可以把這四個狀態歸納如下：

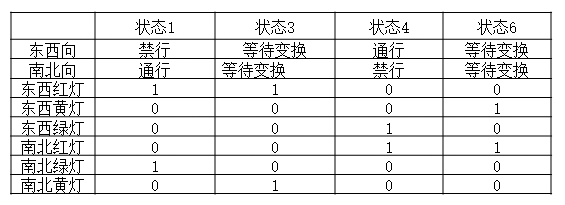

交通狀態：

東西方向紅燈滅，同時綠燈亮，南北方向黃燈滅，同時紅燈亮，倒計時20秒。此狀態下，東西向禁止通行，南北向允許通行。

東西方向綠燈滅，同時黃燈亮，南北方向紅燈亮，倒計時5秒。此狀態下，除了已經正在通行中的其他所以車輛都需等待狀態轉換。

南北方向紅燈滅，同時綠燈亮，東西方向黃燈滅，同時紅燈亮，倒計時30秒。此狀態下，東西向允許通行，南北向禁止通行。

南北方向綠燈滅，同時黃燈亮，東西方向紅燈亮，倒計時5秒。此狀態下，除了已經正在通行中的其他所以車輛都需等待狀態轉換。

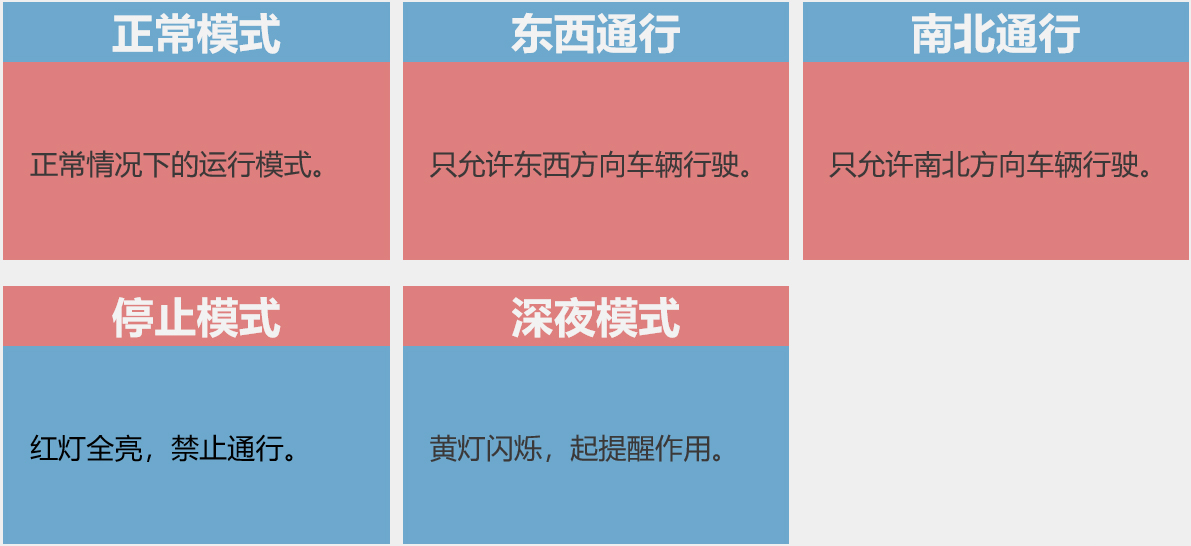

基本功能

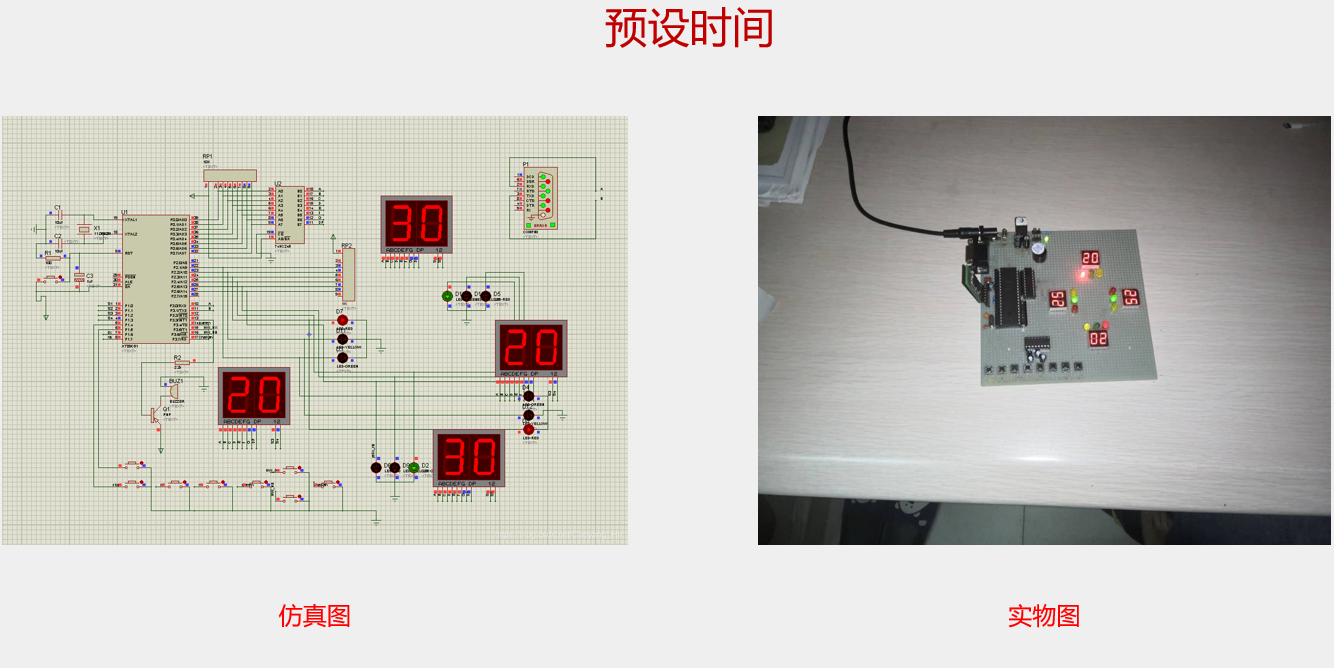

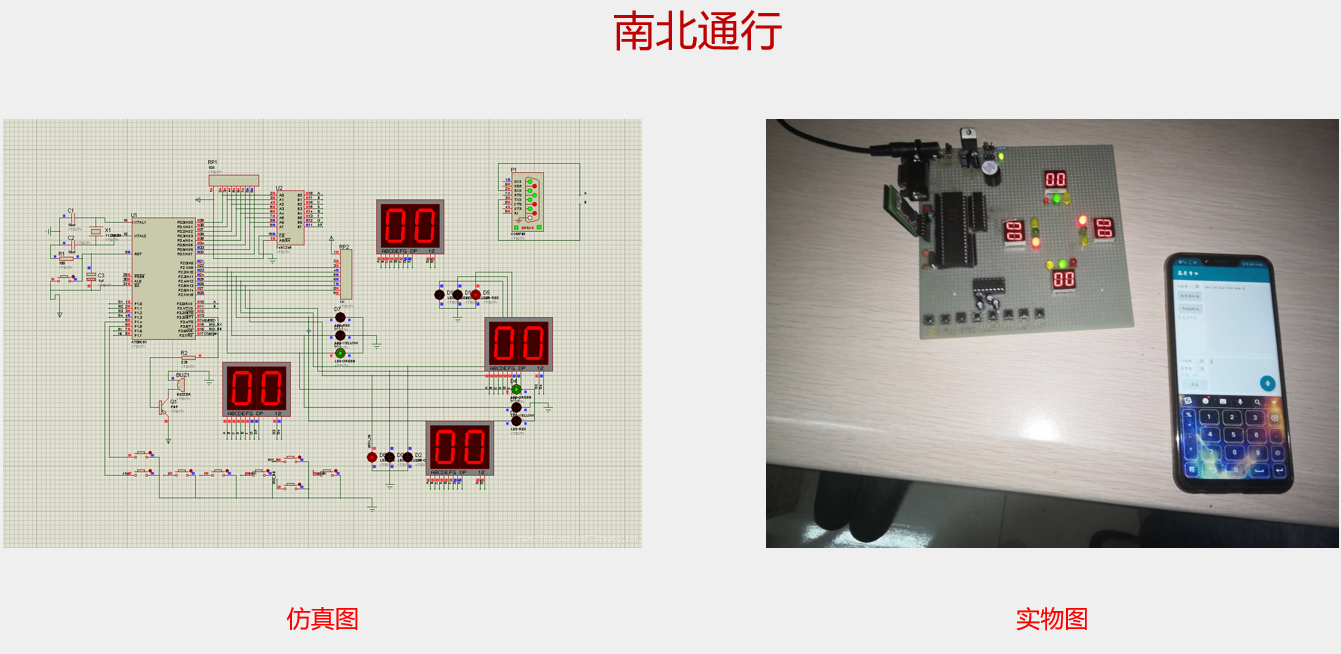

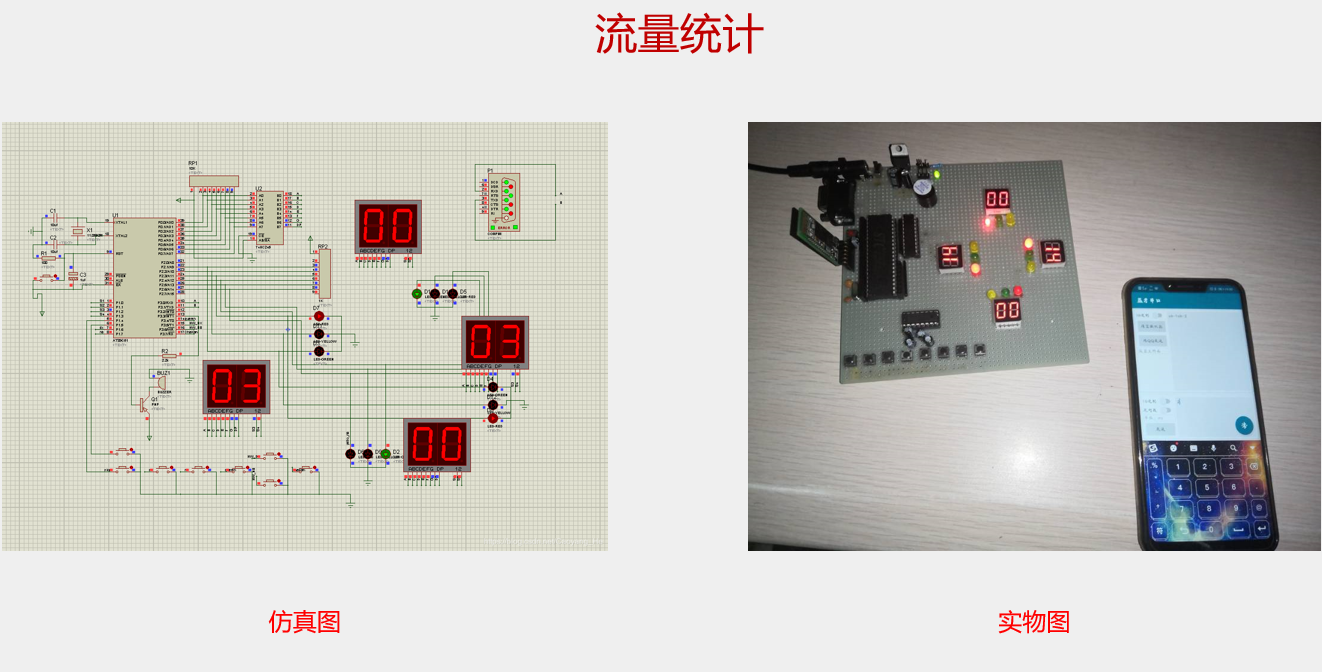

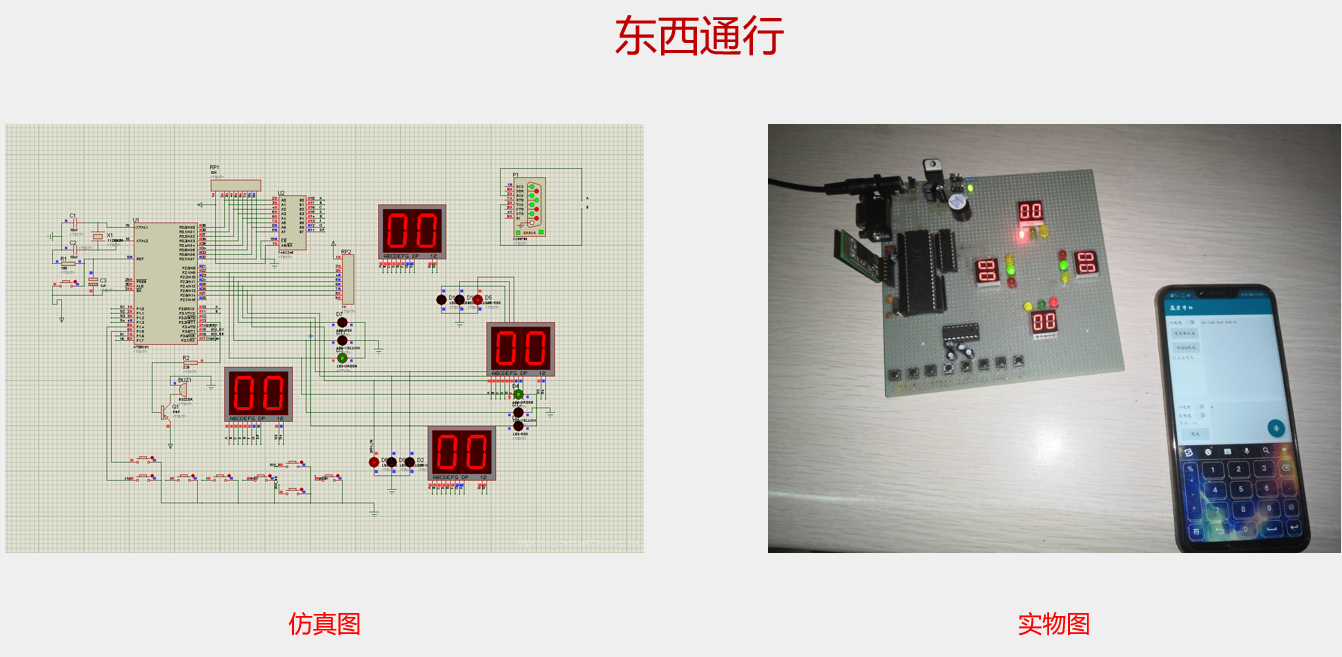

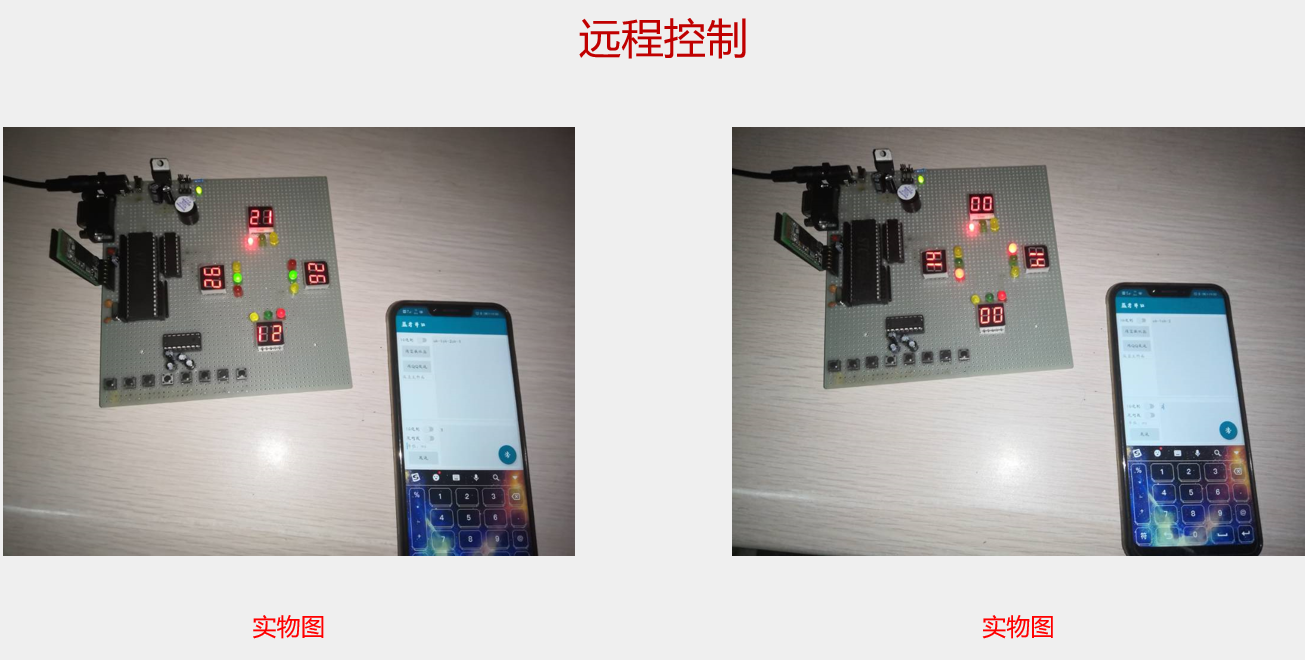

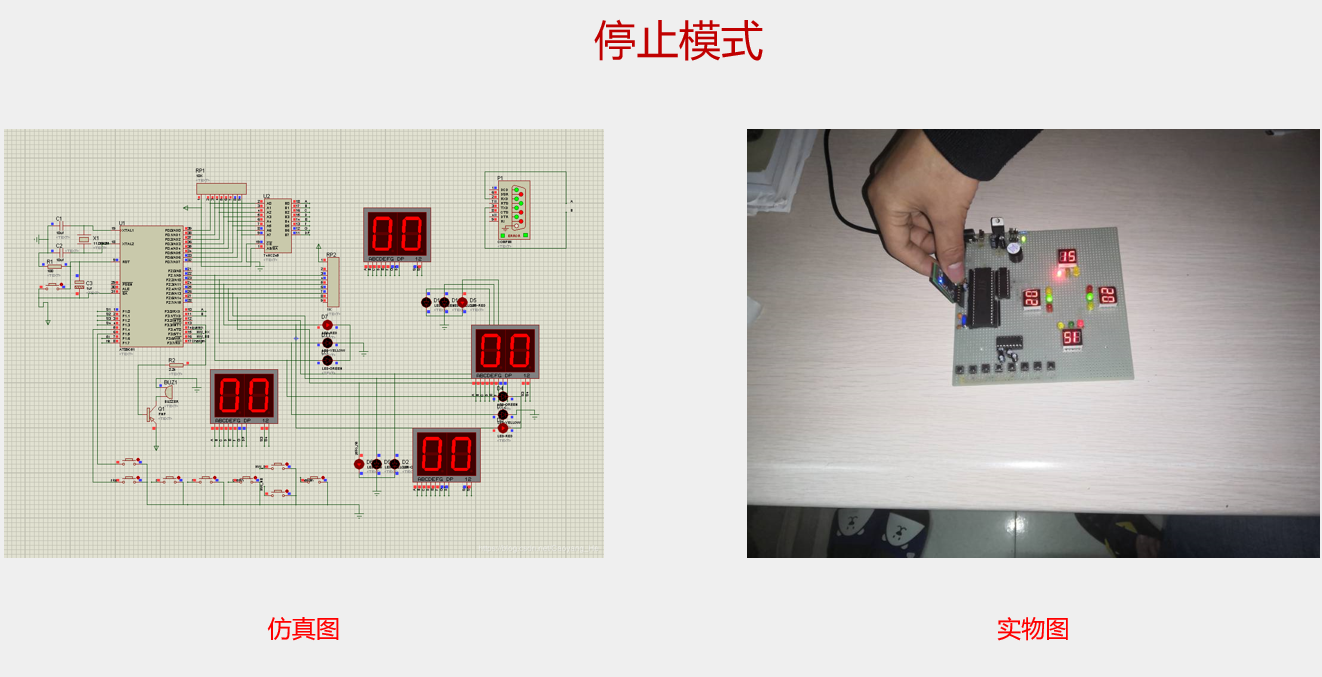

運行結果：

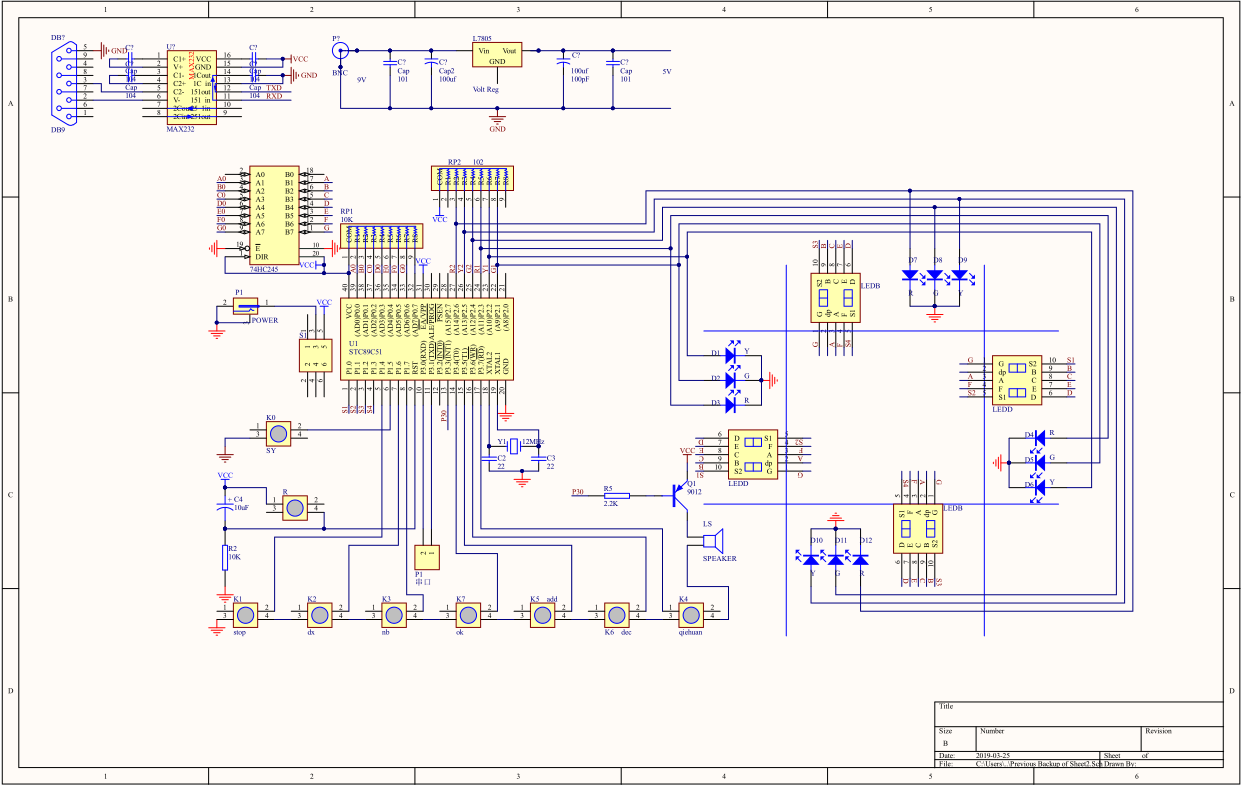

原理圖：

文件列表：

目錄│文件列表:

 └ JiaoTongXinhaoDeng

       │ 《物聯網項目案例》報告.docx

       │ 交通信號燈.pptx

       ├ 交通燈論文

       │  │ 2-正版+更新+單片機交通燈控制.doc

       │  │ 加蜂鳴器 2-正版+更新+單片機交通燈控制.doc

       │  │ 單片機交通燈控制_畢業設計.doc

       │  └ 基于單片機的交通燈設計論文.doc

       ├ 任務書

       │  └ 交通燈任務書.doc

       ├ 仿真圖

       │  │ Backup Of 交通燈.pdsbak

       │  │ Last Loaded 交通燈.DBK

       │  │ Last Loaded 交通燈.pdsbak

       │  │ 交通燈.DSN

       │  │ 交通燈.pdsprj

       │  │ 交通燈.pdsprj.THRINITY.圣三一.workspace

       │  └ 交通燈.PWI

       ├ 原理圖

       │  │ debug.log

       │  │ Free Documents.OutJob

       │  │ Previous Backup of Sheet2.pdf

       │  │ Previous Backup of Sheet2.Sch

       │  ├ History

       │  │  │ Previous Backup of Sheet2.~(1).Sch.Zip

       │  │  └ Previous Backup of Sheet2.~(2).Sch.Zip

       │  └ __Previews

       │     │ Backup of Sheet2.SchPreview

       │     └ Previous Backup of Sheet2.SchPreview

       ├ 實物圖

       │  │ 245蜂鳴器交通燈_副本.jpg

       │  │ 照片 562.jpg

       │  │ 照片 563.jpg

       │  └ 交通燈制作照片

       │     │ 照片 1526.jpg

       │     │ 照片 1527.jpg

       │     │ 照片 1528.jpg

       │     │ 照片 1529.jpg

       │     │ 照片 1530.jpg

       │     │ 照片 1535.jpg

       │     └ 照片 1536.jpg

       ├ 開題報告

       │  └ 開題報告.doc

       ├ 程序

       │  │ jtd

       │  │ jtd.build_log.htm

       │  │ jtd.c

       │  │ jtd.hex

       │  │ jtd.lnp

       │  │ jtd.LST

       │  │ jtd.M51

       │  │ jtd.OBJ

       │  │ jtd.plg

       │  │ jtd.uvgui.Administrator

       │  │ jtd.uvgui.圣三一

       │  │ jtd.uvgui_Administrator.bak

       │  │ jtd.uvopt

       │  │ jtd.uvproj

       │  │ jtd_uvopt.bak

       │  │ jtd_uvproj.bak

       │  │ README.md

       │  │ STARTUP.A51

       │  │ STARTUP.LST

       │  └ STARTUP.OBJ

       └ 芯片資料

          │ 74HC245.pdf

          │ 7805.jpg

          │ 7805引腳.png

          │ AT89C51.pdf

          │ at89c52.docx

          │ AT89S51.doc

          │ AT89S52的中文資料.doc

          │ max232.jpg

          │ STC89C51.pdf

          │ STC89C51應用介紹.pdf

          │ STC89C52單片機.doc

          │ stc89c52單片機.pdf

          │ timg.jpg

          └ 光電傳感器模塊 E18-D80NK 漫反射式紅外光電開關 避障傳感器模塊.pdf
