項目編號：E43

文件大?。?2M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

包含keil工程 與原理圖 PCB圖 及產品說明

產品主要由五個模塊構成，分別為STC89052型單片機及其最小系統、MAX30102心率檢測模塊、ESP8200Wi-Fi模塊、ST7735 1.44英寸液晶顯示屏、5號電池電源模塊。

產品的核心部分為51單片機，核心傳感器為MAX30102，這款傳感器集成了紅外LED與光電檢測器及可抑制環境光的低噪聲電路。輸出數字信號，經過單片機計算后，即可得到心率。MAX30102模塊將光電數據通過IIC通信方式發送給51單片機，經計算后在ST7735液晶顯示屏顯示出心率。同時通過ESP8266Wi-Fi模塊由TCP傳透模式上傳至服務器。達到智慧物聯的效果。使用時，僅需將手指放在MAX30102模塊上即可

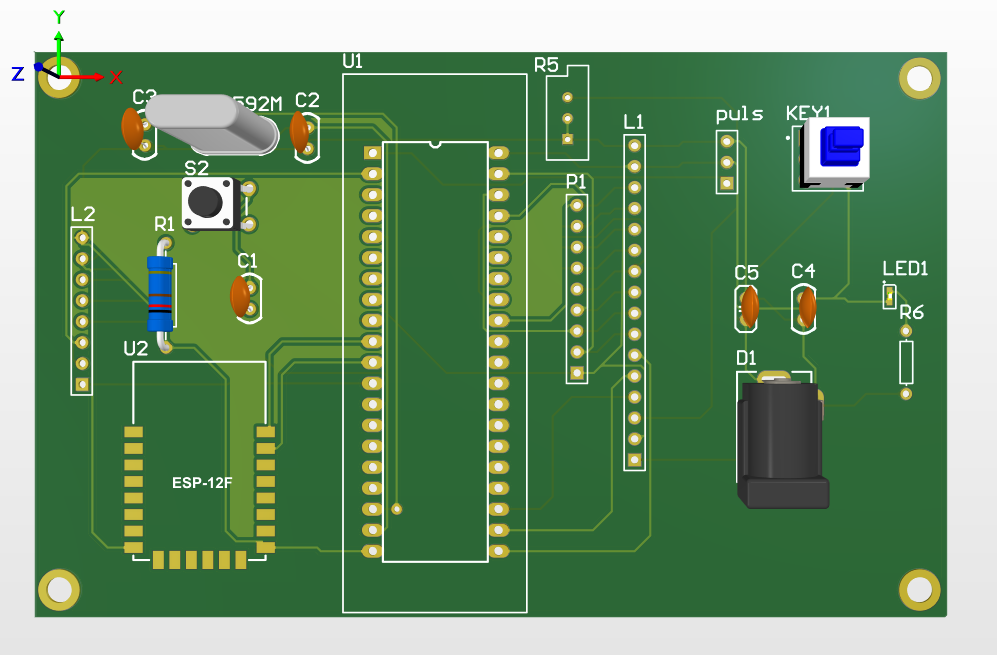

電路板圖：

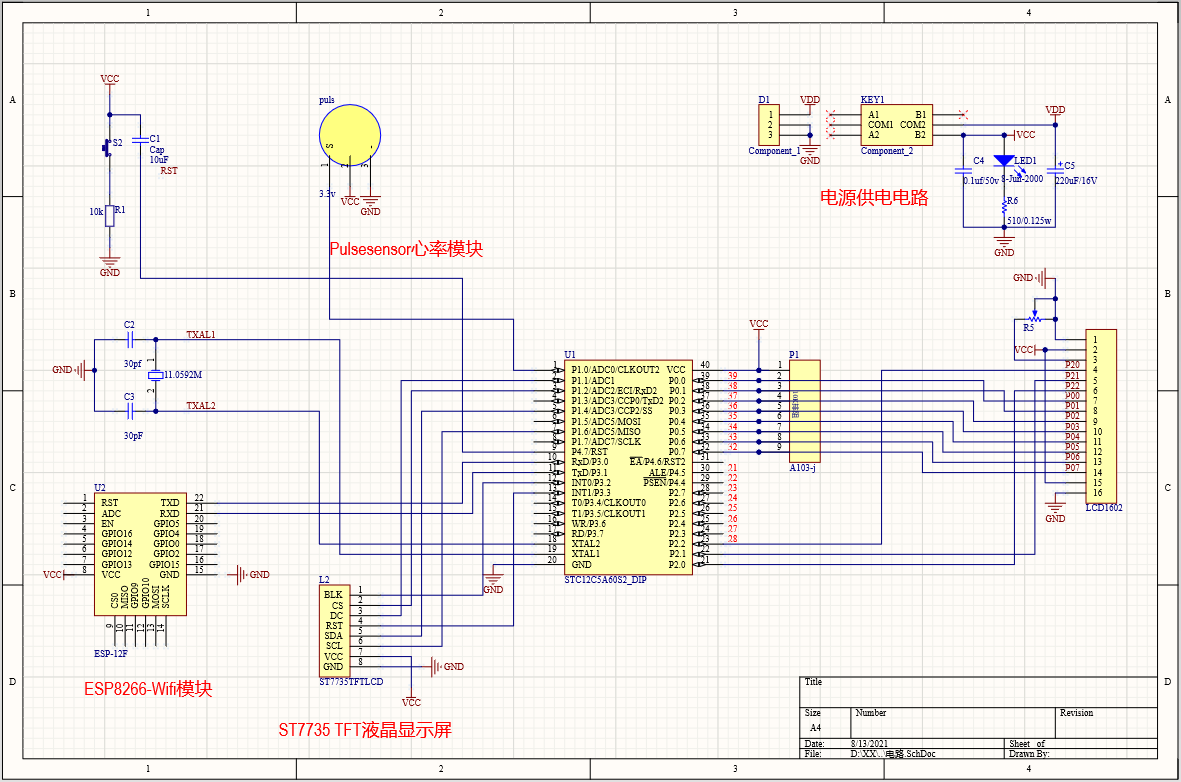

原理圖:

文件列表：

目錄│文件列表:

 └ 源碼+原理圖+PCB圖

    └ WiFi-Heart-Rate-Sensor

       │ ESP8266-WiFi模塊.JPG

       │ onenet產品頁面.png

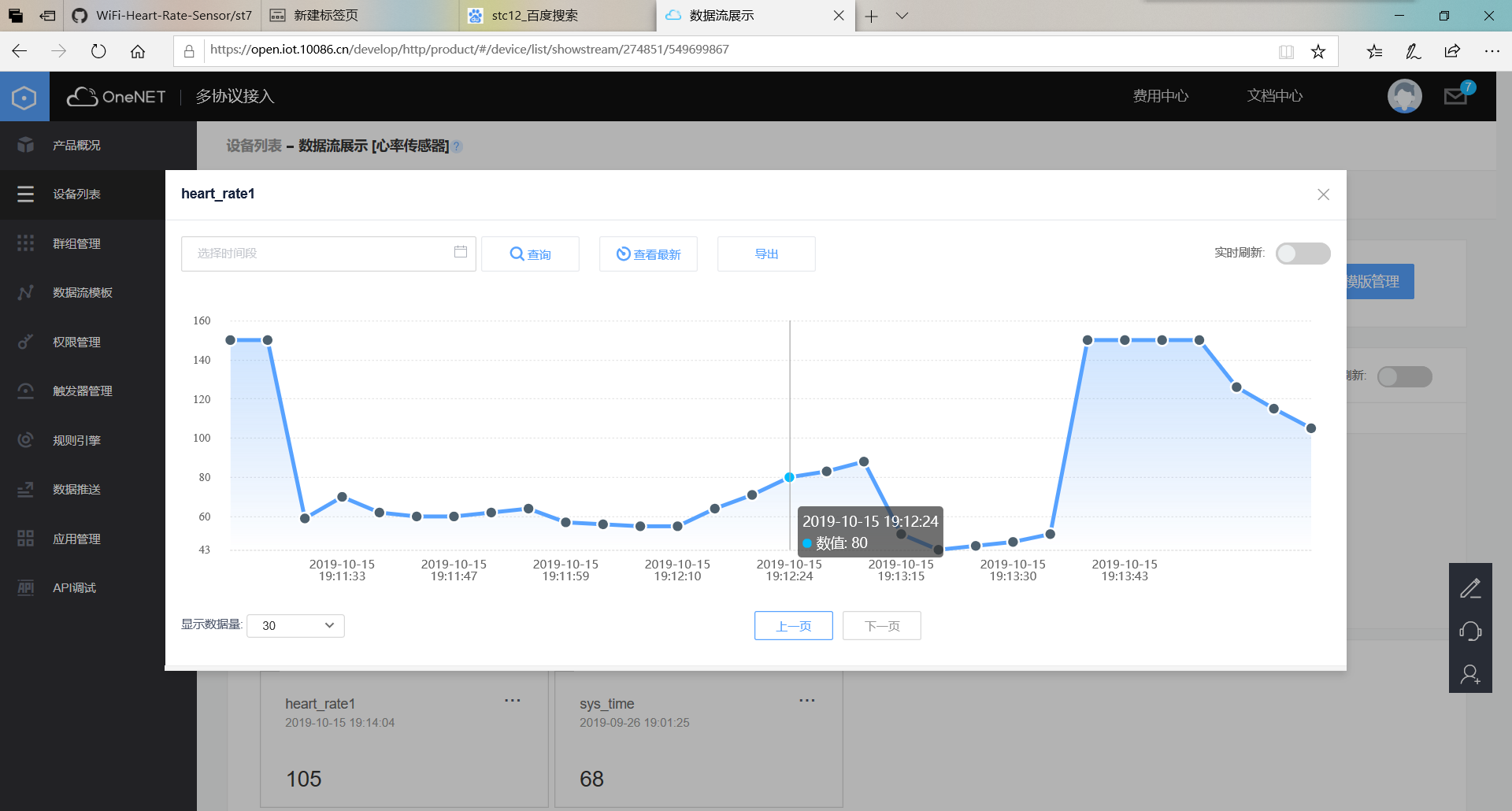

       │ onenet網頁端查看數據.png

       │ 產品說明.docx

       │ 數據手機端查看.JPG

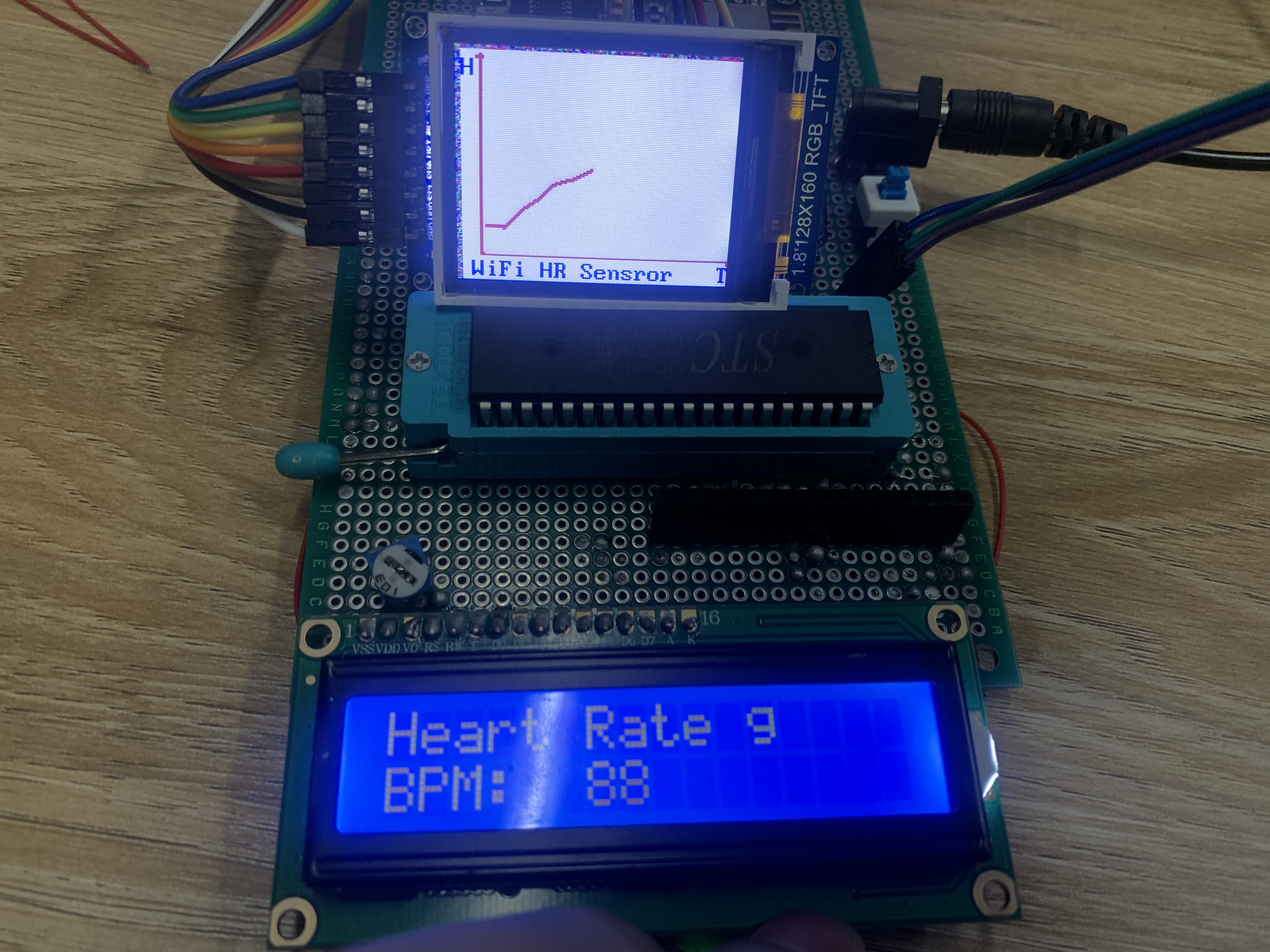

       │ 整體工作效果.JPG

       │ 智能心率檢測設備設計方案 .docx

       │ 正常工作.JPG

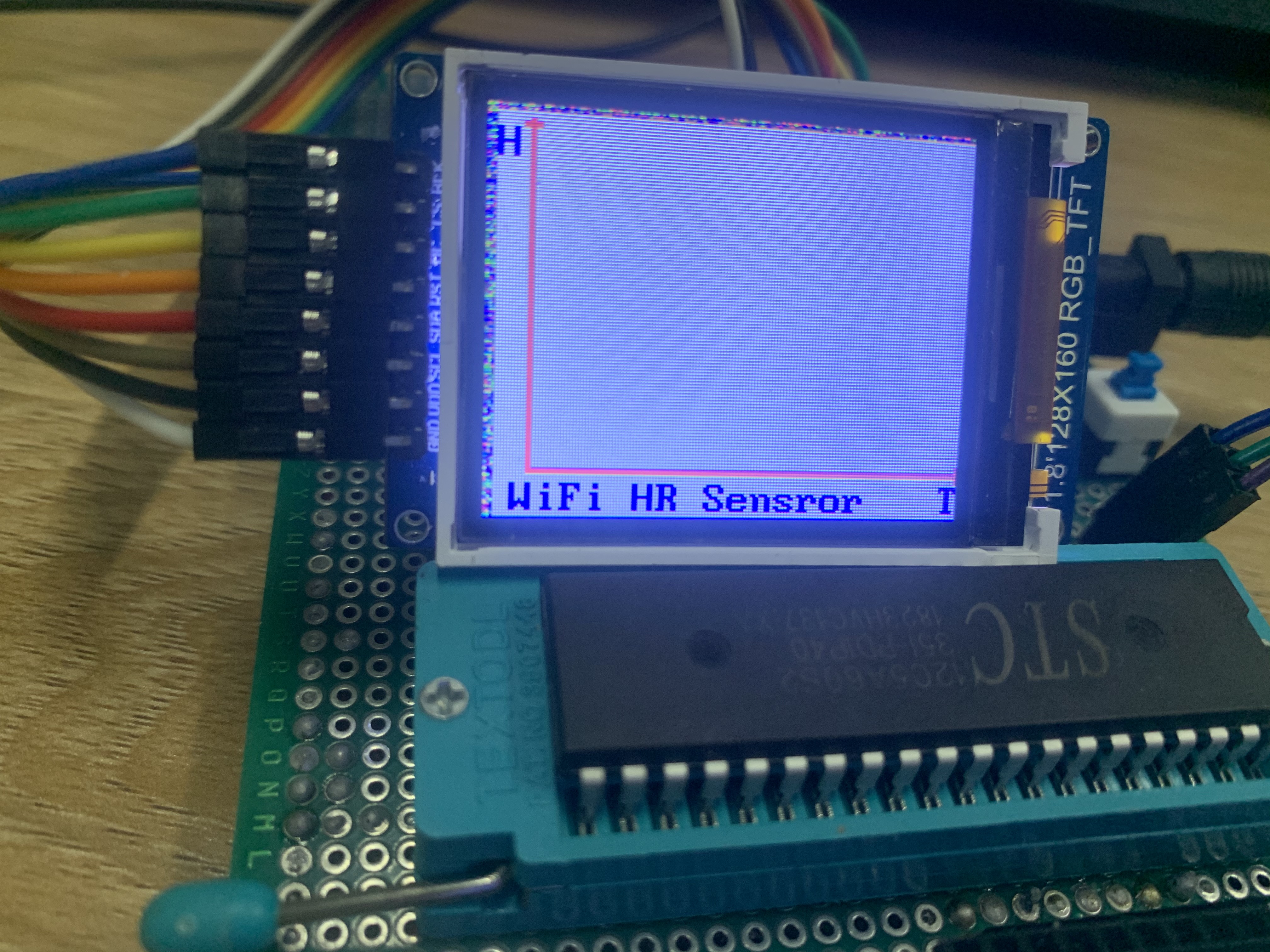

       │ 液晶屏繪制心率曲線.JPG

       └ WIFI心率監測

          ├ 代碼

          │  │ AD.c

          │  │ delay.c

          │  │ ESP8266.c

          │  │ lcd.c

          │  │ main.c

          │  │ st7735.c

          │  │ STARTUP.A51

          │  │ wifi心率監測.uvgui.趙呈亮

          │  │ wifi心率監測.uvopt

          │  │ wifi心率監測.uvproj

          │  ├ headfile

          │  │  │ AD.h

          │  │  │ delay.h

          │  │  │ ESP8266.h

          │  │  │ lcd.h

          │  │  │ st7735.h

          │  │  │ STC12C5A60S2.h

          │  │  └ stdint.h

          │  ├ Listings

          │  │  │ AD.lst

          │  │  │ ESP8266.lst

          │  │  │ lcd.lst

          │  │  │ main.lst

          │  │  │ pulsesensor.lst

          │  │  │ st7735.lst

          │  │  │ STARTUP.lst

          │  │  └ wifi心率監測.m51

          │  └ Objects

          │     │ AD.obj

          │     │ ESP8266.obj

          │     │ lcd.obj

          │     │ main.obj

          │     │ pulsesensor.obj

          │     │ st7735.obj

          │     │ STARTUP.obj

          │     │ wifi心率監測

          │     │ wifi心率監測.build_log.htm

          │     │ wifi心率監測.hex

          │     └ wifi心率監測.lnp

          └ 電路圖

             │ 原理.PcbDoc

             │ 原理.PcbDoc.htm

             └ 電路.SchDoc
