項目編號：E59

文件大?。?.55M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

使用STC單片機自制波形發生器

Specification

• Output: Single Channel

• Square Waveform Frequency: 1Hz~2MHz

• Sine Waveform Frequency: 1Hz~10kHz

• Amplitude: VCC, about 5V

• Load ability: Not available

• MCU: STC15W4K32S4 @24MHz

• Display: LCD1602

• Controller: EC11 Encoder

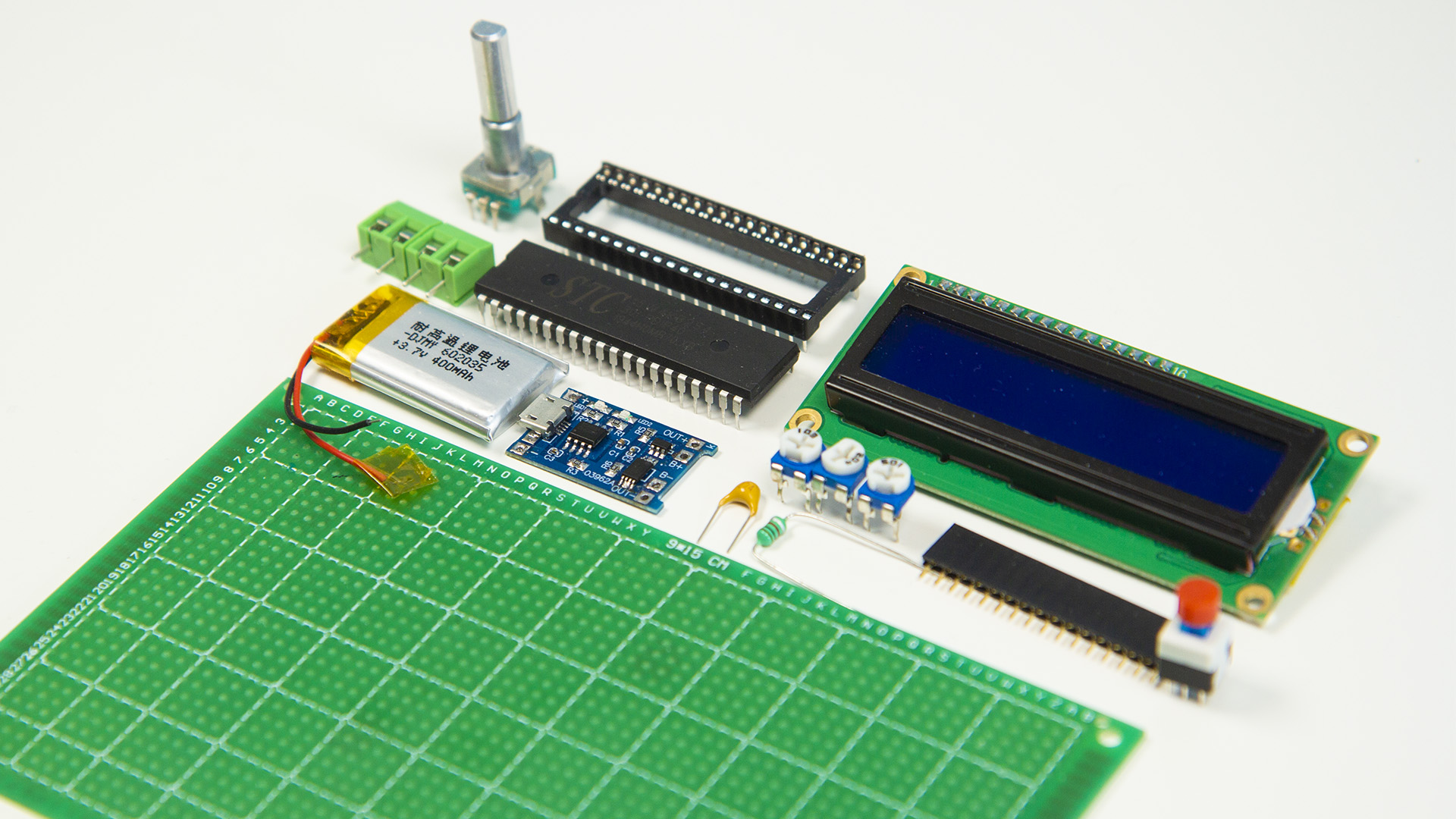

Parts List

• MCU: STC15W4K32S4 x 1

• Display: LCD1602 x 1

• Row Pin Female:

• 16-Pin x 1

• 2-Pin x 1

• Potentiometer:

• 10kΩ x 1

• 200kΩ x 1

• 500Ω x 1

• IC Socket 40-Pin x 1

• Inductor 1mH x 1

• Capacitor:

• 220nF x 1

• 10nF x 1

• 47uF x 1

• EC11 Encoder x 1

• Lithium Polymer Battery x 1

• 5V booster x 1

• Terminal 2-Pin x 2

• Push Switch x 1

• Capacitor 1uF(optional) x 1

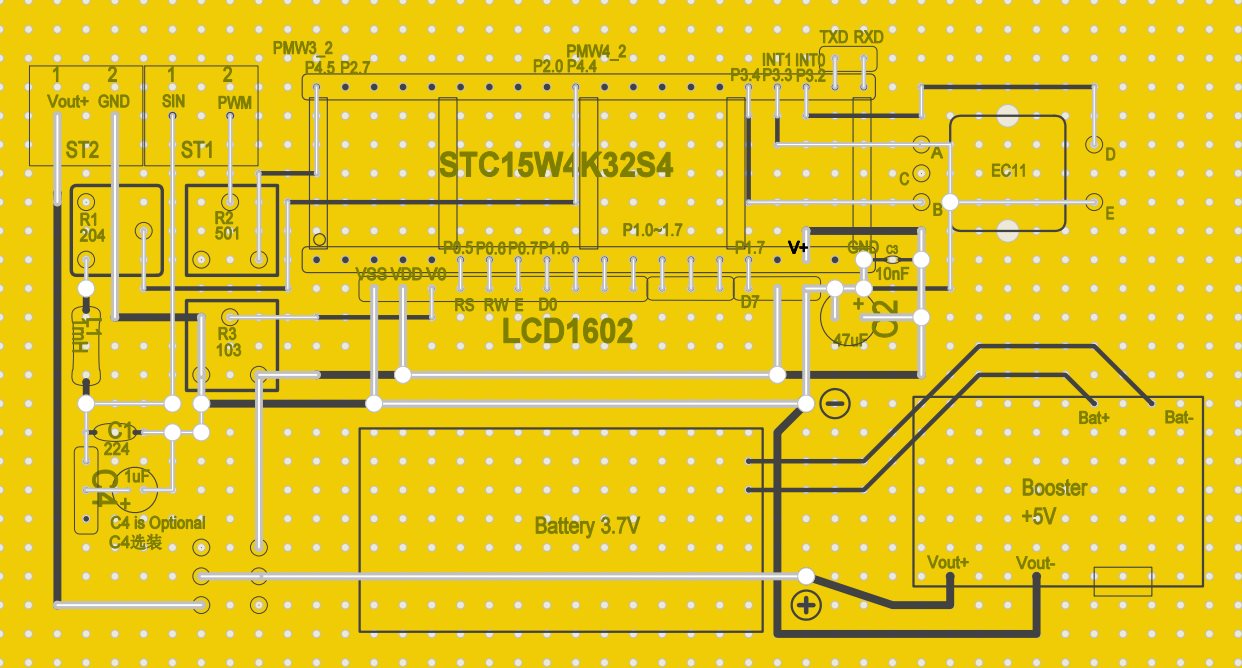

Circuit

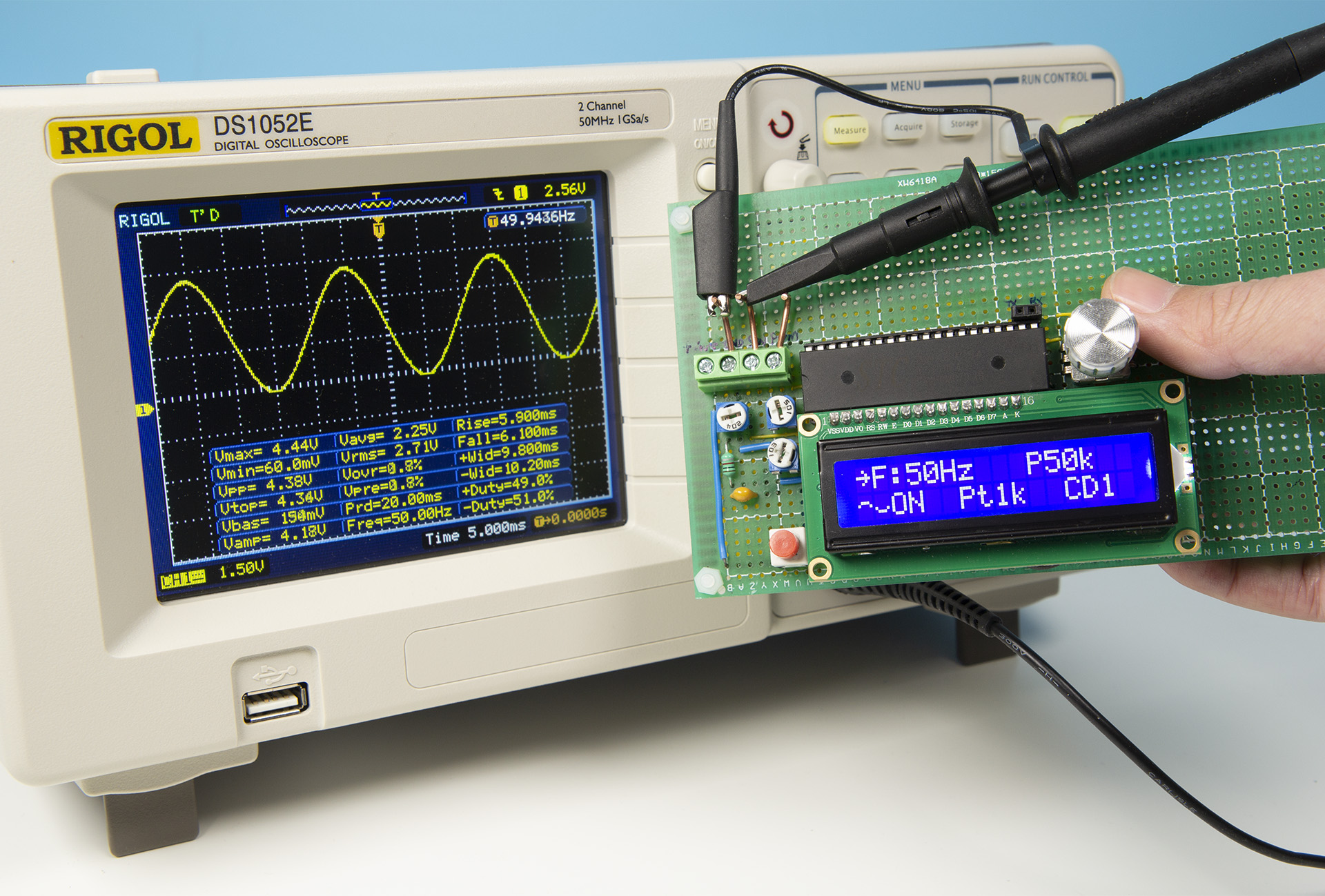

Interface:

Bottom left shows the type of waveform(Square/Sine) and output status(ON/OFF)

• F: Frequency

• D: Duty of Square Waveform

• CD: Clock Division Coefficient (For information only)

• P: PWM frequency for generating Sine Waveform (For information only)

• Pt: Number of points for generating Sine Waveform (For information only)

Operations:

• Single Click Encoder: Switch Frequency and Duty in Square Waveform Interface

• Double Click Encoder: Start/Stop Signal Output

• Long Press Encoder: Switch between Square Waveform/Sine Waveform/Voltage Information

• Rotate Encoder: Adjust Parameters

文件列表：

目錄│文件列表:

 └ Function_Generator_STC

    ├ img

    │  │ circuit_V0.3.jpg

    │  │ IMG_6187.JPG

    │  └ IMG_6223.JPG

    └ V0.3

       │ circuit_V0.3.LM4

       │ circuit_V0.3.pdf

       │ Scheme_V0.3.pdf

       │ Scheme_V0.3.pdsprj

       ├ Code V0.3

       │  │ adc_stc15.c

       │  │ adc_stc15.h

       │  │ config_stc.h

       │  │ delay.c

       │  │ delay.h

       │  │ Function_Generator.hex

       │  │ Function_Generator.uvproj

       │  │ global.h

       │  │ lcd1602.c

       │  │ lcd1602.h

       │  │ main.c

       │  │ main.c.bak

       │  │ settings.c

       │  │ settings.h

       │  │ STARTUP.A51

       │  │ T_SineTable.h

       │  │ wave.c

       │  └ wave.h

       ├ Code_V0.3.1

       │  │ adc_stc15.c

       │  │ adc_stc15.h

       │  │ config_stc.h

       │  │ delay.c

       │  │ delay.h

       │  │ Function_Generator.hex

       │  │ Function_Generator.uvproj

       │  │ global.h

       │  │ lcd1602.c

       │  │ lcd1602.h

       │  │ main.c

       │  │ settings.c

       │  │ settings.h

       │  │ STARTUP.A51

       │  │ T_SineTable.h

       │  │ wave.c

       │  └ wave.h

       └ Code_V0.3.2

          │ adc_stc15.c

          │ adc_stc15.h

          │ config_stc.h

          │ delay.c

          │ delay.h

          │ Function_Generator.hex

          │ Function_Generator.uvproj

          │ global.h

          │ lcd1602.c

          │ lcd1602.h

          │ main.c

          │ settings.c

          │ settings.h

          │ STARTUP.A51

          │ T_SineTable.h

          │ wave.c

          └ wave.h
