項目編號：E2005
文件大?。?46K
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述
下面是設計報告預覽：
一、方案設計與論證
本設計采用直接數字頻率合成。單片機從鍵盤獲得控制信息，控制兩路DDS芯片AD9850產生的兩路設定頻率的正弦波和方波。輸出信號經過調整后輸入AD7524可以在單片機的控制下完成對信號的程控誤差。從DDS模塊輸出的兩路信號經過低通濾波和直流偏置將兩路信號輸入模擬乘法器AD835，一路作為載波，一路作為調制波，從AD835產生調制波。同時可以將DDS信號輸入到CD4046B芯片進行振蕩輸出調頻信號。
方案選擇
1、信號發生部分
方案一：采用單片壓控函數發生器，如MAX038。MAX038可以方便地產生頻率（0.1Hz~20MHz）可變的正弦波、方波、三角波及實現數控頻率調整。但是，其輸出頻率的穩定度低，頻率的步長控制難以達到理想的結果。
方案二：采用DDS波形發生技術，采用FPGA和單片機相結和的方式實現頻率控制，由于本信號源只產生三種常見波形，不需要大規模的FPGA。
方案三：采用專用的DDS芯片，因為AD9850可以直接產生正弦波等常見波形用單片機的控制字可以方便地進行控制輸出不同的波形，故本方案采用DDS專用芯片AD9850來實現。
2、信號放大部分
方案一：采用分立器件對信號進行放大，此方法制作復雜，且干擾較大
方案二：采用運算放大器進行放大，要改變放大倍數時，則可以采用外部電位器阻值的方式，因此可以得到可以調節的增益。在溫度和電源電壓變化時有很高的穩定性，完全可以滿足本方案的要求。綜合考慮本系統的精度要求，選擇方案2。
3、模擬FM電路的設計
方案1：使用變?nèi)荻O管和適當?shù)碾姀S構成VCO電路。變?nèi)荻O管通過改變外加反向電壓可以改變電容的大小，從而改變VCO輸出的信號頻率。
方案2：采用鎖相環器件，直接對調制信號進行相位比較，外部電路簡單，實現方便。最終選擇方案2。
4、輸入控制部分
方案一：獨立按鍵控制，制作簡單，編程易于實現，但占用單片機I/O口較多。
方案二：矩陣4*4鍵盤，采用行列掃描的方式，最少要占用8個I/O口。
方案三：紅外遙控解碼控制，采用紅外一體化接收頭，制作簡單，僅占用一個I/O口。在本設計中控制端較多，綜合考慮采用方案三。
5、顯示部分
方案一：數碼管顯示，由于本題要求實時顯示輸出信號的類型、幅度、頻率和頻率步進值等，而數碼管不能顯示字符。
方案二：LED點陣顯示，LED點陣顯示雖然能顯示字符和數字，但顯示效果不好，且不易編程。
方案三：LCD液晶顯示，LCD液晶不但能顯示字符和數字，而且顯示效果較好，容易編程實現。

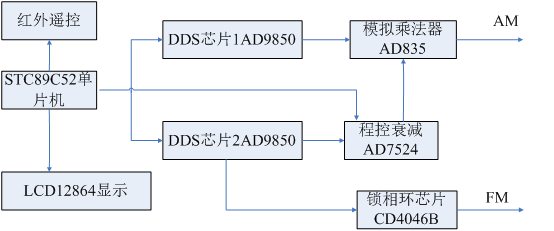

根據題目的要求，經過仔細分析，充分考慮各種因素，制定了整體設計方案：以單片機STC89C52為核心，完成四方面的功能：采用DDS專用芯片AD9850產生正弦波和方波，高帶DA轉換器AD7524控制AM調制度，接收紅外遙控的控制碼，同進LCD液晶顯示所有數據。其系統如圖1-1所示。

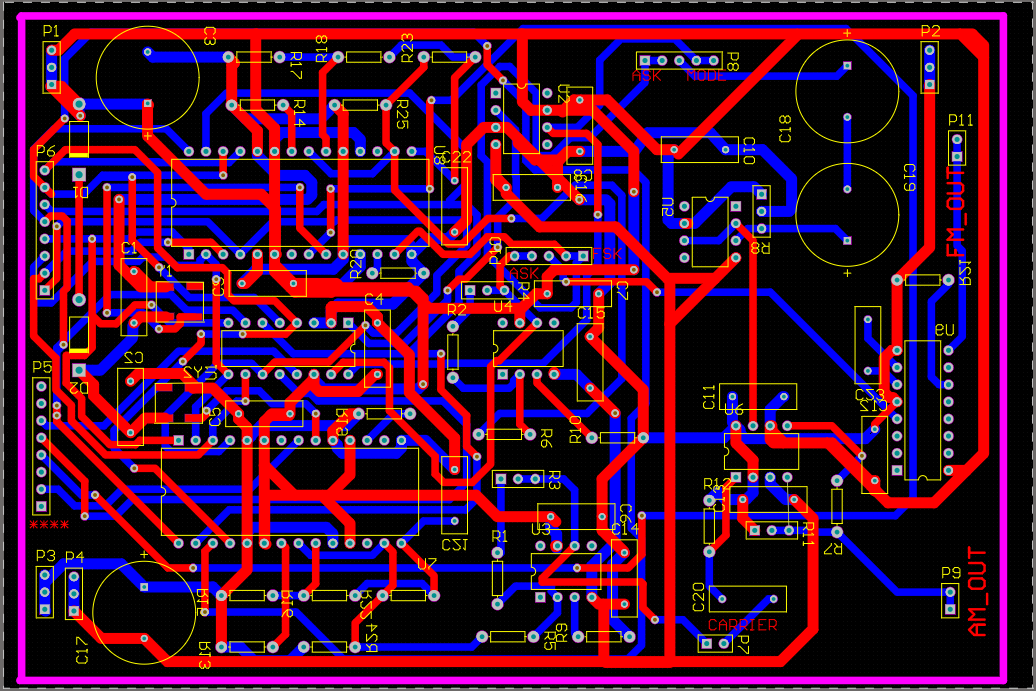

電路板圖：
目錄│文件列表:
└ DDS
└ DDS
│ 正弦信號發生器設計報告.doc
├ DDS程序
│ │ AD9850I
│ │ AD9850I.c
│ │ AD9850I.h
│ │ AD9850I.hex
│ │ AD9850I.lnp
│ │ AD9850I.LST
│ │ AD9850I.M51
│ │ AD9850I.OBJ
│ │ AD9850I.plg
│ │ AD9850I.uvopt
│ │ AD9850I.uvproj
│ │ AD9850I_uvopt.bak
│ │ AD9850I_uvproj.bak
│ │ delay.c
│ │ delay.h
│ │ delay.LST
│ │ delay.OBJ
│ │ hs0038.c
│ │ hs0038.h
│ │ hs0038.LST
│ │ hs0038.OBJ
│ │ lcd12864.c
│ │ lcd12864.h
│ │ lcd12864.LST
│ │ lcd12864.OBJ
│ │ main.c
│ │ main.LST
│ └ main.OBJ
└ 原理圖 PCB
│ DDS_WHOLE.PcbDoc
│ PCB1 PCB ECO 2011-8-11 10-20-31.LOG
│ PCB1 PCB ECO 2011-8-11 11-22-17.LOG
│ PCB1 PCB ECO 2011-8-11 11-33-23.LOG
│ PCB1 PCB ECO 2011-8-11 14-32-33.LOG
│ PCB1 PCB ECO 2011-8-11 17-30-17.LOG
│ PCB1.DRC
│ PCB2 PCB ECO 2011-8-11 10-05-38.LOG
│ PCB2 PCB ECO 2011-8-11 9-33-07.LOG
│ PcbLib1.PcbLib
│ PCB_PROJECT1.PRJPCB
│ PCB_PROJECT1.PRJPCBStructure
│ Schlib1.SchLib
│ Sheet1 SCH ECO 2011-8-12 13-14-33.LOG
│ Sheet1 SCH ECO 2011-8-12 13-17-23.LOG
│ Sheet1 SCH ECO 2011-8-12 13-17-53.LOG
│ Sheet2 SCH ECO 2011-8-10 10-32-52.LOG
│ Sheet2 SCH ECO 2011-8-10 11-33-04.LOG
│ Sheet2 SCH ECO 2011-8-10 11-37-49.LOG
│ SHEET2 SCH ECO 2011-8-11 10-09-29.LOG
│ SHEET2 SCH ECO 2011-8-11 10-15-32.LOG
│ SHEET2.~(17).SCHDOC
│ Status Report.Txt
├ AM
│ │ DDS2_AM_FM.PCBDOC
│ └ History
│ │ DDS2_AM.~(1).PcbDoc
│ │ DDS2_AM_FM.~(1).PcbDoc
│ └ DDS2_AM_FM.~(2).PCBDOC
├ DDS信號發生
│ │ DDS1_SIGNAL2.DRC
│ │ DDS1_SIGNAL2.PcbDoc
│ └ History
│ │ DDS1.~(1).PcbDoc
│ │ DDS1.~(2).PcbDoc
│ │ DDS1.~(3).PcbDoc
│ │ DDS1_SIGNAL2.~(1).PcbDoc
│ │ DDS1_SIGNAL2.~(10).PcbDoc
│ │ DDS1_SIGNAL2.~(2).PcbDoc
│ │ DDS1_SIGNAL2.~(3).PcbDoc
│ │ DDS1_SIGNAL2.~(4).PcbDoc
│ │ DDS1_SIGNAL2.~(5).PcbDoc
│ │ DDS1_SIGNAL2.~(6).PcbDoc
│ │ DDS1_SIGNAL2.~(7).PcbDoc
│ │ DDS1_SIGNAL2.~(8).PcbDoc
│ └ DDS1_SIGNAL2.~(9).PcbDoc
├ History
│ │ PcbLib1.~(1).PcbLib
│ │ PcbLib1.~(2).PcbLib
│ └ PcbLib1.~(3).PcbLib
└ Project Outputs for Free Documents
└ SHEET2.~(17).xls
