項目編號：E2452

文件大?。?15K

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

C++項目：解析G代碼/三維軌跡仿真/機器人仿真

項目簡介

1.基于Qt框架,Qt本身可以被稱作是一種C++的延伸,Qt本身已經繼承了C++的快速、簡易、面向?qū)ο蟮仍S多的優點.

2.本項目模塊可分為三大塊:

-解析G代碼

-軌跡數據可視化

-機器人三維仿真

3.項目技術棧: 基本涵蓋了所有C++基礎,例如數據結構與算法,設計模式,STL庫等

4.面向?qū)ο缶幊田L(fēng)格: <Effective C++> <More Effective C++>

5.大部分代碼都配有注釋降低上手難度

模塊介紹

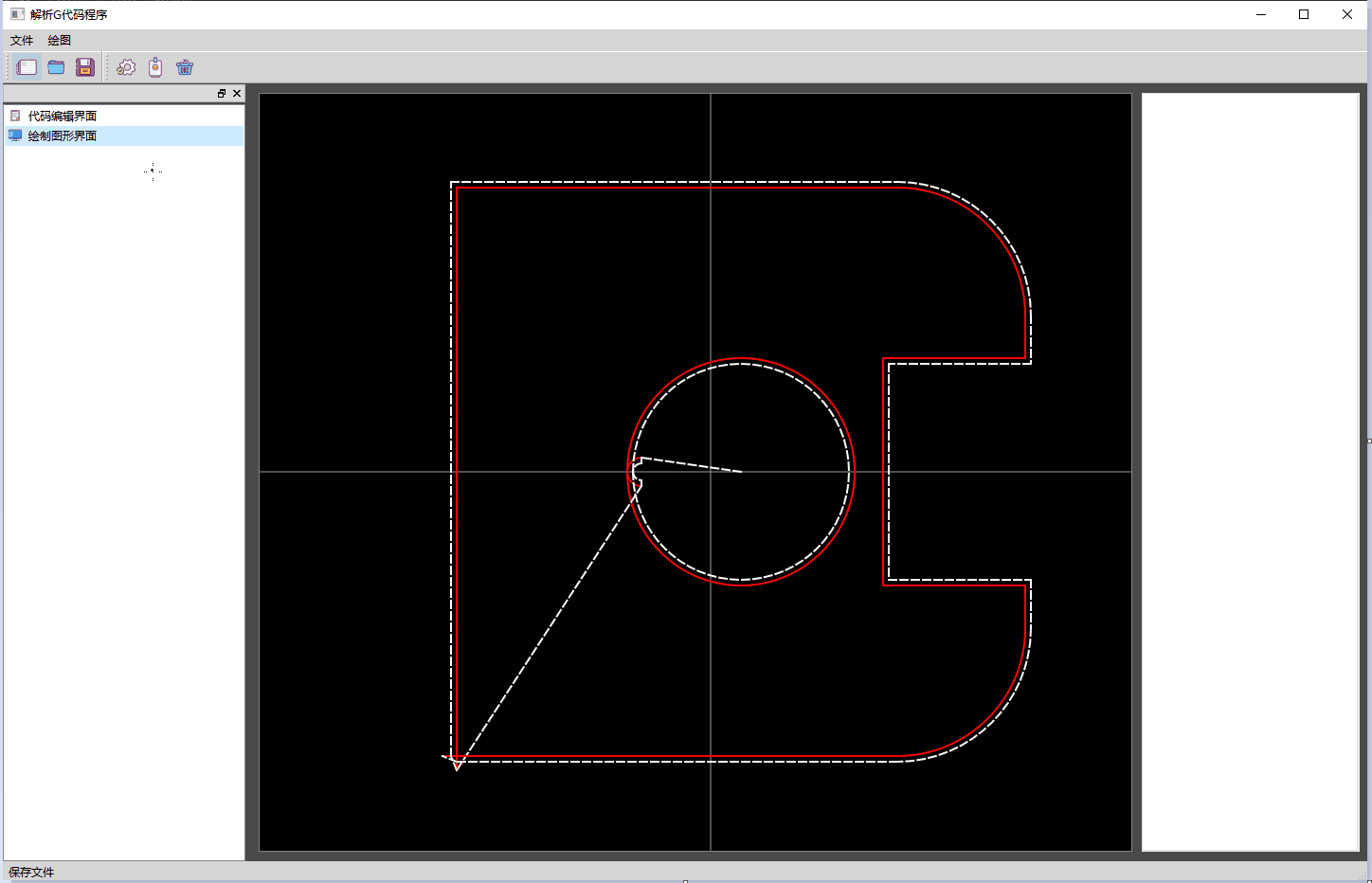

解析G代碼

本功能是通過解析數控程序G/M代碼指令,獲取二維的軌跡數據進行繪制

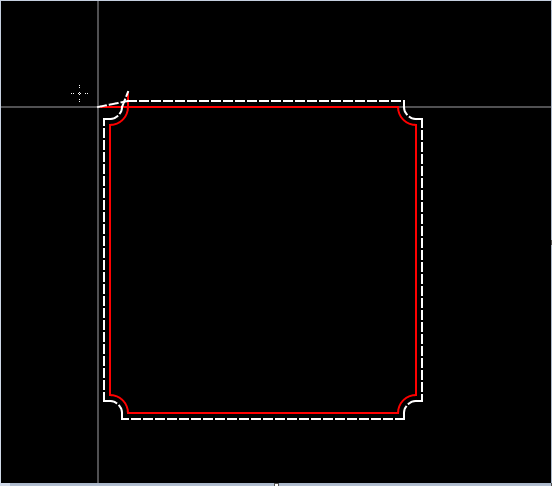

增加了刀補算法: 可根據刀具寬度和計算軌跡調整實際切割軌跡

增加了手勢操作: 鼠標滾輪放大以及拖拽

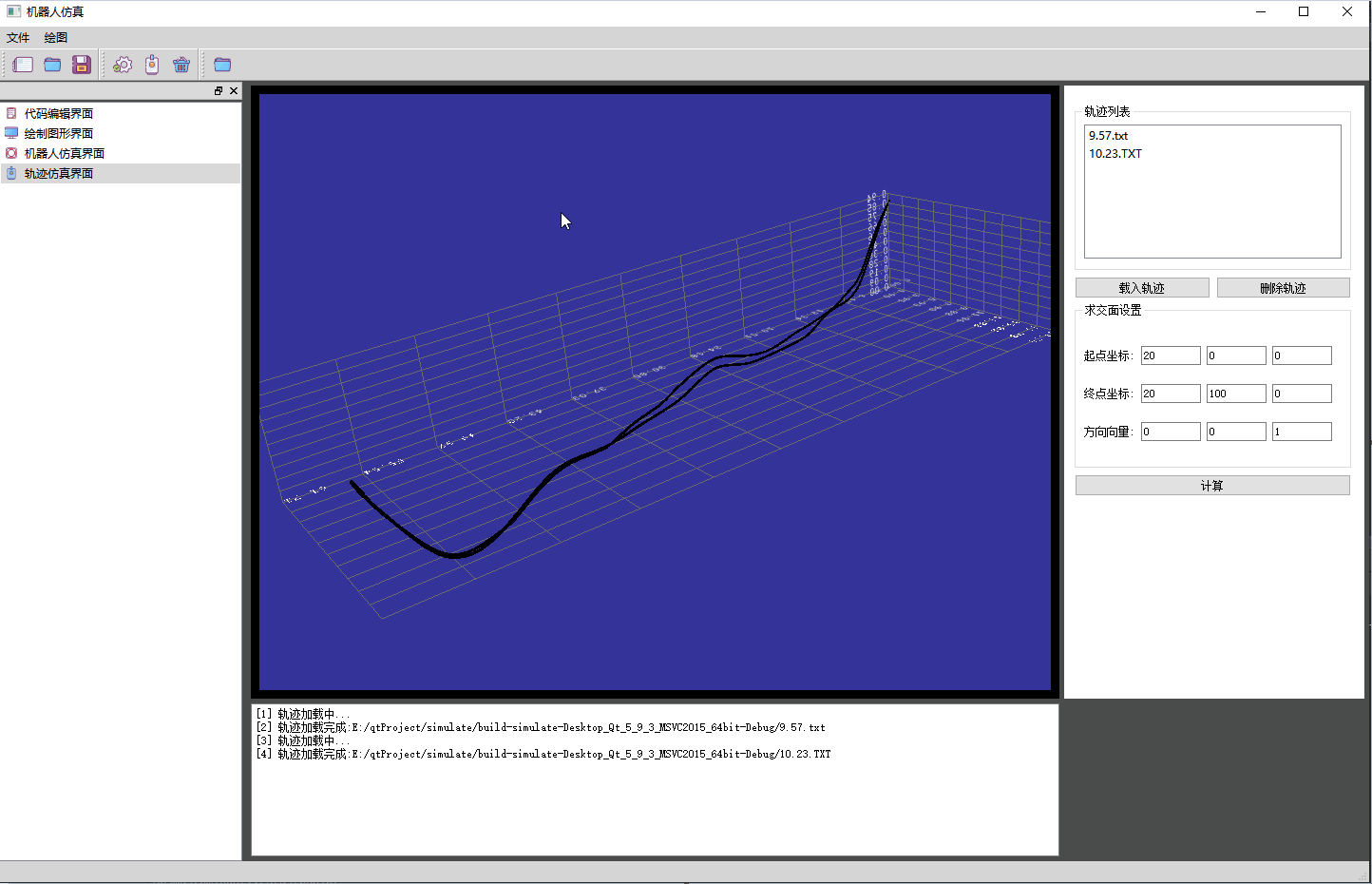

軌跡數據可視化

可以將TXT文件的軌跡數據導入,實現軌跡數據的顯示

除此以外還提供了求交面設置,可以捕捉到軌跡和任意平面的相交的點坐標

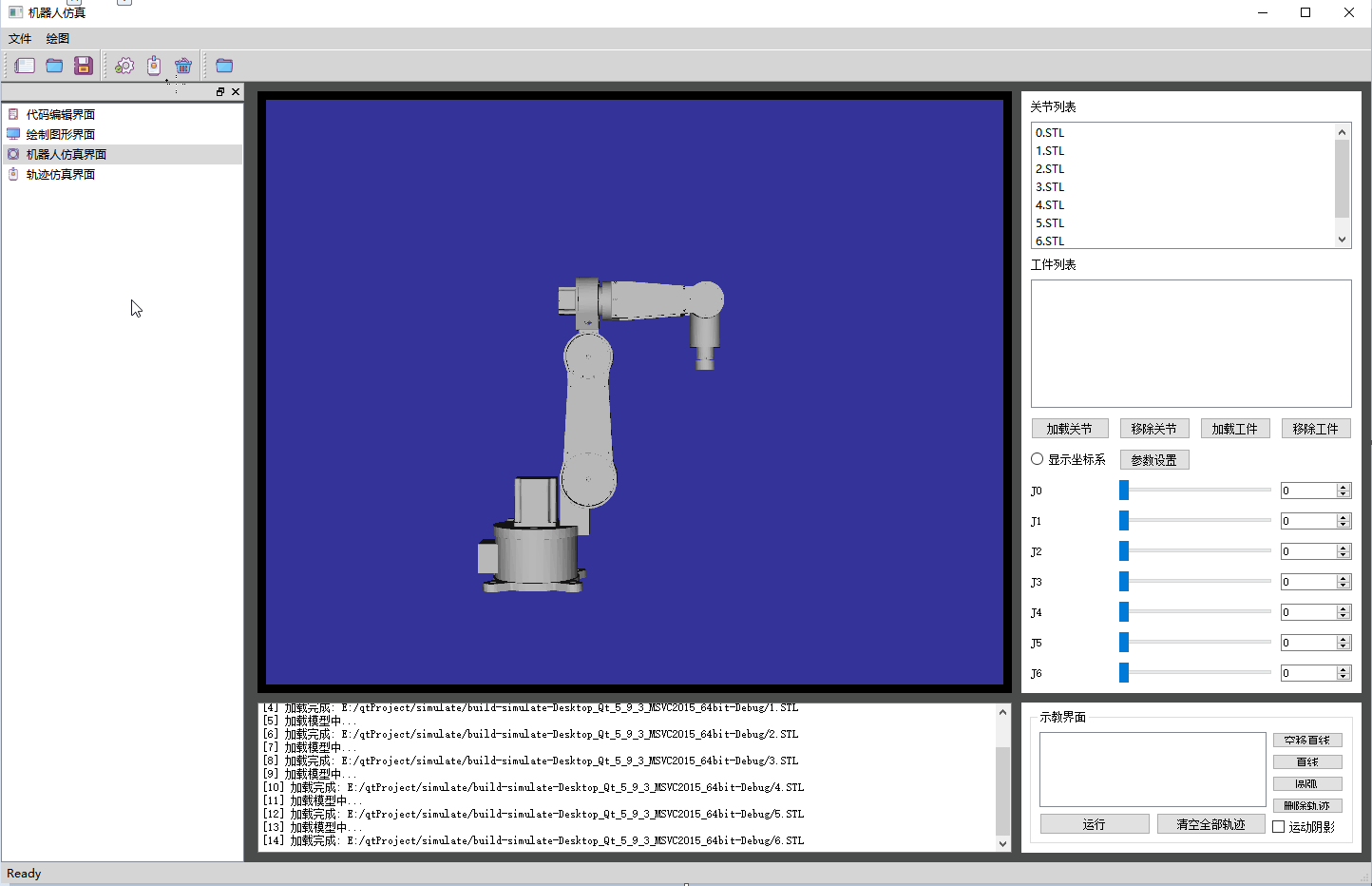

機器人三維仿真

本功能可以實現三維機器人stl文件的導入, 通過載入關節來裝配機器人

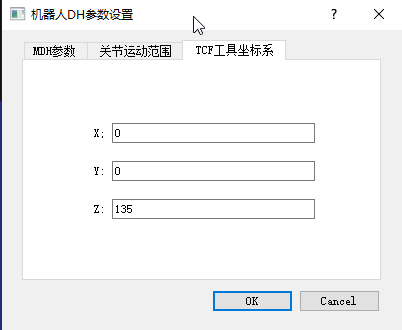

設置機器人的關鍵參數: DH參數, 運動范圍, 起始角度

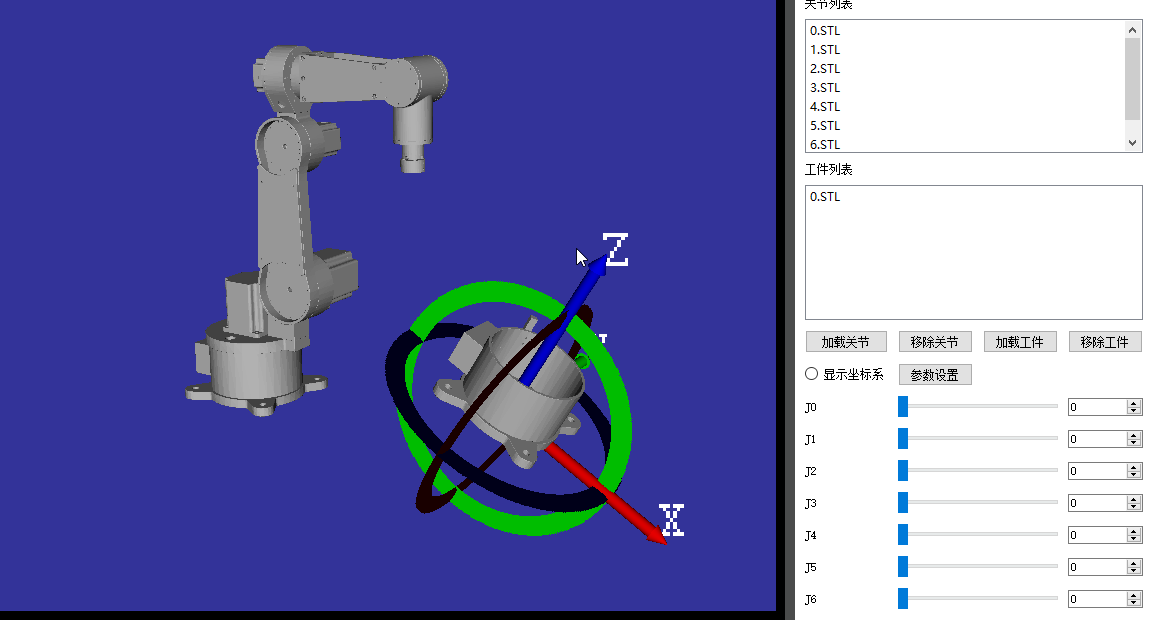

增加了加載工件功能: 工件提供坐標軸和環, 可以與鼠標交互實現移動和旋轉

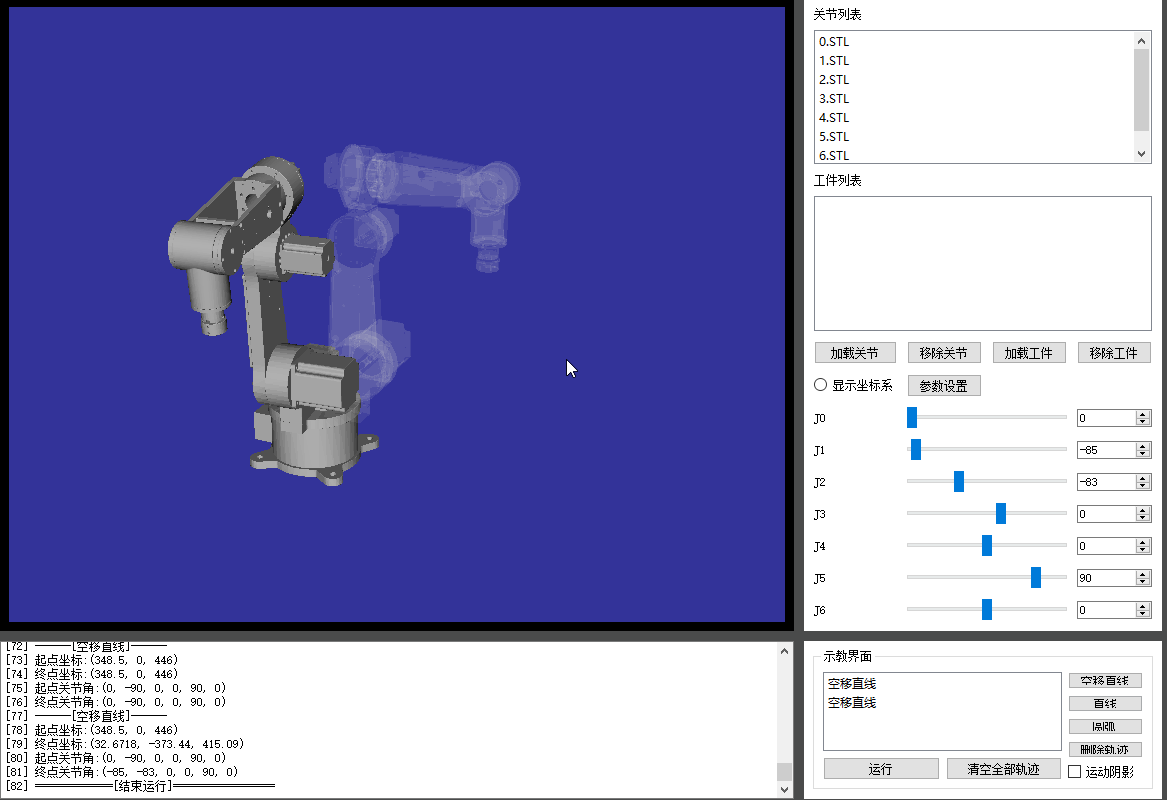

增加機器人示教功能: 通過示教功能實現機器人的運動

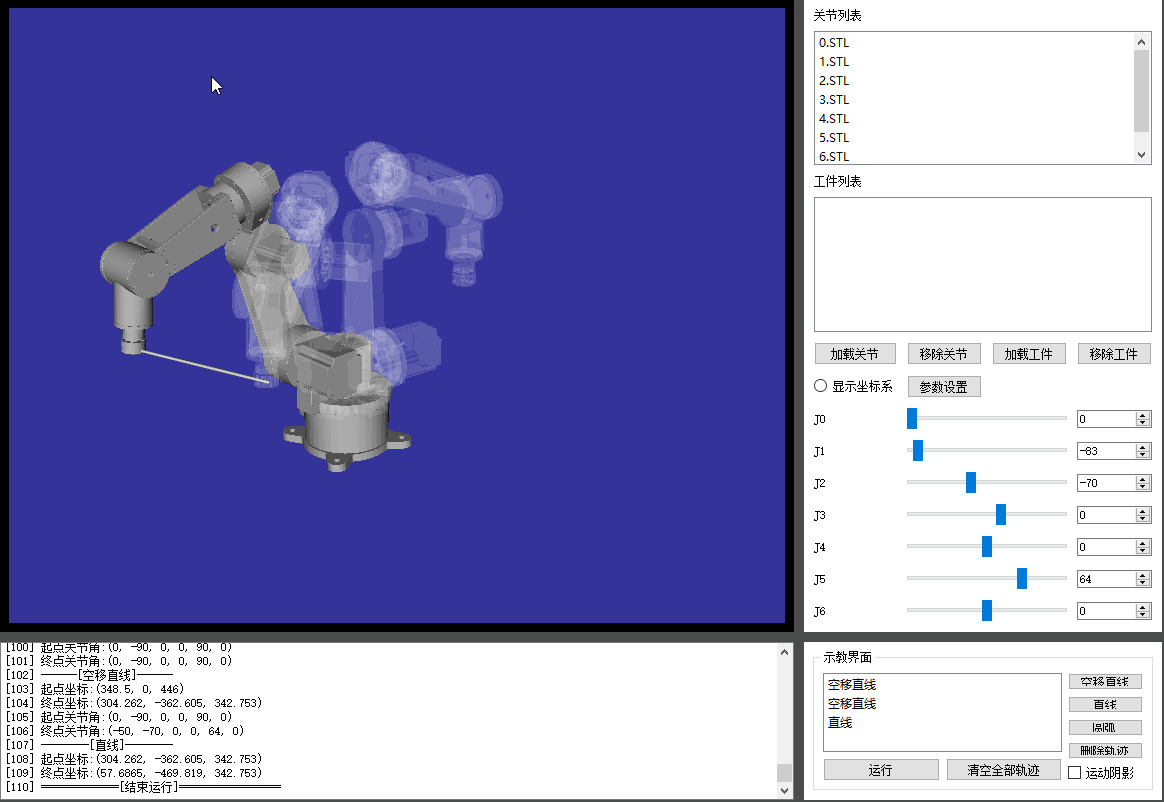

增加了軌跡運動起始姿態幻影: 每次開始運動時記錄原始姿態

三維場景節點組織圖

渲染引擎使用OSG, OSG使用的是樹數據結構來管理場景內部的各個節點

目錄│文件列表:

 └ parse-gcode

    └ src

       │ image.qrc

       │ main.cpp

       │ mainwindow.cpp

       │ mainwindow.h

       │ mainwindow.ui

       │ newParseGCode.pro

       │ newParseGCode.pro.user

       ├ common

       │  │ commonfunc.cpp

       │  │ commonfunc.h

       │  │ element.cpp

       │  └ element.h

       ├ compensation

       │  │ compensation.cpp

       │  └ compensation.h

       ├ icon

       │  │ 1.png

       │  │ 2.png

       │  │ clean.png

       │  │ codeEditWidget.png

       │  │ graph.png

       │  │ graphWidget.png

       │  │ new.png

       │  │ open.png

       │  │ save.png

       │  │ saveAs.png

       │  └ start.png

       ├ parseCode

       │  │ parsecode.cpp

       │  └ parsecode.h

       └ widget

          │ codeeditwidget.cpp

          │ codeeditwidget.h

          │ drawingarea.cpp

          │ drawingarea.h

          │ graphwidget.cpp

          └ graphwidget.h
