項目編號：E2484

文件大?。?.97M

源碼說明：帶中文注釋

開發環境：Multisim

簡要概述

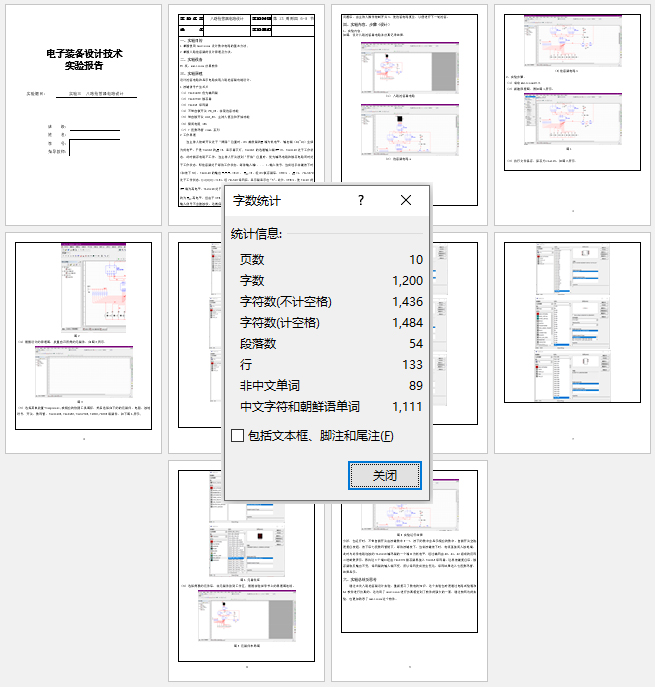

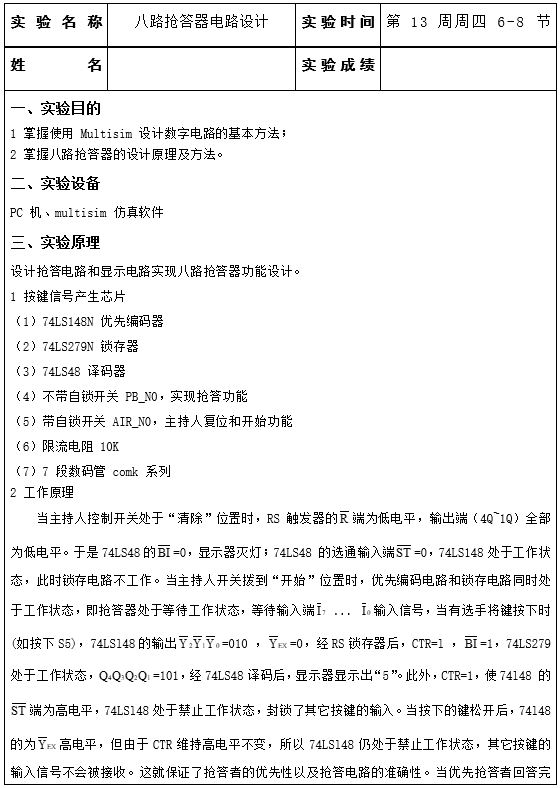

設計報告：

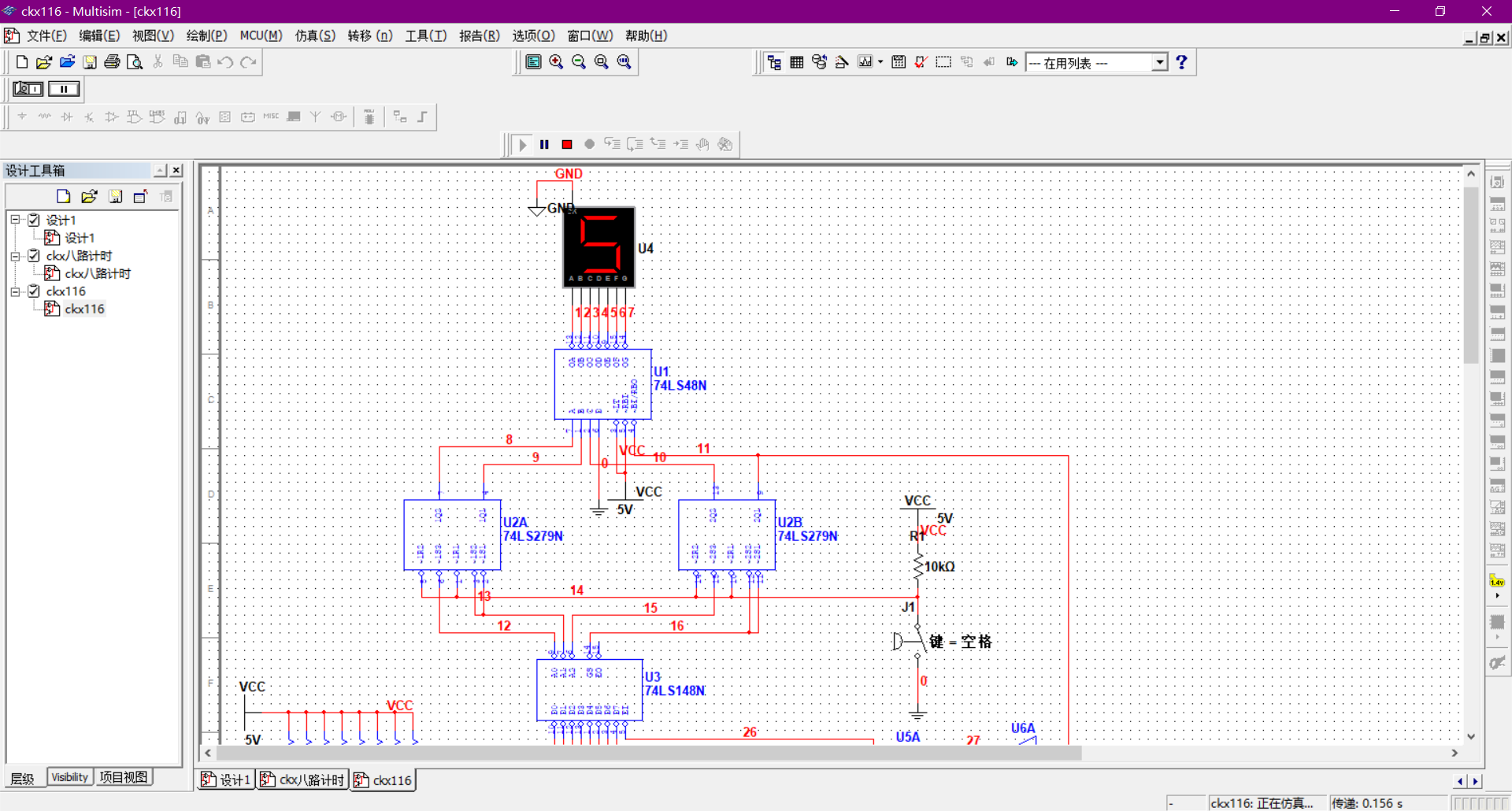

實驗結果（實驗運行結果）

實驗運行結果

分析：當運行時，不帶自鎖開關由按鍵數字0…7，按下的數字會顯示相應的數字。自鎖開關空格是復位按鈕，按下后七段數碼管熄滅，等待按鍵按下。當有按鍵按下時，電流直接流入接地端，此時與此條電路連接的74LS148編碼器的一個端口為低電平，經過編碼由A0、A1、A2組成的反碼二進制數表示。再將這3個端口經由74LS279鎖存器再接入74LS48譯碼器，這樣按鍵復位后，鎖存器取反輸出不變，譯碼器的輸入端不變，所以譯碼沒有發生變化。譯碼結果送入七段數碼管，結果顯示。

目錄│文件列表:

 └ 八路搶答器

    │ ckx116.ms

    │ ckx116.ms (Security copy)

    └ 設計報告.doc
