項目編號：E172
文件大?。?.5M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：

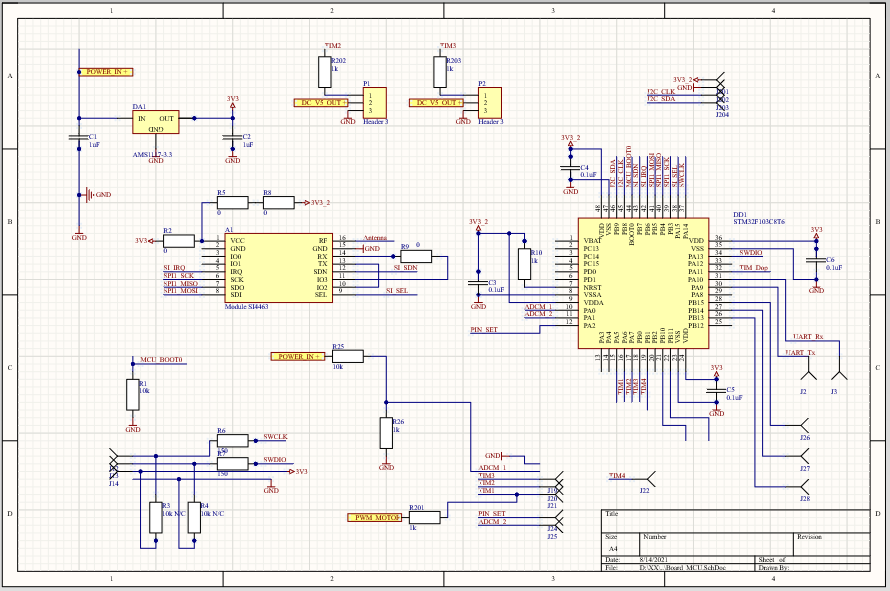

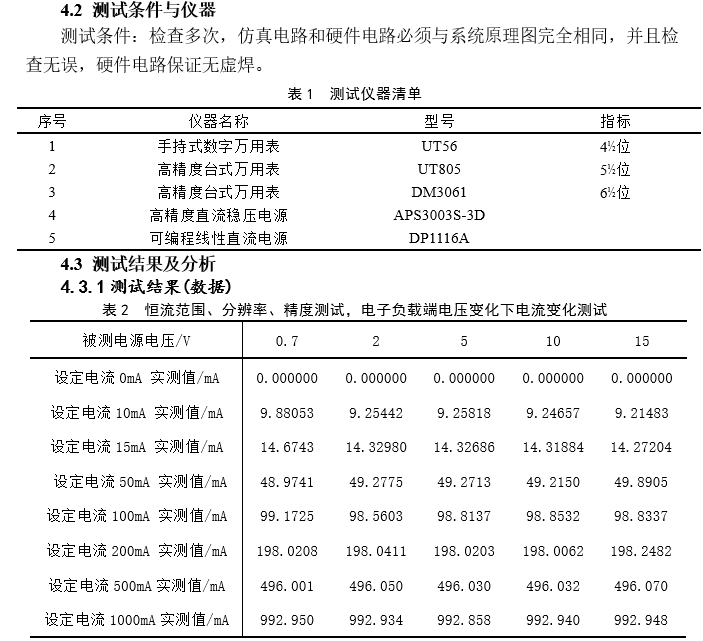

本系統以STM32F103VET6為控制核心，采用D/A TLV5616控制運放LM358驅動N溝道增強型P-MOSFET CSD17505Q5A，通過負反饋實現直流電子負載的恒流工作模式。同時采用電流并聯檢測芯片INA282將電流反饋至MCU，通過A/D采樣檢測實際電流與D/A設定電流的差值，利用PID控制實現無凈差控制，提高了電流控制的精度。其中PID參數通過遺傳算法進行自整定，預設了一組較優PID參數，在實際高精度測量中，也可以通過重新整定更新PID參數。系統工作電壓范圍0.2-18V，電壓分辨率為0.5mV，精度恒為±0.25mV，工作電流范圍0-1000mA，分辨率0.2mA，精度恒為±0.1mA，在滿足設計要求的情況下具備了很高的恒流精度。另外，通過對繼電器的控制，實現了過壓保護與自恢復功能，還具備聲光報警等實用功能。
在大功率的應用需求中，本系統可以通過多個P-MOSFET并聯擴流很方便的實現。同時在不改變電路的情況下，通過軟件更新還可實現直流電子負載的恒阻和恒功率方式運行。
