項目編號：E249
文件大?。?8M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
全國電賽已經結束，上傳一個實物100分的作品，同樣這也是一個數控電源，也可以單獨實現BUCK,BOOST,BUCK-BOOST,電壓環路控制和電流環路控制的設計，鋰電池充電設計，LED驅動電源設計參考，值得學習，單片機是用的stc12c5a60s。
具體完成了以下指標：
U2=30V 條件下，實現對電池恒流充電。 充電電流 I1 在 1~2A 范圍內步進可調，步 進值不大于 0.1A， 電流控制精度不低于 5%。 （步進0.05A 符合）
設定 I1=2A， 調整直流穩壓電源輸出電壓，使 U2 在 24~36V 范圍內變化時，要求 充電電流 I1 的變化率不大于 1%。 （實測 0.8%）
設定 I1=2A，在 U2=30V 條件下， 變換器的效率?1 ? 90% 。 （實測 91.5%）
測量并顯示充電電流 I1， 在 I1=1~2A 范圍內測量精度不低于 2%。 （實測 0%）
具有過充保護功能：設定 I1=2A， 當 U1 超過閾值 U1th=24±0.5V 時， 停止充電。 (實測 23.8V)
發揮部分：
斷開 S1、接通 S2， 將裝置設定為放電模式，保持 U2=30±0.5V， 此時變換器效率 95% 。 （實測 96%）
接通 S1、 S2， 斷開 S3， 調整直流穩壓電源輸出電壓，使 Us 在 32~38V 范圍內變化 時， 雙向 DC-DC 電路能夠自動轉換工作模式并保持 U2=30±0.5V。 （實測 29.9V）
在滿足要求的前提下簡化結構、減輕重量，使雙向 DC-DC 變換器、測控電路與輔 助電源三部分的總重量不大于 500g。 (實測 170g)
其他。（自己可以添加設計短接，反接保護。本作品具有顯示輸入輸出電壓，以及軟件上的軟啟動）。

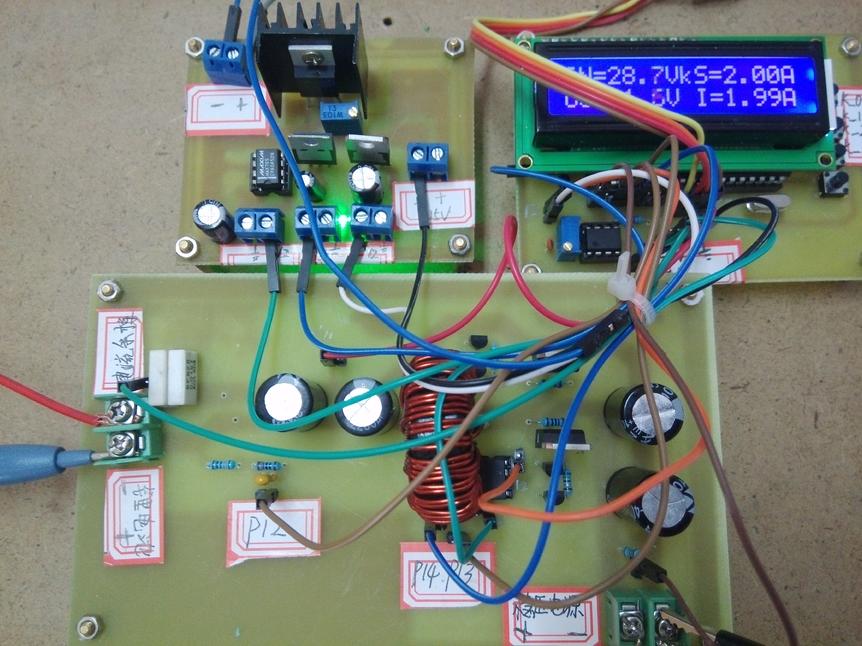

雙向DC-DC變換器硬件電路設計包括：DC-DC輔助電源、功率主板、控制電路三部分，具體見附件內容。
注意如下：
測試的時候需要注意帶上18V的鋰電池組，這樣有利于提高基本要求。穩定性，因?yàn)榇藭r(shí)占空比不會過大。
然后基本測試完成后，充電一段時間，提高鋰電池組輸出電壓，有利于BOOST的效率測試。
顯示精度需要控制好運放的負反饋（放大系數）的滑動變阻器。
對于原理圖上的一些采樣濾波電容，可用根據自己的板子進行調試，適當增減其容量值。
資料里包括了其拓?fù)溆布治鲅芯康恼撐?，而程序所做的就是環路的選擇和控制。
文件里包括AD14破解安裝文件 開關電源接地設計 AD庫 需要網盤下載

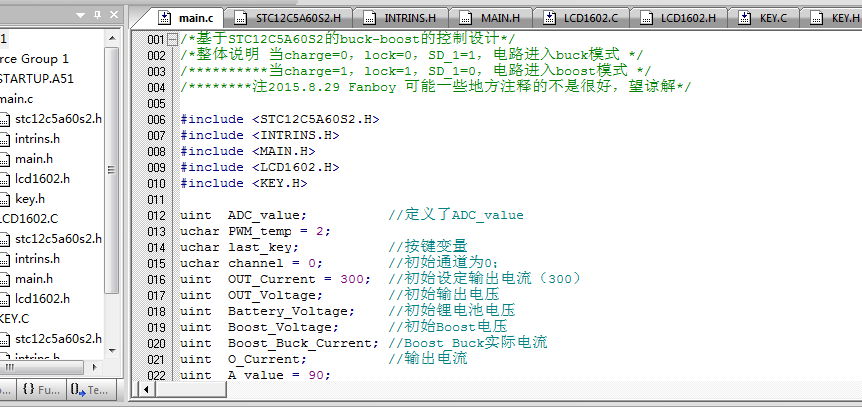

已經對代碼進行了優化和完整的注釋，學習較為簡單
文件列表：
目錄│文件列表:
└ 雙向DC-DC變換器設計
│ 2015全國電子設計大賽-源程序.rar
│ 2015年全國電子設計大賽實物滿分 原理圖 PCB圖.rar
│ 學習參考文獻.rar
└ 項目說明和文獻 以及資料下載.rar
