項目編號：E350

文件大小：22M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

基于51單片機（STC89C52）和指紋識別模塊（AS608）的指紋鎖項目（V2.0）的全部軟硬件資料

文件（夾）說明：

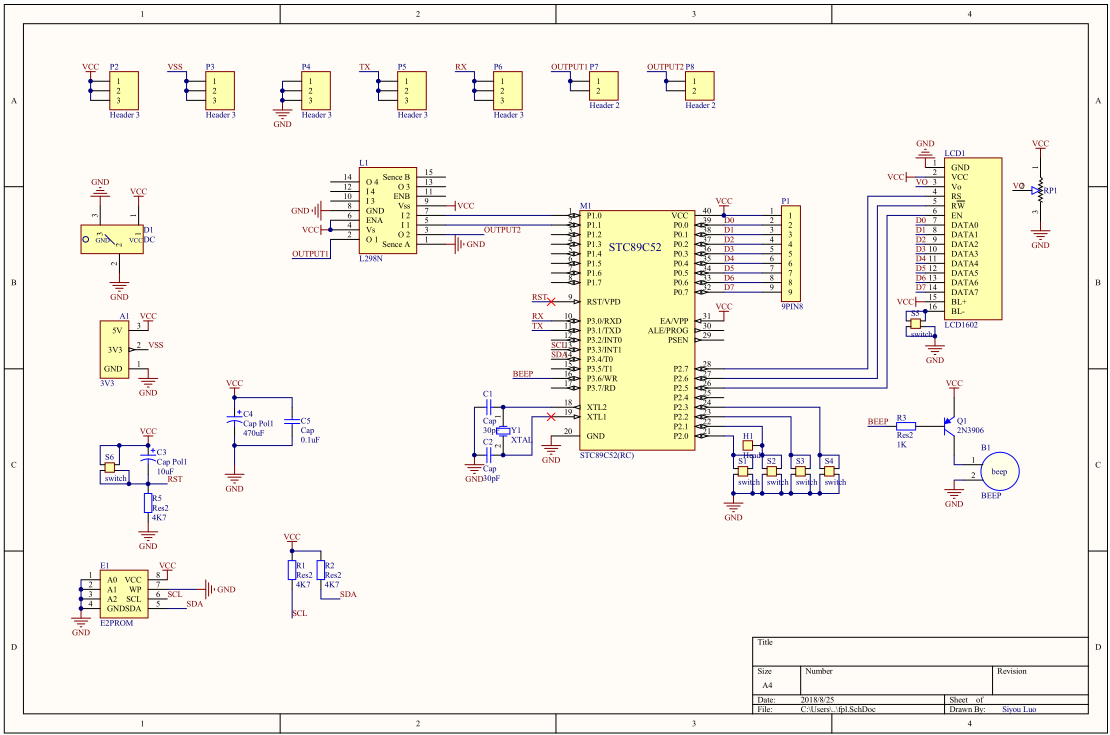

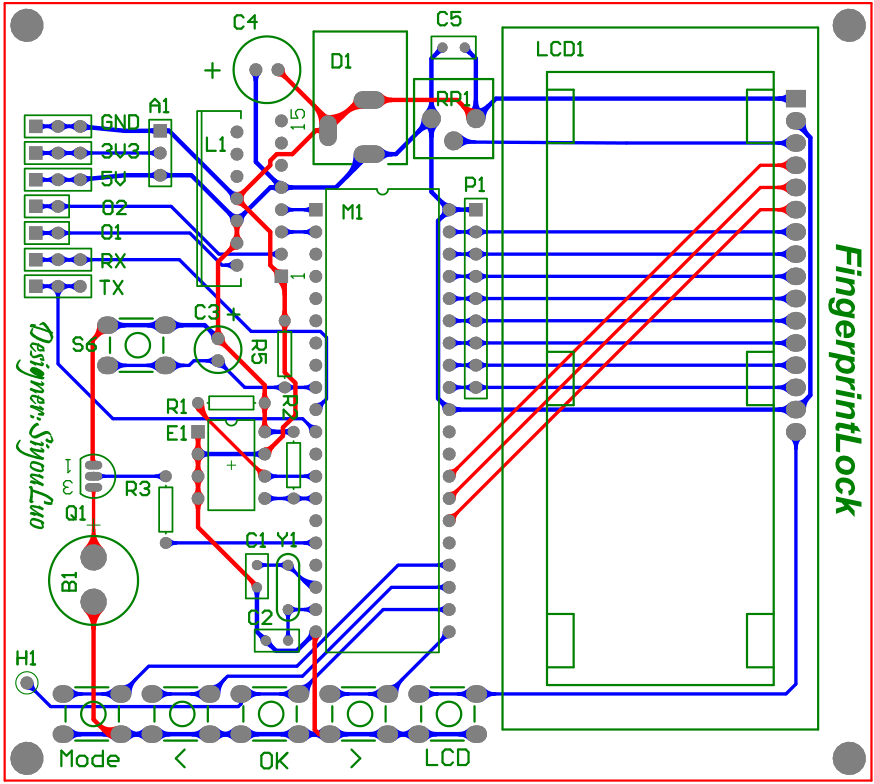

1、AltiumDesignerProject：這是Altium Designer軟件繪制的電路原理圖和PCB圖，其中含有一個FPL.pdf文件，可以預覽；

2、Datasheet：內含兩個PDF文件和兩個文件夾

L298N芯片為電機驅動芯片，由于單片機驅動能力有限，L298N芯片可以增大驅動能力,為減速電機提供足夠的電流；

STC89C52為宏晶科技公司生產的單片機芯片，本項目中用作主控芯片；

AS608文件夾內有兩個PDF文件，介紹AS608模塊與單片機的通訊方式；

AT24C04為AT公司生產的E2PROM芯片，保證數據掉電不丟失；

3、Images：這是一些實物圖展示；

4、KeilPproject:這是用keil uvision3軟件開發的指紋鎖軟件項目；

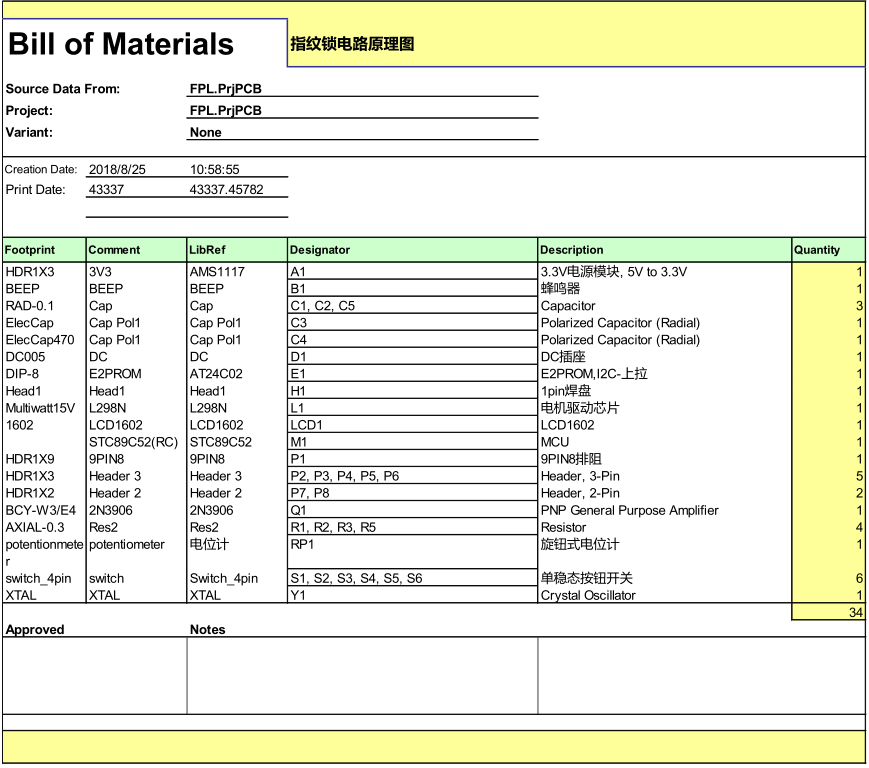

5、Manifest：這是制作整個電路系統所需的元件清單，是用Excel寫的*.xlsx格式；

6、SCH&PCB：這是從AltiumDesignerProject文件夾下copy過來的原理圖和PCB圖；

7、Instruction:其中包含一個框圖文件，演示系統使用方式；

使用說明：

液晶顯示主界面有3個功能：

search finger（搜索指紋），add（添加指紋），delete（刪除全部指紋），還有一個星號表示當前預選中的功能；

單片機P2口連接了4個按鈕開關：分別為KEY_Mode=P2^3;KEY_DOWN=P2^2;KEY_OK=P2^1;KEY_CANCEL=P2^0;

1、添加指紋：按KEY_DOWN鍵，將星號調到“Add”前，按KEY_OK鍵，屏幕中將顯示指紋即將存入的ID號

如果你希望使用該ID號，按KEY_OK鍵，否則按KEY_DOWN切換ID號，再按KEY_OK鍵

此后你可以將手指放到指紋識別窗口上，指紋將被讀入兩次，每讀取成功一次蜂鳴器會響一聲

兩次讀取成功后，ID號自動切換到下一個，你可以繼續錄入指紋或者按KEY_CANCEL鍵取消；

2、搜索指紋：要執行開鎖操作時，按KEY_OK鍵（為了能在門外操作，指紋識別模塊上另有一個按鈕開關通過小孔和門內的KEY_OK鍵并聯）

將手指放到指紋識別窗口上，若識別成功，單片機將控制減速電機開鎖，同時蜂鳴器響1聲，若識別失敗，蜂鳴器響3聲

你可以將手指拿開再重新放上去，將會被自動識別；

3、刪除指紋：按KEY_DOWN鍵，將星號調到“delete”前，按KEY_OK鍵，屏幕將顯示詢問是否執行刪除操作

按KEY_OK鍵確認刪除，按KEY_CANCEL鍵取消；

4、在主界面，如果按下KEY_Mode鍵，進入時間調整模式，此時按KEY_DOWN鍵可以增加時間，按KEY_CANCEL鍵可以減小時間

時間調整方式為按位修改，你可以修改開鎖時間（OpenTime）和關鎖時間（CloseTime）的千位和百位（單位ms）

按KEY_OK更改你要調整的位，修改完成后再按一次KEY_Mode鍵結束修改，回到主界面，這時按一下復位鍵可使修改生效；

文件列表：

目錄│文件列表:

 └ FingerprintLock-2.0

    └ FingerprintLock-2.0

       │ license.txt

       │ readme.txt

       ├ AltiumDesignerProject

       │  └ FPL_PCB.zip

       ├ datasheet

       │  │ AT24C02.pdf

       │  │ STC89C52使用手冊.pdf

       │  ├ AS608datasheet

       │  │  │ AS60x指紋識別SOC用戶手冊V10.pdf

       │  │  └ ATK-AS608指紋識別模塊用戶手冊 .pdf

       │  └ L298N

       │     │ L298N.pdf

       │     └ L298N.PNG

       ├ images

       │  │ 5V鋰電池.jpg

       │  │ AS608指紋模塊.jpg

       │  │ PCB反面.jpg

       │  │ PCB正面.jpg

       │  │ 減速電機.jpg

       │  │ 成品圖.jpg

       │  └ 杠桿連接.jpg

       ├ Instruction

       │  │ 使用說明.PNG

       │  └ 框圖.eddx

       ├ KeilProject

       │  │ KeilProject.zip

       │  └ SourceCode.txt

       ├ manifest

       │  │ 元件清單.PNG

       │  └ 元件清單.xlsx

       └ SCH-PCB

          └ FPL.pdf
