簡要概述

簡介：簡單的說就是通過網頁將圖片上傳至NodeMCU（ESP8266）的flash閃存，再將圖片數據通過SPI更新至TFT-LCD顯示屏進行顯示。

一、硬件系統

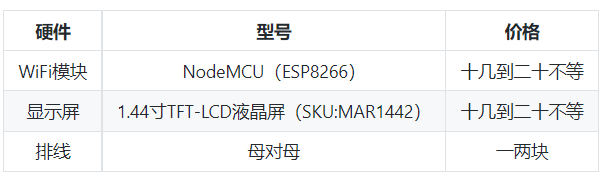

硬件主要用到NodeMCU（ESP8266）和1.44寸TFT-LCD彩色液晶屏，淘寶都有得賣，也不貴。

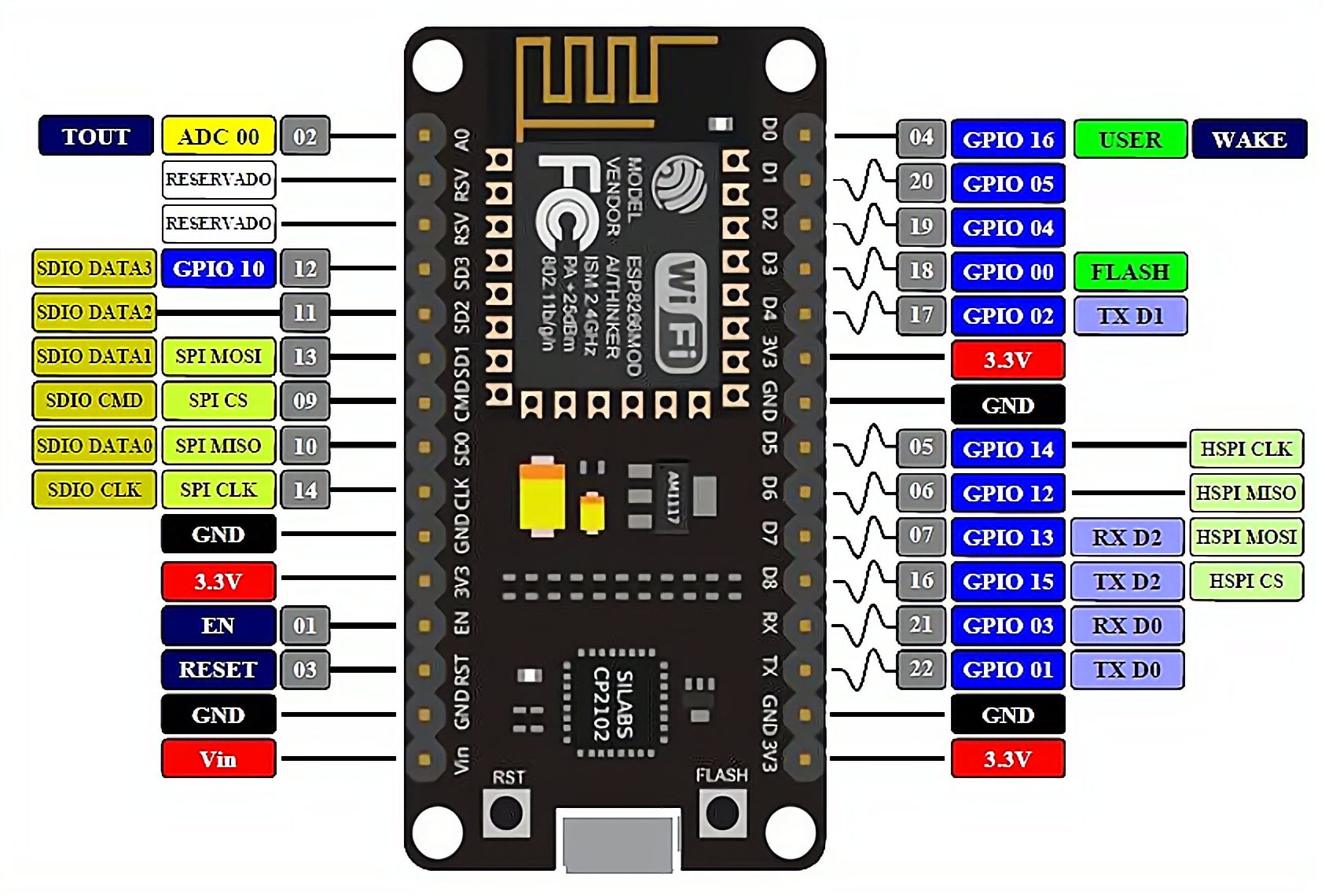

• NodeMCU（ESP8266）IO口介紹：

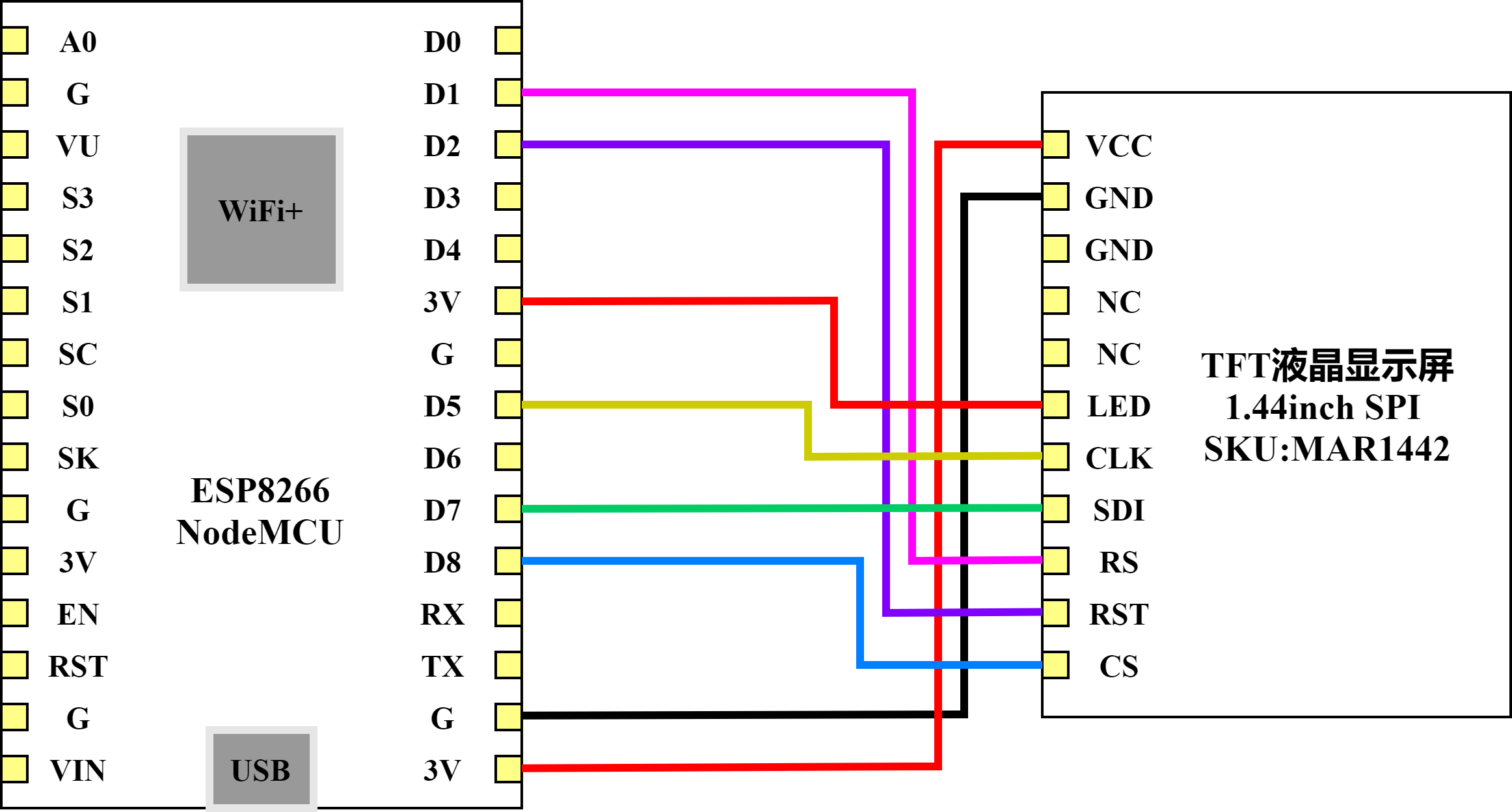

• 1.44寸TFT-LCD液晶屏IO口介紹：

二、軟件系統

1、開發環境搭建

NodeMCU硬件通過USB連接電腦，需提前安裝好CH340USB串口驅動。

電腦端提前安裝好Arduino開發平臺。

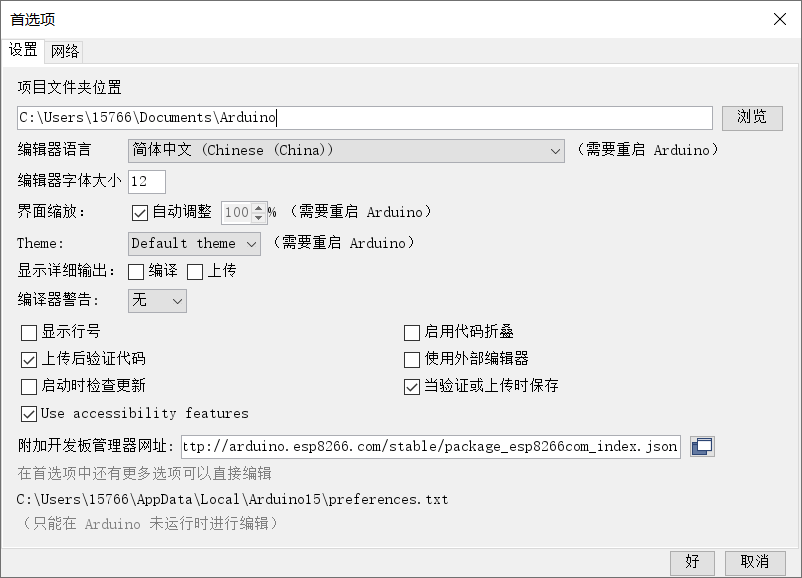

安裝ESP8266開發板：打開Arduino IDE點擊菜單欄的【文件】-【首選項】，添加【附加開發板管理器】網站：https://arduino.esp8266.com/stable/package_esp8266com_index.json 。

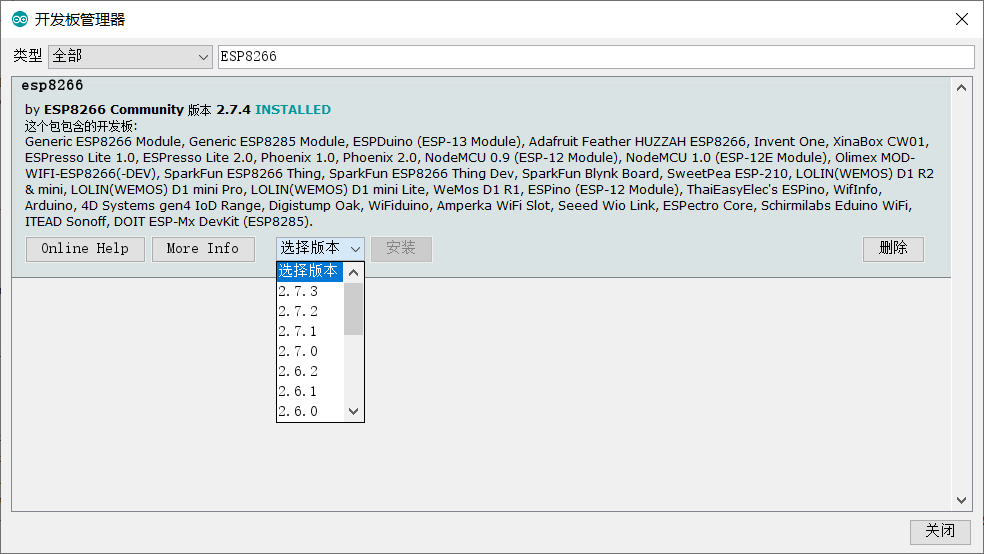

然后點擊【工具】->【開發板】->【開發板管理器】，搜索 esp8266 后安裝。

安裝第三方顯示屏支持庫：將文件夾（Adafruit_ST7735_Library、Adafruit-GFX-Library）移動到Arduino安裝目錄下的libraries文件夾中，重啟Arduino IDE，即可，也就是編程環境搭建完畢。

可選擇性安裝mDNS服務，安裝后，可在瀏覽器輸入域名（host.local）實現訪問ESP8266的Web頁面，若不安裝mDNS服務則通過訪問ESP8266實際分配的IP地址實現Web訪問。

Mac OS：默認自帶mDNS

Windows：需安裝Bonjour

Linux：需安裝avahi

2、軟件程序

軟件實現通過網頁將圖片上傳至NodeMCU（ESP8266），并將圖片更新至TFT-LCD顯示屏。主要的程序流程圖如下：

三、效果演示

1、配網

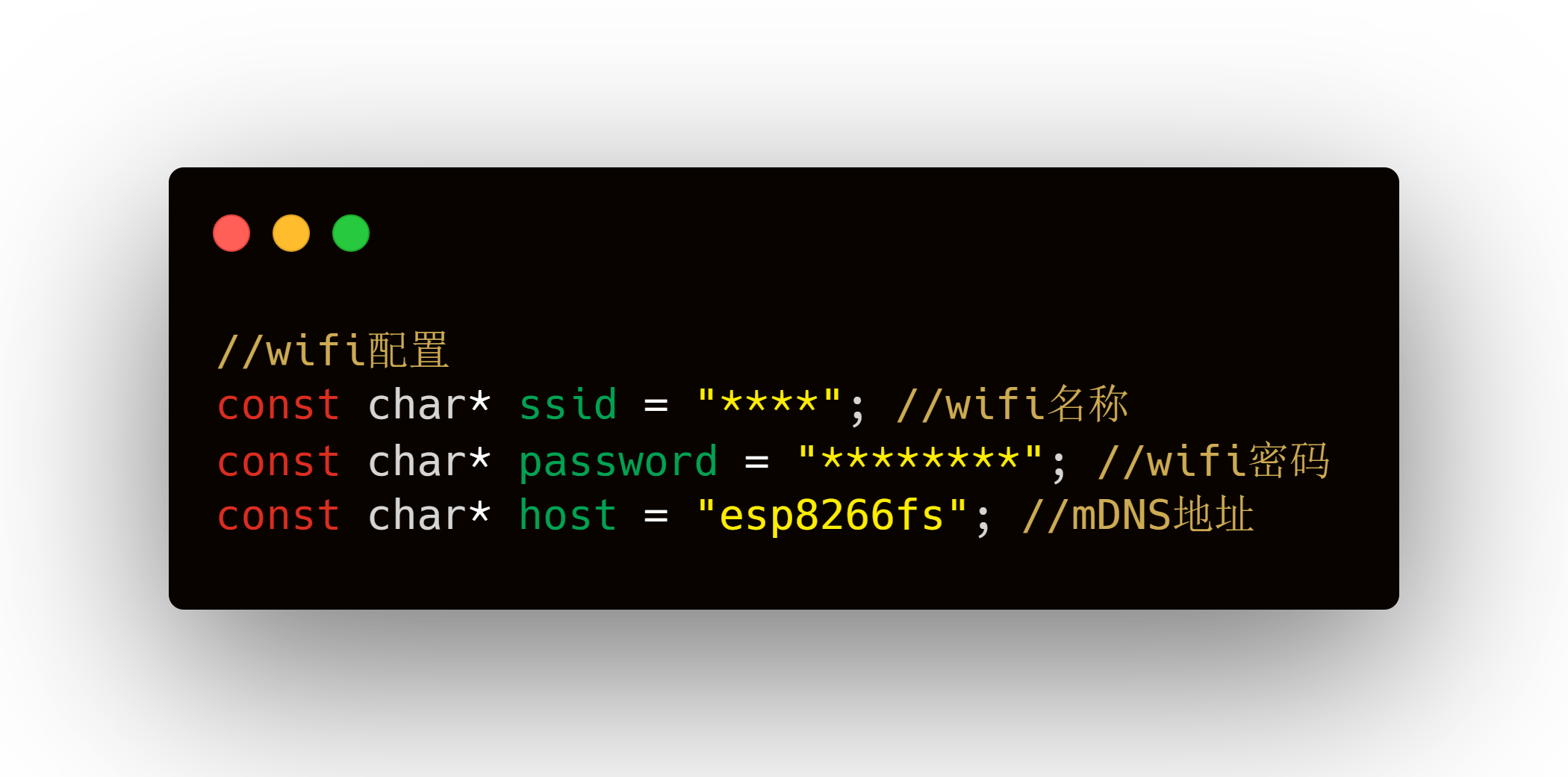

配置WiFi或熱點的名稱和密碼、設定mDNS地址。

2、程序下載

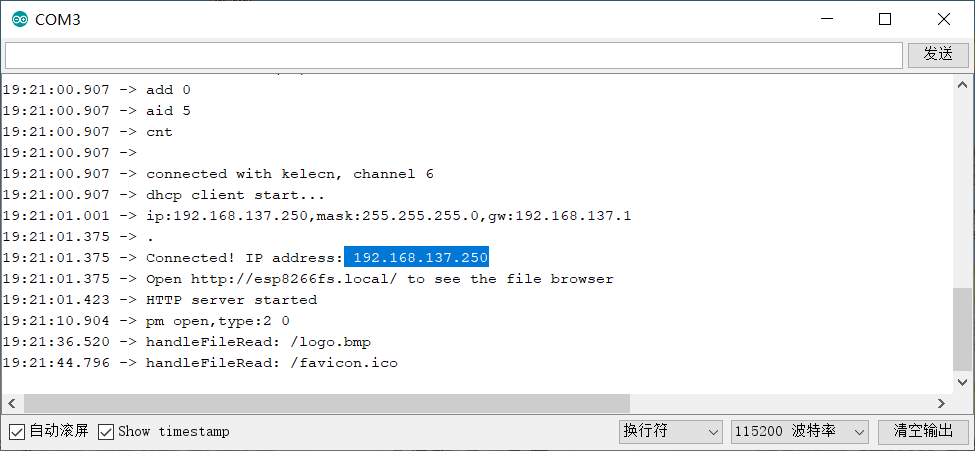

將下載程序到開發版，待ESP8266與電腦連接上同一個WiFi（或者是電腦開的熱點），就可以從串口監視器看到IP地址。

若是使用手機熱點，也可以通過終端模擬器應用終端輸入ip neigh進行查看連接到手機熱點的設備IP地址。

3、圖片上傳

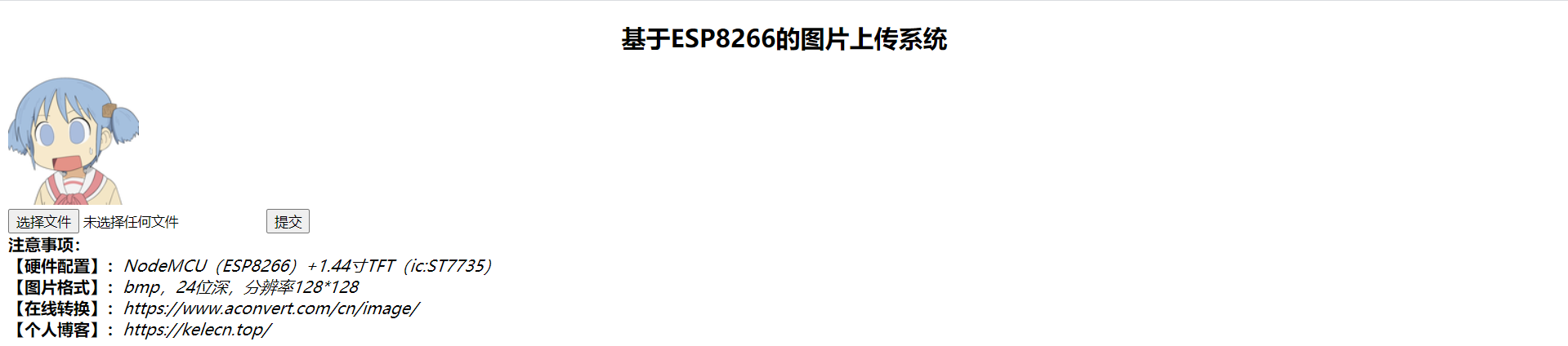

訪問該IP地址即可，訪問圖片上傳Web頁面，選擇圖片上傳即可。

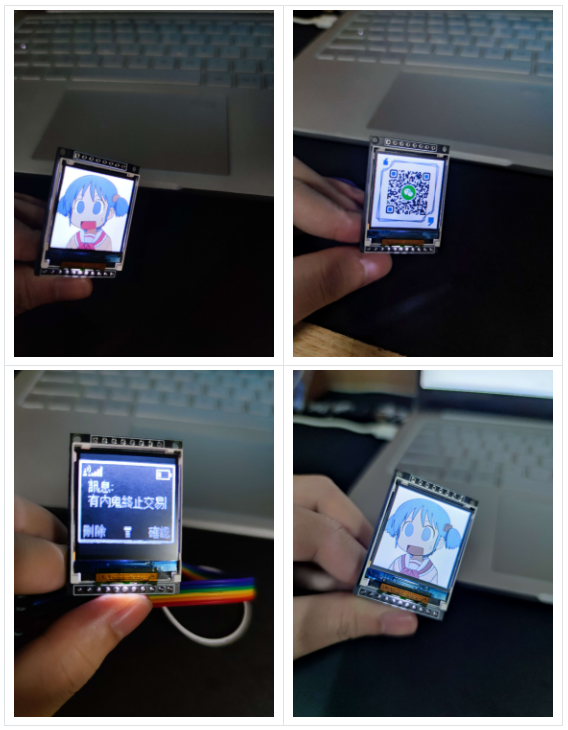

4、顯示效果

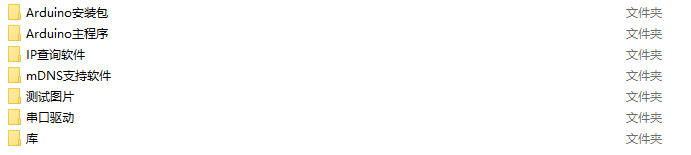

文件列表：
