簡要概述

本文將向你介紹如何利用89c51系列單片機實現數字鬧鐘。包含時間調整和鬧鐘設定（本篇文章面向一點都不懂得小白，很啰嗦，高手略過文字）注意：本文hex文件超過4k，請選擇較大內存的單片機

需求分析

　　首先我們需要了解需求：做一個數字鬧鐘，可以計時，可以通過按鈕調時，通過按鈕設定鬧鈴時間。我們平時所見的數字鐘，總是有一個‘：’在不停閃動表示頻率。同時時間以時、分、秒的形式顯示。所以我們需要驅動八個數碼管，用以實現日、時、分、秒（當然，你也可以選擇月日時分，只要你明白其中運行的原理）。本例將使用閃動的‘.’代替‘：’，使用5個按鈕實現調時，設鐘。

標題所需材料

-STC89C52 *1

-7seg mpx8 ca 數碼管 *1

-10Ω排阻（RX8） *1

-100Ω電阻 *1

-1KΩ電阻*1

-無源蜂鳴器 *1

-晶體管2N4403 *1

-12MHz晶振 *1

-47uF電容 *3

-按鈕 *5

-開關*1

-導線若干 如果沒有，可以用模擬器實現

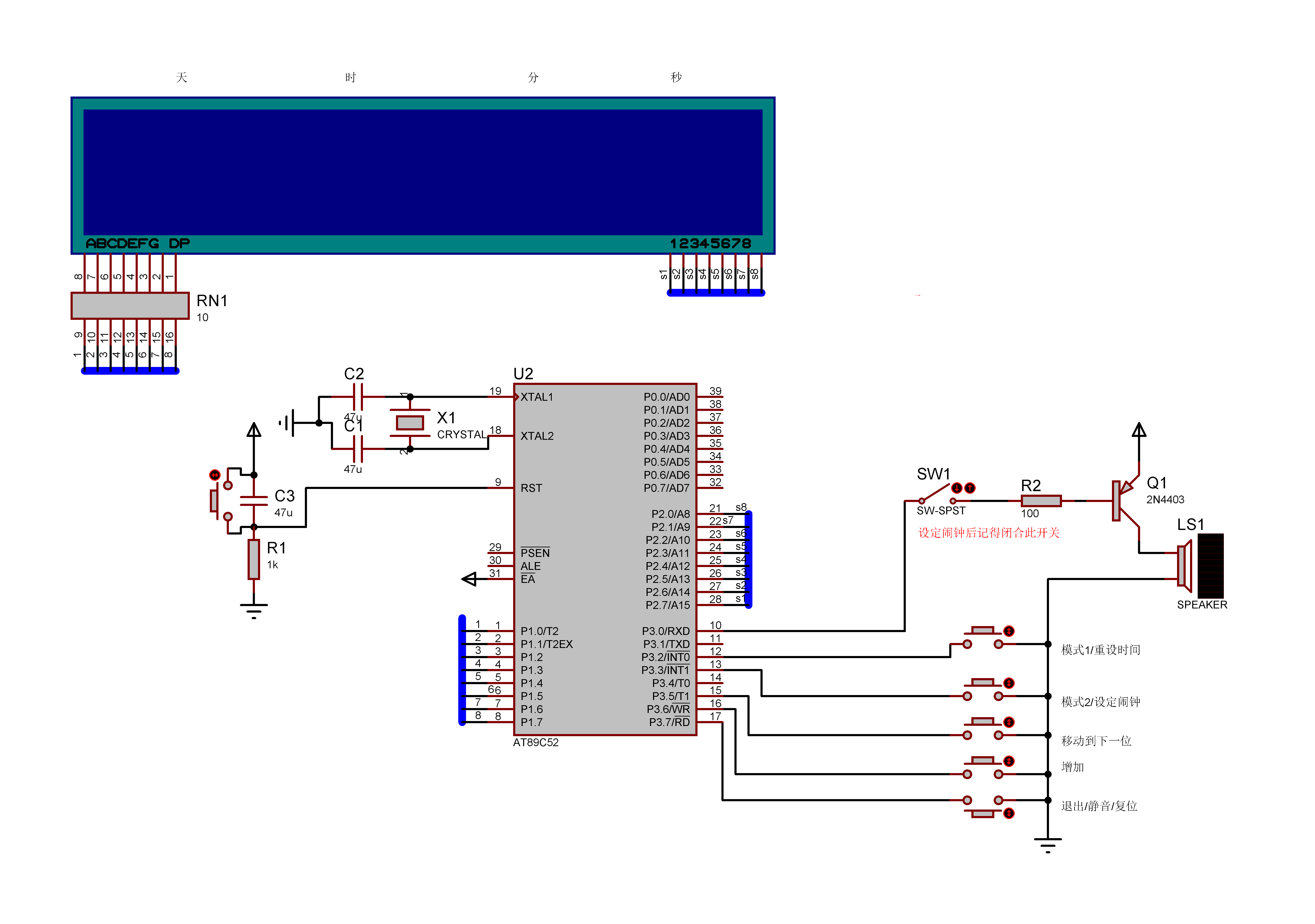

電路原理圖

程序設計

　　這里是關鍵的一步，關系到我們的時鐘能否點亮和正常運行。 時鐘需要計時，并且經過顯示才能被我們看到。我們需要單片機在后臺計時，并通過驅動數碼管顯示時間。單片機驅動數碼管的方式是掃描，我們使用的是7seg-mpx8-ca數碼管（七段八位數碼管）

上圖是七段一位數碼管 只有一個陰極端口和和七個陽極端口，想要讓它顯示數字需要讓a-g的陽極端按照一定規律接入高電平，陰極需要接地。a-g和dp都是一個單獨的LED。

#define FOSC 120000L//晶振頻率

void delay(unsigned int ms)

{

unsigned int t = FOSC/1200;//計算周期為12

for(;ms != 0;ms--,t = FOSC/1200)

while(t--);

}

但本文采用單片機內置定時/計數器計算時間。（因?yàn)闄C(jī)器周期是可調的，并且機器在做任何計算的過程中都會占用計算周期，計算的步驟和方式消耗時間是不定的，而且會占用當前線程，所以delay有時是不準確的，占位置的。）

定時器的操作比delay要復雜一些，但優勢在于它計時較為準確（時鐘的必需品），而且計時器不會干擾到我們的主線程（節約資源）。

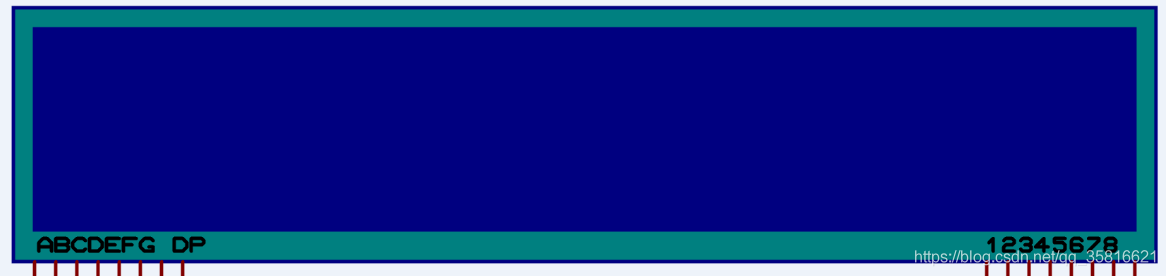

上圖為七段八位數碼管 可以看做八個一位數碼管共用七段陽極接口。

你可能會想這么多管共用七個端口，它們怎么會顯示不同的數字呢？ 這就是為什么需要掃描的原因了——當我們希望在數碼管顯示‘12’的時候，需要在第一個數碼管的七段中輸入‘1’，并且設置第一個陰極口為低電平，第二個陰極口為高電平，這樣第一個數碼管顯示‘1’第二個數碼管黑屏；以極快的速度，再將七段接口輸入‘2’，同時第二個數碼管置低電平，第一個置高電平，如此循環。這樣就造成了交替閃爍的‘12’。由于人眼有視覺殘留，所以看到的是靜止的‘12’（掃描周期小于20ms效果更好）。

講完如何驅動數碼管，現在需要考慮如何讓單片機在后臺計時了。 后臺計時的方法有很多種， 有根據晶振頻率和機器計算周期的比計時。
