項目編號：E528
文件大小：809K
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述
1、前言
合泰半導體隸屬臺灣盛群半導體集團，合泰杯單片機應用設計競賽的比賽形式為：作品自由發揮，要在幾個月之內完成，且必須使用合泰單片機。比賽分為三個環節：初賽、復賽、決賽，每一環節都會刷掉一部分隊伍。
2、作品分享
2.1 作品簡介
這是我們團隊2017年合泰杯省一等獎作品。本作品以合泰HT32F1656為終端主控，采集公寓當前用電用水?dāng)?shù)據，并將采集到的數據通過終端無線WIFI發送至云端服務器，通過電腦Web端或手機APP遠程查看數據，并可通過電腦Web端或手機APP隨時隨地遠程控制公寓開關水電。通過測試結果證明本作品很好的解決了上述公寓用水用電的諸多詬病，實現了智能的公寓生活。并且，設備終端也配備有顯示屏，可實時顯示一些用水用電等數據。
2.2 作品模塊構成圖及系統框圖

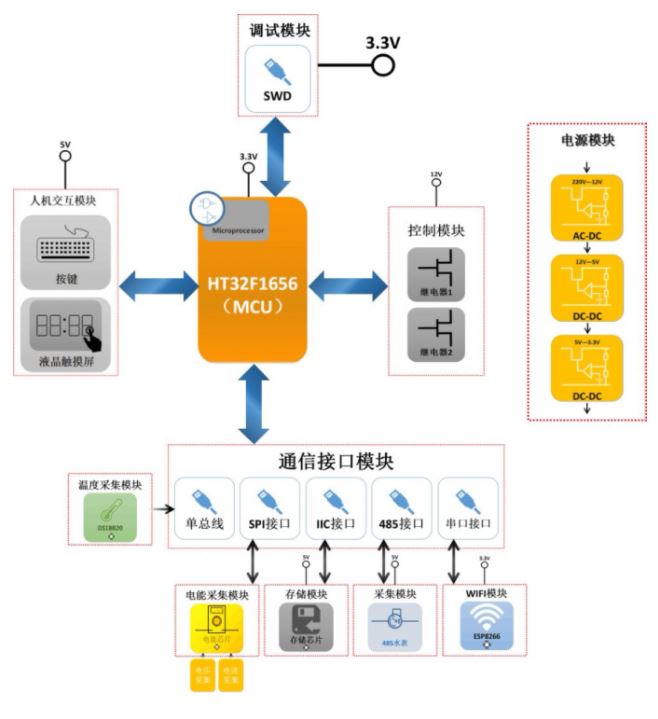

2.2.1 系統框圖
本系統主要由電源模塊、存儲模塊、繼電器控制模塊、無線WiFi模塊、顯示控制模塊、環境溫度采集模塊、電能信息采集模塊和用水采集模塊組成，系統控制芯片為HT32F1656。該系統方框圖如下圖所示：

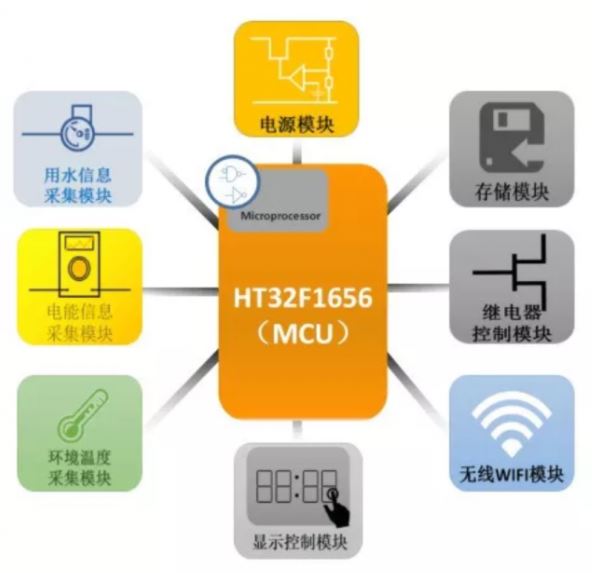

2.2.2 模塊構成圖
3、人機交互過程圖及云端監測

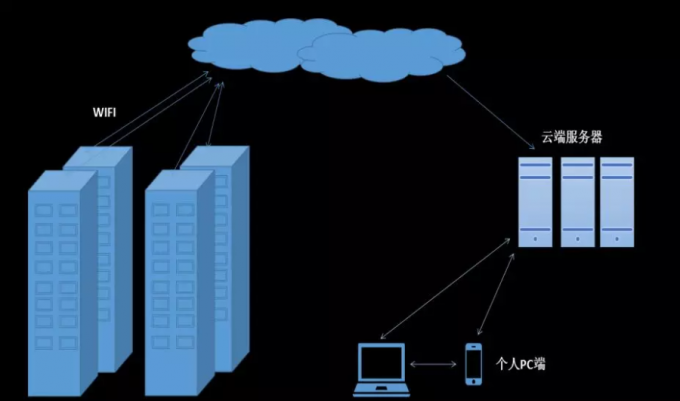

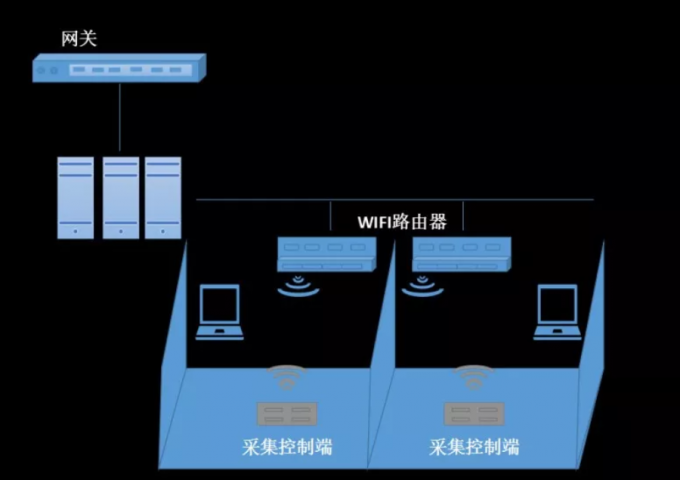

3.1 人機交互過程圖
電腦Web端、手機APP端是基于中移動ONENET云平臺搭建的，基于ONENET提供的接入?yún)f(xié)議和平臺功能，用戶終端與電腦Web端、手機APP、云服務器共同構建了一套完整的能源測控系統。用戶終端即時的將數據推送至云平臺，云平臺根據推送的數據進行云端和手機APP端同步更新。電腦Web端、手機APP端通過發送指令控制終端。如圖所示：
3.2 云端監測過程圖
4、程序流程圖

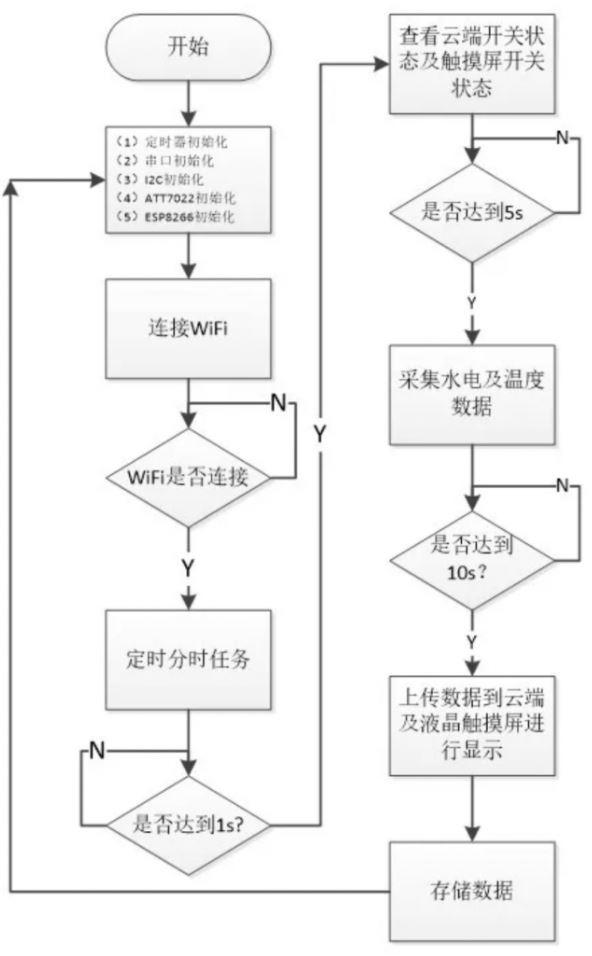

4.1 主流程圖

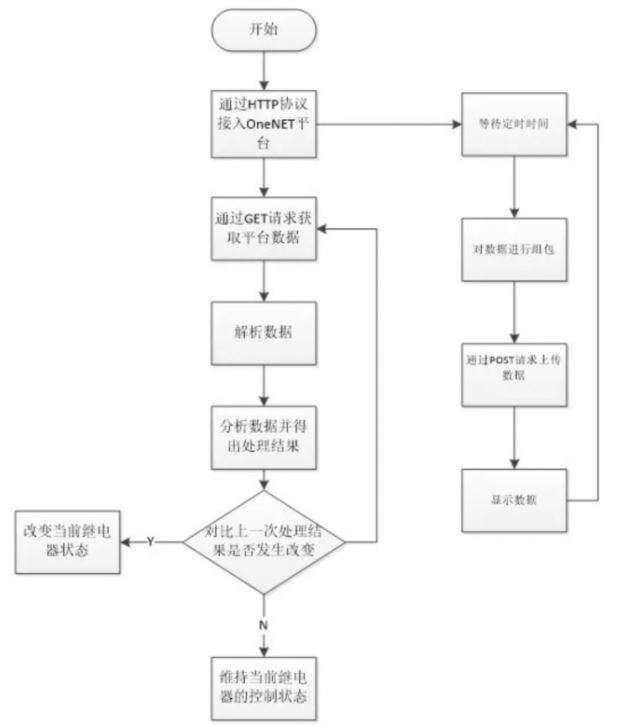

4.2 與云端通信流程圖
5、作品圖片

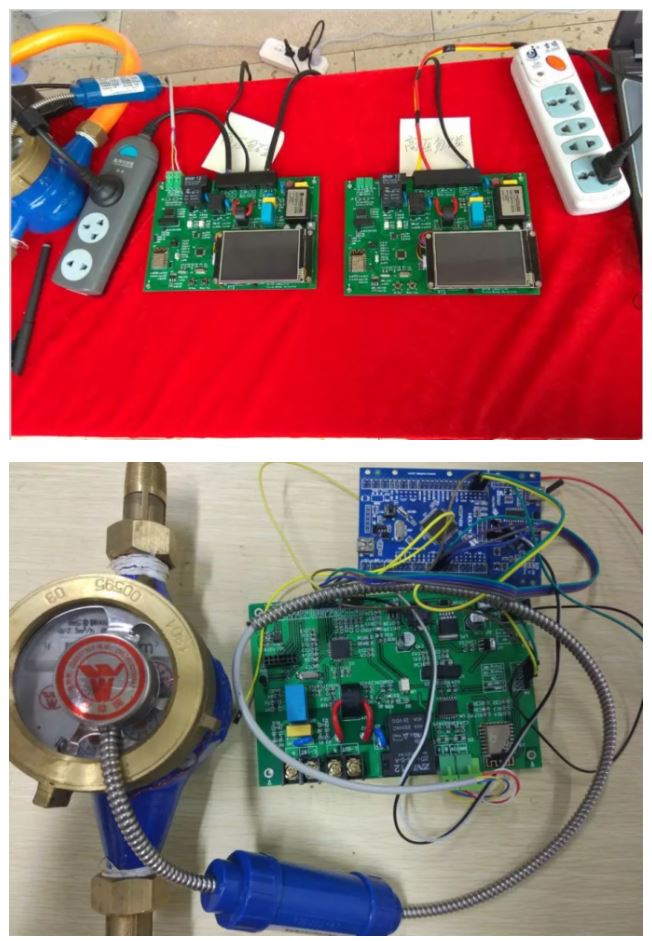

5.1 設備終端實物圖

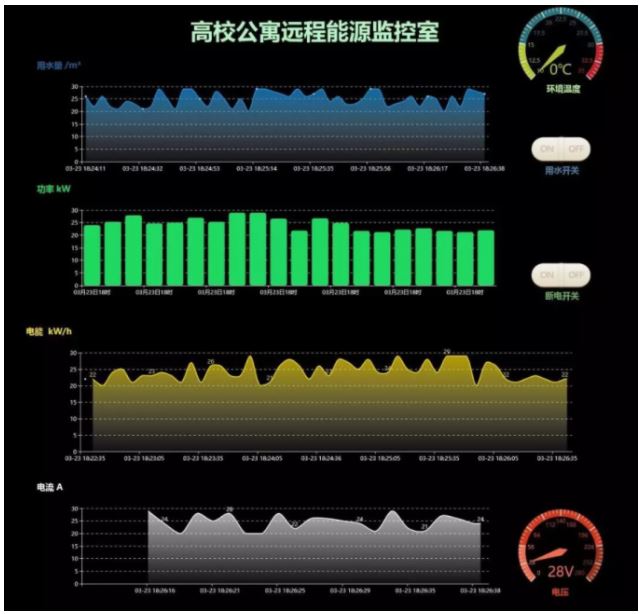

5.2 Onenet云端監測圖
在WEB端顯示采集的用水用電情況，及斷水?dāng)嚯婇_關進行控制如下圖所示：

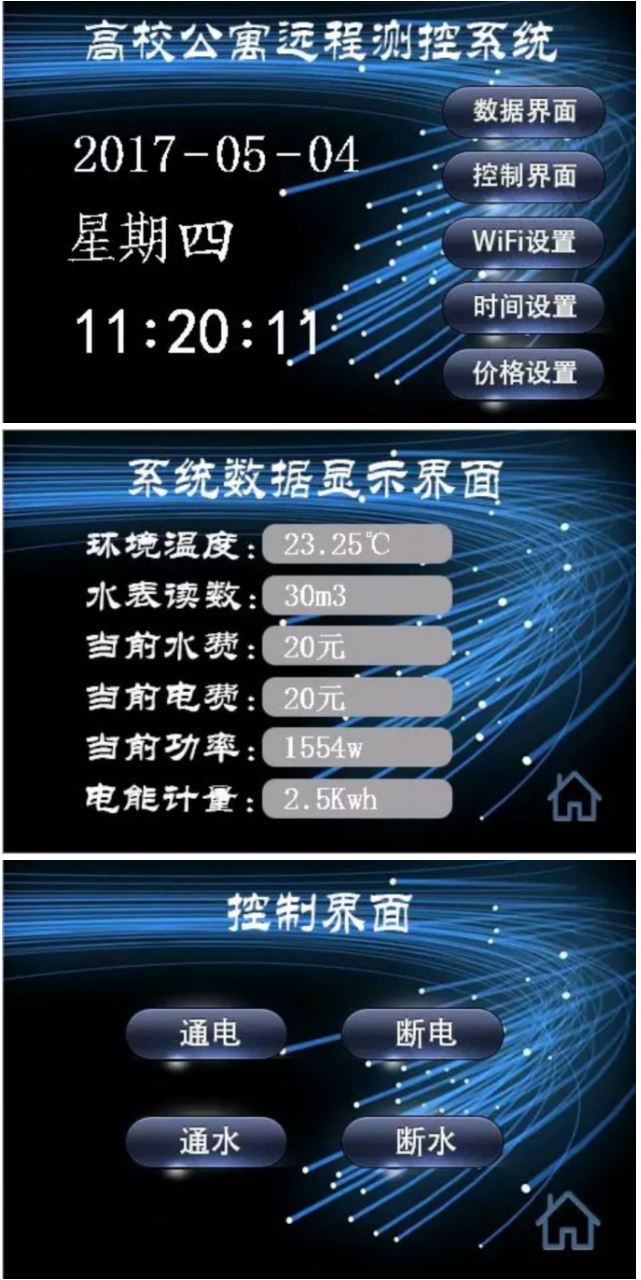

5.3 設備終端UI界面
我們的設備終端屏幕使用的是串口屏，

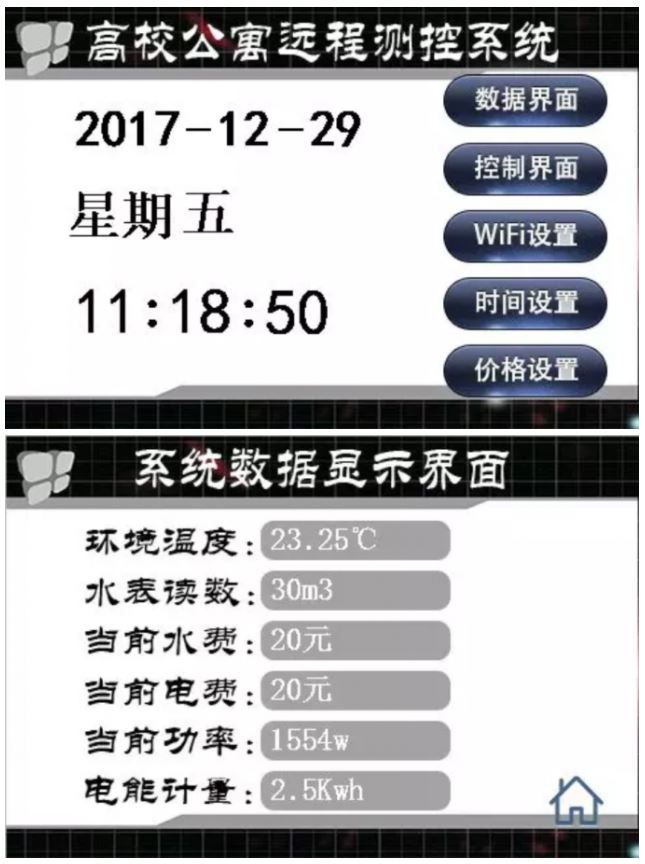

5.3.2 UI界面方案二：
目錄│文件列表:
└ EnergyMonitor
│ clean.bat
├ hardware
│ ├ ATT7022
│ │ │ ATT7022.c
│ │ └ att7022.h
│ ├ DS18B20
│ │ │ ds18b20.c
│ │ └ ds18B20.h
│ ├ esp8266
│ │ │ esp8266.c
│ │ └ esp8266.h
│ ├ HMI
│ │ │ HMI.c
│ │ └ HMI.h
│ ├ http
│ │ │ HTTP_Demo.c
│ │ └ HTTP_Demo.h
│ ├ I2C
│ │ │ 24cxx.c
│ │ │ 24cxx.h
│ │ │ myiic.c
│ │ └ myiic.h
│ ├ LED
│ │ │ led.c
│ │ └ led.h
│ ├ SPI
│ │ │ spi.c
│ │ └ spi.h
│ ├ Timer
│ │ │ BFTM.c
│ │ └ BFTM.h
│ ├ Usart
│ │ │ Usart.c
│ │ └ usart.h
│ ├ Water_485
│ │ │ Water_485.c
│ │ └ Water_485.h
│ └ wifi_handle
│ │ wifi_handle.c
│ └ wifi_handle.h
├ library
│ ├ CMSIS
│ │ │ CMSIS_END_USER_LICENCE_AGREEMENT.pdf
│ │ │ README.txt
│ │ └ Include
│ │ │ core_cm3.h
│ │ │ core_cmFunc.h
│ │ └ core_cmInstr.h
│ ├ Device
│ │ └ Holtek
│ │ └ HT32F1655_56
│ │ ├ Include
│ │ │ │ ht32f1655_56.h
│ │ │ └ system_ht32f1655_56.h
│ │ └ Source
│ │ │ system_ht32f1655_56.c
│ │ ├ ARM
│ │ │ └ startup_ht32f165x.s
│ │ ├ GCC
│ │ │ └ startup_ht32f165x.s
│ │ └ IAR
│ │ └ startup_ht32f165x.s
│ ├ HT32F1655_56_Driver
│ │ ├ inc
│ │ │ │ ht32.h
│ │ │ │ ht32f1655_56_adc.h
│ │ │ │ ht32f1655_56_bftm.h
│ │ │ │ ht32f1655_56_ckcu.h
│ │ │ │ ht32f1655_56_cmp_op.h
│ │ │ │ ht32f1655_56_crc.h
│ │ │ │ ht32f1655_56_ebi.h
│ │ │ │ ht32f1655_56_exti.h
│ │ │ │ ht32f1655_56_flash.h
│ │ │ │ ht32f1655_56_gpio.h
│ │ │ │ ht32f1655_56_gptm.h
│ │ │ │ ht32f1655_56_i2c.h
│ │ │ │ ht32f1655_56_i2s.h
│ │ │ │ ht32f1655_56_lib.h
│ │ │ │ ht32f1655_56_mctm.h
│ │ │ │ ht32f1655_56_pdma.h
│ │ │ │ ht32f1655_56_pwrcu.h
│ │ │ │ ht32f1655_56_rstcu.h
│ │ │ │ ht32f1655_56_rtc.h
│ │ │ │ ht32f1655_56_sci.h
│ │ │ │ ht32f1655_56_spi.h
│ │ │ │ ht32f1655_56_usart.h
│ │ │ │ ht32f1655_56_usbd.h
│ │ │ │ ht32f1655_56_usbdchk.h
│ │ │ │ ht32f1655_56_usbdinit.h
│ │ │ │ ht32f1655_56_wdt.h
│ │ │ │ ht32_cm3_misc.h
│ │ │ │ ht32_retarget_desc.h
│ │ │ │ ht32_retarget_usbdconf.h
│ │ │ └ ht32_serial.h
│ │ └ src
│ │ │ ht32f1655_56_adc.c
│ │ │ ht32f1655_56_bftm.c
│ │ │ ht32f1655_56_ckcu.c
│ │ │ ht32f1655_56_cmp_op.c
│ │ │ ht32f1655_56_crc.c
│ │ │ ht32f1655_56_ebi.c
│ │ │ ht32f1655_56_exti.c
│ │ │ ht32f1655_56_flash.c
│ │ │ ht32f1655_56_gpio.c
│ │ │ ht32f1655_56_gptm.c
│ │ │ ht32f1655_56_i2c.c
│ │ │ ht32f1655_56_i2s.c
│ │ │ ht32f1655_56_mctm.c
│ │ │ ht32f1655_56_pdma.c
│ │ │ ht32f1655_56_pwrcu.c
│ │ │ ht32f1655_56_rstcu.c
│ │ │ ht32f1655_56_rtc.c
│ │ │ ht32f1655_56_sci.c
│ │ │ ht32f1655_56_spi.c
│ │ │ ht32f1655_56_usart.c
│ │ │ ht32f1655_56_usbd.c
│ │ │ ht32f1655_56_wdt.c
│ │ │ ht32_cm3_misc.c
│ │ │ ht32_retarget.c
│ │ │ ht32_retarget_desc.c
│ │ │ ht32_serial.c
│ │ │ printf.c
│ │ └ syscalls.c
│ └ HT32_USBD_Library
│ ├ example
│ │ │ ht32fxxxxx_usbdconf.h
│ │ │ ht32_usbd_class.c
│ │ │ ht32_usbd_class.h
│ │ │ ht32_usbd_descriptor.c
│ │ └ ht32_usbd_descriptor.h
│ ├ inc
│ │ └ ht32_usbd_core.h
│ └ src
│ └ ht32_usbd_core.c
├ project
│ └ Holtek
│ └ HT32F1656
│ │ config.h
│ │ delay.c
│ │ delay.h
│ │ ht32f1655_56_conf.h
│ │ ht32f165x_it.c
│ │ ht32f165x_usbdconf.h
│ │ main.c
│ │ readme.txt
│ │ sys.c
│ │ sys.h
│ │ system_ht32f165x.c
│ └ MDK_ARM
│ │ fromelf.txt
│ │ HT32F165x_DebugSupport.ini
│ │ ht32_op.s
│ │ Project.uvgui.Jodam QD
│ │ Project.uvgui.LiZhengNian
│ │ Project.uvproj
│ │ startup_ht32f165x.s
│ └ HT32
│ └ Obj
│ └ HT32.hex
├ source_insight
│ │ holtek.bookmarks.xml
│ │ holtek.siproj
│ │ holtek.siproj_settings.xml
│ │ holtek.sip_sym
│ │ holtek.sip_xab
│ │ holtek.sip_xad
│ │ holtek.sip_xc
│ │ holtek.sip_xf
│ │ holtek.sip_xm
│ │ holtek.sip_xr
│ │ holtek.sip_xsb
│ │ holtek.sip_xsd
│ └ holtek.siwork
└ utilities
│ ht32_board.c
│ ht32_board.h
├ common
│ │ ebi_lcd.c
│ │ ebi_lcd.h
│ │ font.h
│ │ i2c_eeprom.c
│ │ i2c_eeprom.h
│ │ ring_buffer.c
│ │ ring_buffer.h
│ │ spi_flash.c
│ │ spi_flash.h
│ │ spi_flash_auto.c
│ │ spi_flash_auto.h
│ │ spi_flash_common.c
│ │ spi_flash_common.h
│ │ spi_flash_MX25L1606E.c
│ │ spi_flash_MX25L1606E.h
│ │ spi_flash_SST25VF016B.c
│ └ spi_flash_SST25VF016B.h
└ HT32_Board
│ ht32f1656_dvb.c
│ ht32f1656_dvb.h
│ ht32f1656_lcd.c
│ ht32f1656_lcd.h
│ ht32f1656_sk.c
└ ht32f1656_sk.h
