簡要概述

示波器Pro版本，在原版的基礎上，擴展了測量負電壓的功能，更新了UI設計，屏幕升級為1.3寸OLED屏。你可以在doc文件夾，獲取設計報告和相關的芯片數據手冊。

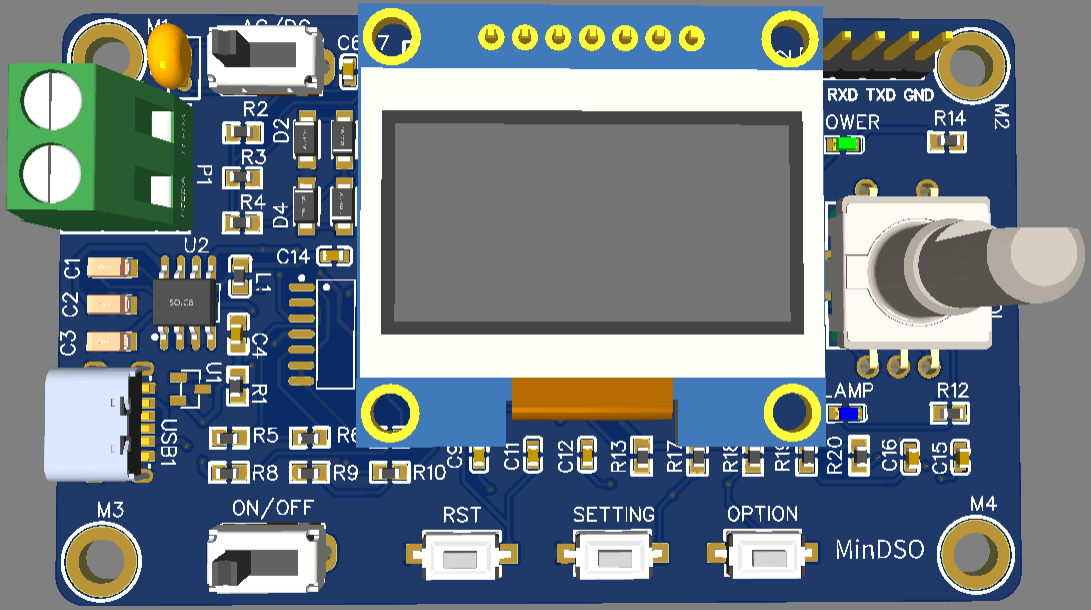

3D仿真效果圖:

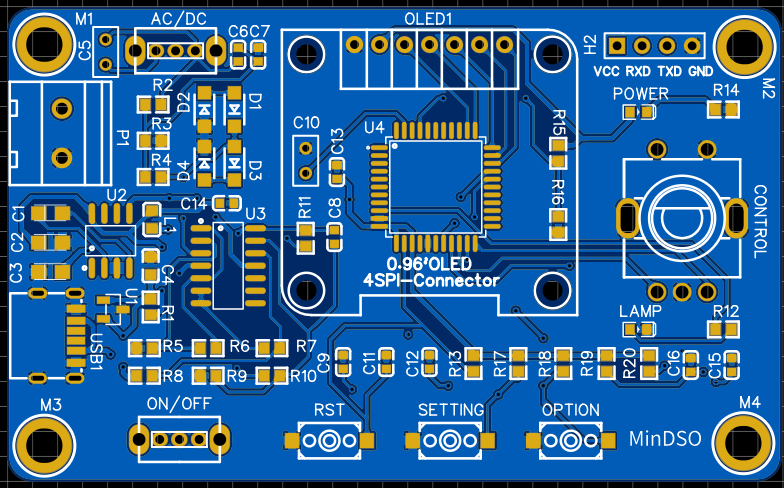

2D仿真效果圖:

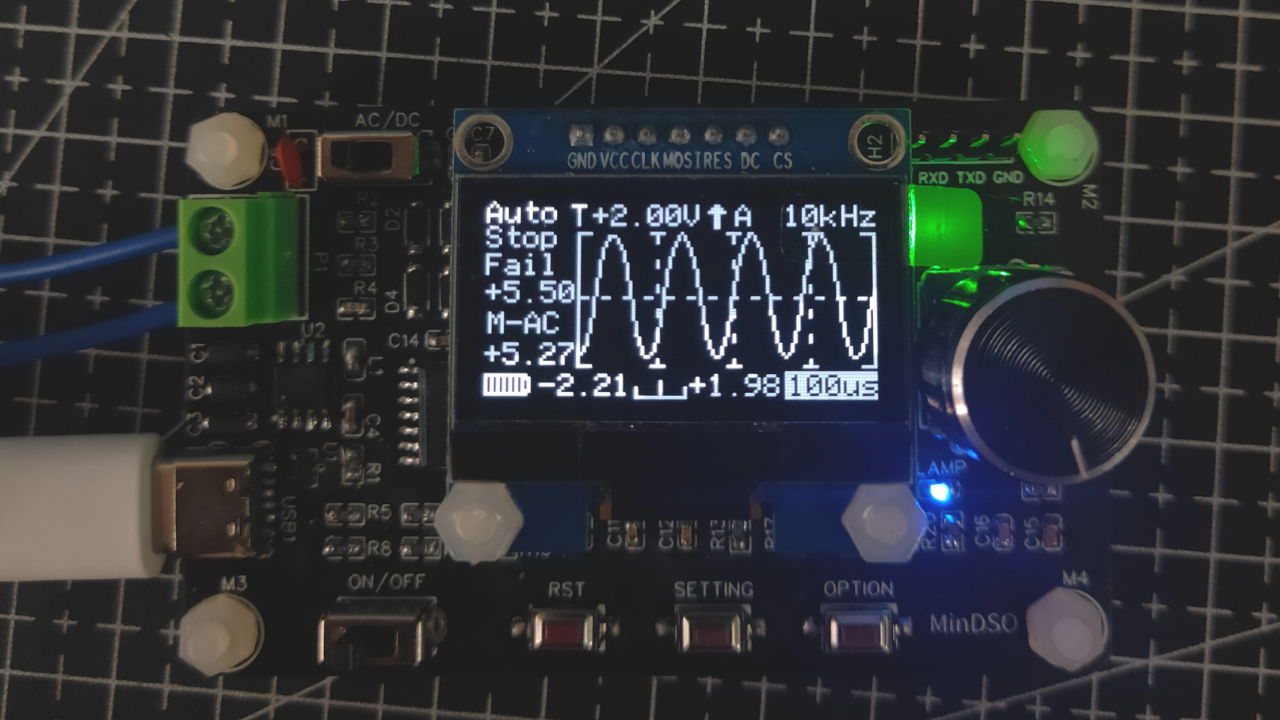

實物效果圖:

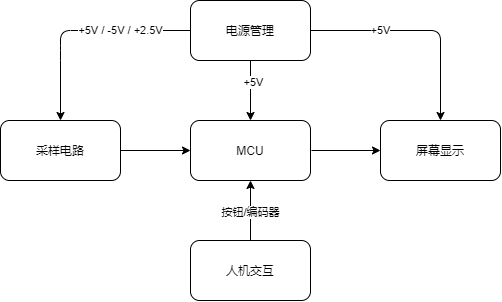

系統架構

Mini示波器采用了一套成本低廉但高效的硬件，配合層次化的軟件框架，實現對常規低頻信號波形的采集、分析、顯示。

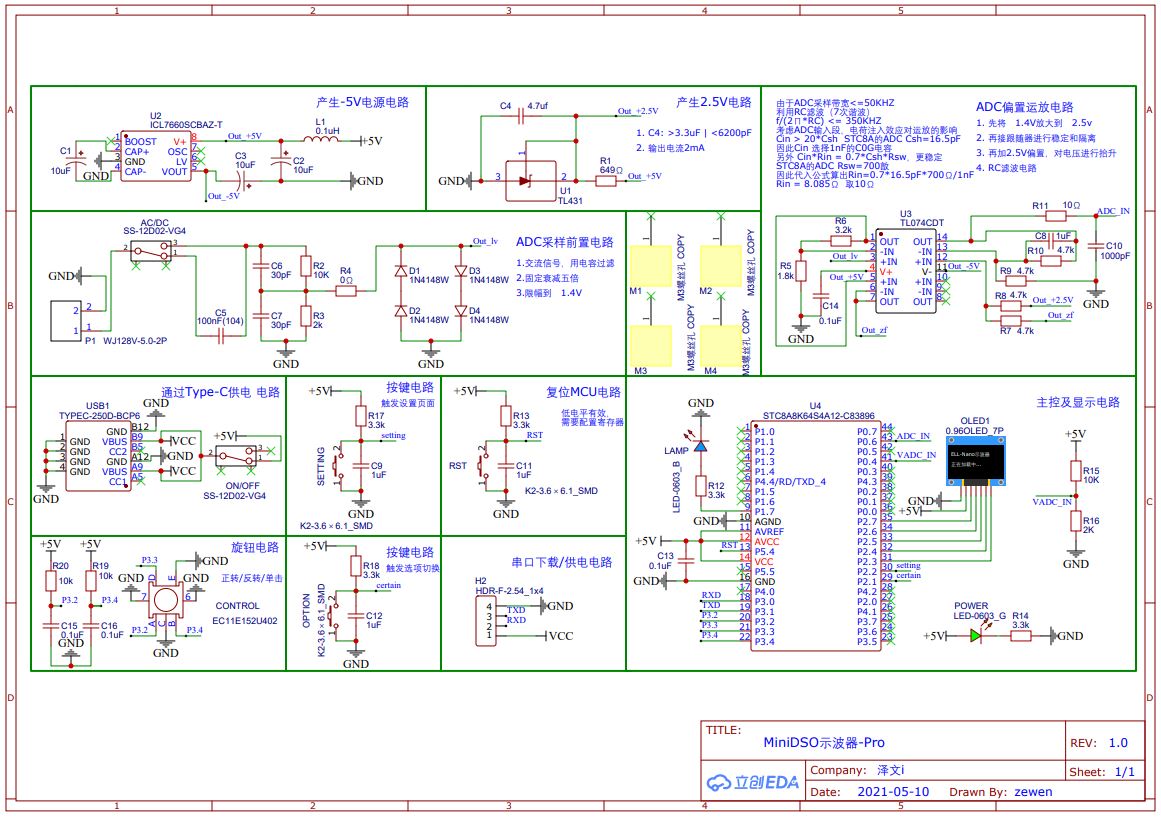

硬件部分的主要工作有：電源管理（5V、2.5V、-5V）；對信號的衰減、限幅、偏置。最后將處理好的電壓信號送入MCU的ADC外設，進行數據采集。由于ADC外設只能采集正電壓，因此我們通過增加偏置電壓的方式，將負電壓抬高來采集。

軟件部分的主要工作有：底層驅動SDK框架、ADC濾波算法、波形數據處理、人機交互界面。SDK提供基本的模塊和外設驅動支持，濾波算法去除噪聲和毛刺，波形處理計算電壓值和頻率，并為波形顯示做準備；人機交互界面提供屏幕顯示（OLED屏）和操作方式（旋鈕和按鍵）。

與原版對比

這一版本的Mini示波器-Pro，相比于原版對硬件部分做了很大擴展，使其可以測到負電壓。軟件部分修改了有30%，主要是在數據處理和UI顯示部分。

調參教程

示波器采樣的原理與原版一致，但是由于硬件上加了許多電路，導致信號呈非線性變化，因此需要對系統計算的結果進行處理。

這里提供兩種辦法：

1. 對原采樣方法進行改進

原版的采樣模式，是利用了芯片自帶的12位ADC進行采樣，所以可以對ADC的采樣函數進行優化。原版使用了查詢法，通過循環等待采樣完成標志位，獲取采樣結果。

頻率的計算，是根據不同的采樣時間（delay延時等待法），來分段計算頻率值。這里可以通過定時器來控制采樣時間，提高精確度。

2. 對原采樣結果上進行擬合

直接在原版的采樣結果上進行數據擬合，這樣做比較快捷，也是我用的方法（主要是趕時間）。但是誤差較大，且需要測算的數據量有一點多。

具體的方法是，首先記錄原采樣的結果，電壓幅度的刻度為0.5V，范圍是從0V到20V。 頻率的刻度為1KHz，范圍是從0KHZ到20KHz。將測算的結果與輸入的信號，一一對應擬合出計算公式，我采用的Excel來操作，選擇的是對數函數來擬合，數據有誤差。

具體需要擬合的函數在chart.c文件中，函數名稱如下：

/* 需要擬合數據的函數如下：*/

void getWaveFreq(void);

void AnalyseData(void);

/* 擬合數據的結果存放在如下變量：*/

VMax_m  /* 存放電壓最大值 */

VMin_m  /* 存放電壓最小值 */

Mvoltage  /* 存放電壓平均值 */

WaveFreq   /* 存放頻率值 */

開發者在調參的時候，可以屏蔽我的擬合代碼，進行原方法采樣結果的記錄，然后進行數據擬合。我會在代碼中進行標注，方便開發者查找和修改。

需要改進的地方

1.硬件的性能還沒有全部發揮出來，測量幅度還可以更高。 2.MCU的性能還沒有榨干，比如沒有用上硬件SPI，提高屏幕刷新率。

開發后記

1.最一開始設想的方案，我是想用上我寫的AntOS操作系統的，但是初版操作系統，為合作式調度，實際使用的過程中，并沒有達到我的預期效果，所以選擇在老劉示波器的基礎工程上修改和優化。

2.硬件設計主要參考了B站唐老師講電賽大佬提供的方案，實際使用的過程中，我又微調了一部分，建議大家可以去閱讀一下硬件電路中使用的幾種芯片數據手冊，這樣心里更有底，不然遇到問題不好排查。

3.大多數元器件，我用的都是0603的封裝，這樣可以讓PCB板設計的更小巧更緊湊，但是不好焊接。

4.下一版本，我將使用STC8AxD4作為主控（因為有DMA）,軟件上使用我現在編寫AntOS（已支持搶占式調度），進一步提高示波器的性能。

目錄│文件列表:

 └ mini-dso-pro

    ├ doc

    │  ├ datasheet

    │  │  └ STC8A-STC8F-20210308.pdf

    │  ├ image

    │  │  │ 2D反面.png

    │  │  │ 2D正面.png

    │  │  │ 3D正面.png

    │  │  │ 實物圖正面.png

    │  │  └ 系統原理圖.png

    │  └ report

    │     └ MinDSO-Pro設計報告.doc

    ├ pcb

    │  │ BOM.xlsx

    │  │ Mini示波器-Pro-sch.pdf

    │  └ Mini示波器-Pro-pcb

    │     │ Gerber_BoardOutline.GKO

    │     │ Gerber_BottomLayer.GBL

    │     │ Gerber_BottomSilkLayer.GBO

    │     │ Gerber_BottomSolderMaskLayer.GBS

    │     │ Gerber_Drill_NPTH.DRL

    │     │ Gerber_Drill_PTH.DRL

    │     │ Gerber_TopLayer.GTL

    │     │ Gerber_TopPasteMaskLayer.GTP

    │     │ Gerber_TopSilkLayer.GTO

    │     │ Gerber_TopSolderMaskLayer.GTS

    │     └ PCB下單必讀.txt

    ├ project

    │  └ MiniDSO-Pro v1.0

    │     │ adc_stc8.c

    │     │ adc_stc8.h

    │     │ bmp.h

    │     │ chart.c

    │     │ chart.h

    │     │ Clear.bat

    │     │ config_stc.h

    │     │ delay.c

    │     │ delay.h

    │     │ EEPROM.bin

    │     │ eeprom.c

    │     │ eeprom.h

    │     │ global.c

    │     │ global.h

    │     │ main.c

    │     │ Mini DSO.uvgui.Administrator

    │     │ Mini DSO.uvopt

    │     │ Mini DSO.uvproj

    │     │ settings.c

    │     │ settings.h

    │     │ ssd1306.c

    │     │ ssd1306.h

    │     │ ssd1306font.h

    │     │ STARTUP.A51

    │     ├ .vscode

    │     │  │ c_cpp_properties.json

    │     │  │ keil-assistant.log

    │     │  │ uv4.log

    │     │  └ uv4.log.lock

    │     ├ Objects

    │     │  │ Mini_DSO

    │     │  └ Mini_DSO.hex

    │     └ uart

    │        │ drv_uart.c

    │        └ drv_uart.h

    └ tools

       └ tl431計算器.zip
