項目編號：E536
文件大?。?0M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述
青島大學2020年電賽校選代碼
要求：
1.三種控制模式，對應PWM（1000HZ）輸出20/30/70
2.數碼管動態顯示模式，溫度和倒計時
3.按鍵控制工作模式，定時運行，停止和溫度顯示
4.DS18B20溫度檢測
5.LED顯示工作模式
方案：使用freeRTOS，設置了六個進程，分別為控制中心，按鍵檢測，溫度檢測，數碼管顯示，PWM輸出，LED顯示。
電路部分

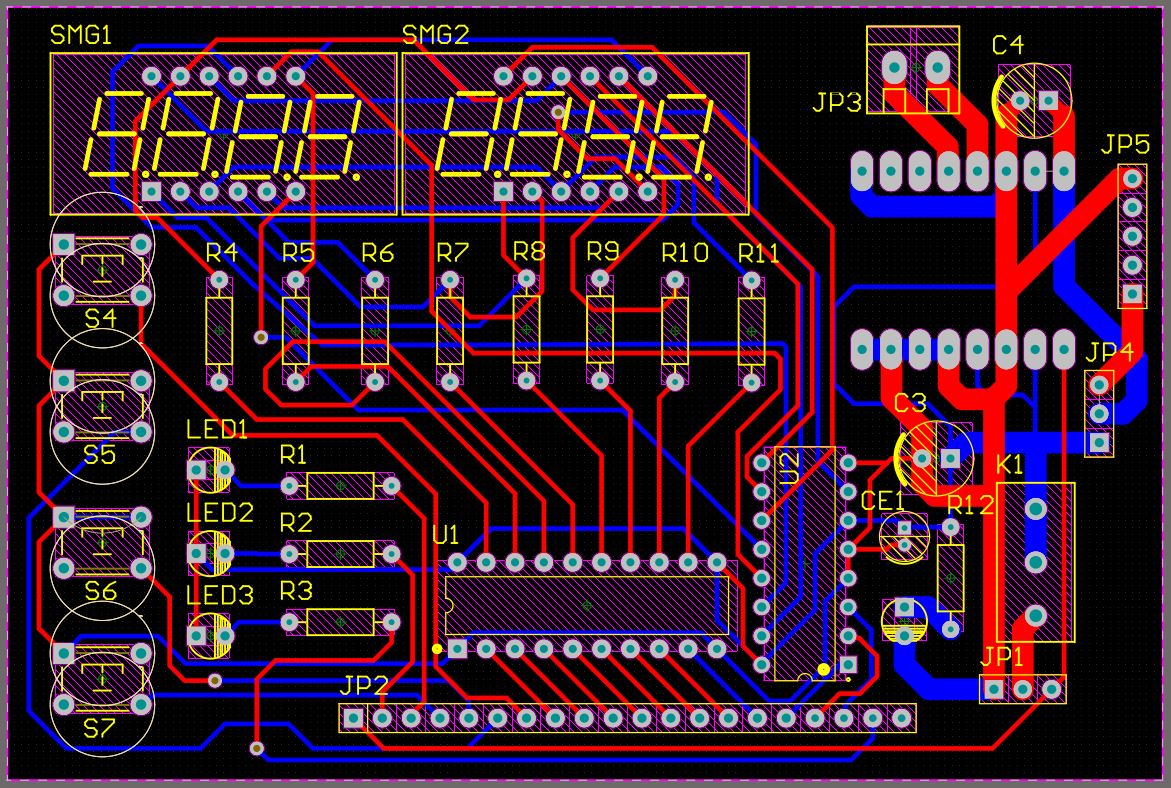

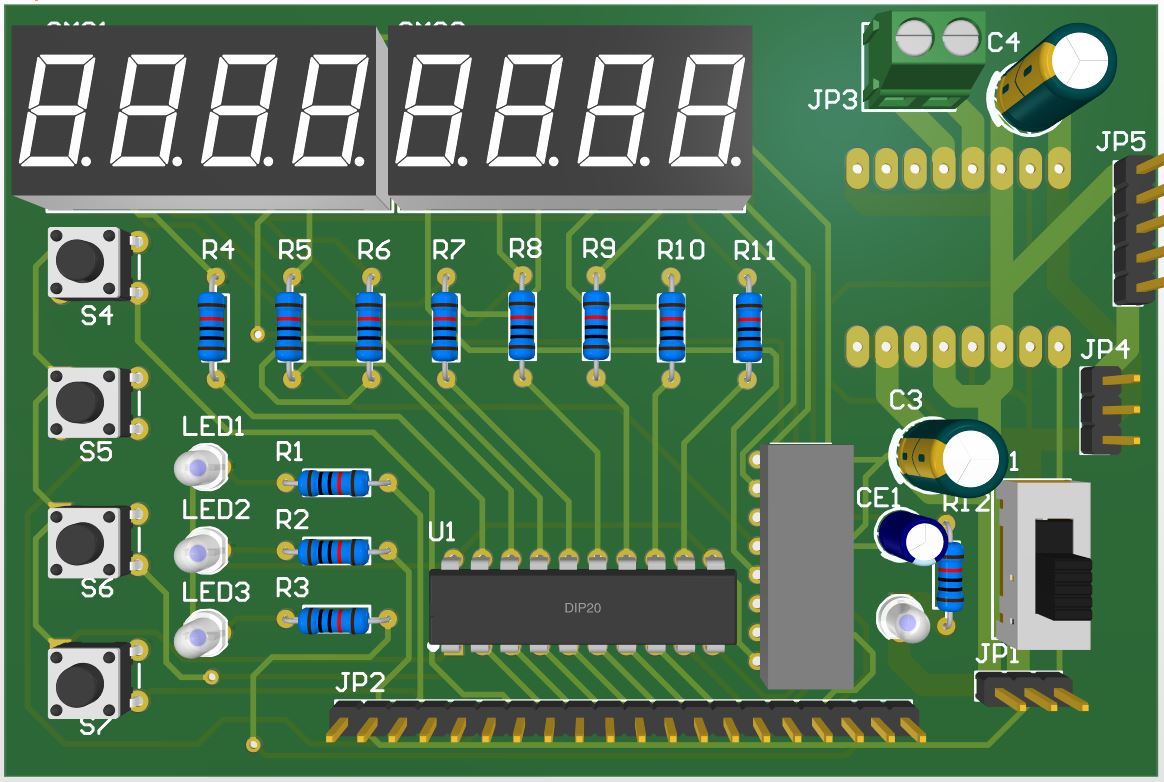

原理圖與PCB繪制都使用AD完成，放在/PCB目錄下，與正點原子mini板通過排母連接，電源通過排線連接，同時提供額外的供電接口，使用跳線切換。電機驅動模塊使用TB6612FNG,額外供電接口使用USB轉2.54mm排針。數碼管驅動使用74LS138與74HC573。
備注
1.使用了正點原子mini板上的PB2接口作為輸入，因?yàn)镻B2在板子上用作BOOT1,通過跳線接地,所以不使用跳線帽，而是通過一個100k電阻下拉。
2.原理圖與實際PCB切換了PC9與PB14,還有其他差別，以PCB為準。
3.使用板載DS18B20,溫度檢測與延時代碼均來自網絡。
4.PCB上的開關和接線端子封裝有問題，實際直接使用導線短接。
目錄│文件列表:
│ QDU-Electronic-Design.rar
└ QDU-Electronic-Design
└ QDU-Electronic-Design
│ .mxproject
│ compertition.ioc
├ Core
│ ├ Inc
│ │ │ FreeRTOSConfig.h
│ │ │ main.h
│ │ │ stm32f1xx_hal_conf.h
│ │ └ stm32f1xx_it.h
│ └ Src
│ │ delay.c
│ │ delay.h
│ │ display.c
│ │ display.h
│ │ ds18b20.c
│ │ ds18b20.h
│ │ freertos.c
│ │ main.c
│ │ stm32f1xx_hal_msp.c
│ │ stm32f1xx_hal_timebase_tim.c
│ │ stm32f1xx_it.c
│ │ sys.c
│ │ sys.h
│ └ system_stm32f1xx.c
├ Drivers
│ ├ CMSIS
│ │ │ LICENSE.txt
│ │ ├ Core
│ │ │ ├ Include
│ │ │ │ │ cmsis_armcc.h
│ │ │ │ │ cmsis_armclang.h
│ │ │ │ │ cmsis_compiler.h
│ │ │ │ │ cmsis_gcc.h
│ │ │ │ │ cmsis_iccarm.h
│ │ │ │ │ cmsis_version.h
│ │ │ │ │ core_armv8mbl.h
│ │ │ │ │ core_armv8mml.h
│ │ │ │ │ core_cm0.h
│ │ │ │ │ core_cm0plus.h
│ │ │ │ │ core_cm1.h
│ │ │ │ │ core_cm23.h
│ │ │ │ │ core_cm3.h
│ │ │ │ │ core_cm33.h
│ │ │ │ │ core_cm4.h
│ │ │ │ │ core_cm7.h
│ │ │ │ │ core_sc000.h
│ │ │ │ │ core_sc300.h
│ │ │ │ │ mpu_armv7.h
│ │ │ │ │ mpu_armv8.h
│ │ │ │ └ tz_context.h
│ │ │ └ Template
│ │ │ └ ARMv8-M
│ │ │ │ main_s.c
│ │ │ └ tz_context.c
│ │ ├ Core_A
│ │ │ ├ Include
│ │ │ │ │ cmsis_armcc.h
│ │ │ │ │ cmsis_armclang.h
│ │ │ │ │ cmsis_compiler.h
│ │ │ │ │ cmsis_cp15.h
│ │ │ │ │ cmsis_gcc.h
│ │ │ │ │ cmsis_iccarm.h
│ │ │ │ │ core_ca.h
│ │ │ │ └ irq_ctrl.h
│ │ │ └ Source
│ │ │ └ irq_ctrl_gic.c
│ │ ├ Device
│ │ │ └ ST
│ │ │ └ STM32F1xx
│ │ │ ├ Include
│ │ │ │ │ stm32f100xb.h
│ │ │ │ │ stm32f100xe.h
│ │ │ │ │ stm32f101x6.h
│ │ │ │ │ stm32f101xb.h
│ │ │ │ │ stm32f101xe.h
│ │ │ │ │ stm32f101xg.h
│ │ │ │ │ stm32f102x6.h
│ │ │ │ │ stm32f102xb.h
│ │ │ │ │ stm32f103x6.h
│ │ │ │ │ stm32f103xb.h
│ │ │ │ │ stm32f103xe.h
│ │ │ │ │ stm32f103xg.h
│ │ │ │ │ stm32f105xc.h
│ │ │ │ │ stm32f107xc.h
│ │ │ │ │ stm32f1xx.h
│ │ │ │ └ system_stm32f1xx.h
│ │ │ └ Source
│ │ │ └ Templates
│ │ │ │ system_stm32f1xx.c
│ │ │ ├ arm
│ │ │ │ │ startup_stm32f100xb.s
│ │ │ │ │ startup_stm32f100xe.s
│ │ │ │ │ startup_stm32f101x6.s
│ │ │ │ │ startup_stm32f101xb.s
│ │ │ │ │ startup_stm32f101xe.s
│ │ │ │ │ startup_stm32f101xg.s
│ │ │ │ │ startup_stm32f102x6.s
│ │ │ │ │ startup_stm32f102xb.s
│ │ │ │ │ startup_stm32f103x6.s
│ │ │ │ │ startup_stm32f103xb.s
│ │ │ │ │ startup_stm32f103xe.s
│ │ │ │ │ startup_stm32f103xg.s
│ │ │ │ │ startup_stm32f105xc.s
│ │ │ │ └ startup_stm32f107xc.s
│ │ │ ├ gcc
│ │ │ │ │ startup_stm32f100xb.s
│ │ │ │ │ startup_stm32f100xe.s
│ │ │ │ │ startup_stm32f101x6.s
│ │ │ │ │ startup_stm32f101xb.s
│ │ │ │ │ startup_stm32f101xe.s
│ │ │ │ │ startup_stm32f101xg.s
│ │ │ │ │ startup_stm32f102x6.s
│ │ │ │ │ startup_stm32f102xb.s
│ │ │ │ │ startup_stm32f103x6.s
│ │ │ │ │ startup_stm32f103xb.s
│ │ │ │ │ startup_stm32f103xe.s
│ │ │ │ │ startup_stm32f103xg.s
│ │ │ │ │ startup_stm32f105xc.s
│ │ │ │ └ startup_stm32f107xc.s
│ │ │ └ iar
│ │ │ │ startup_stm32f100xb.s
│ │ │ │ startup_stm32f100xe.s
│ │ │ │ startup_stm32f101x6.s
