項目編號：E666
文件大?。?.2M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
一.本設計的主要功能是，通過心率傳感器檢測駕駛員脈搏，MPU6050加速度傳感器檢測駕駛員頭部加速度，來判斷駕駛員是否犯困（表情并且偷笑）。
本設計包含本設計的原理圖，硬件清單，STM32代碼，測試時的串口輸出內容TXT。
二.硬件組成
-硬件總成本100以內。

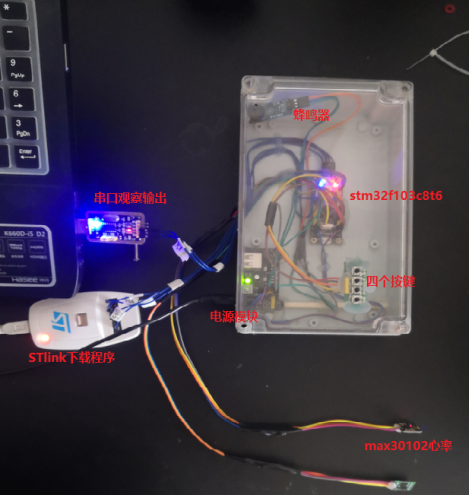

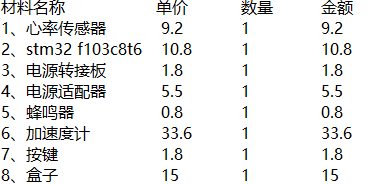

-硬件清單截圖，表格會放在在資料里。

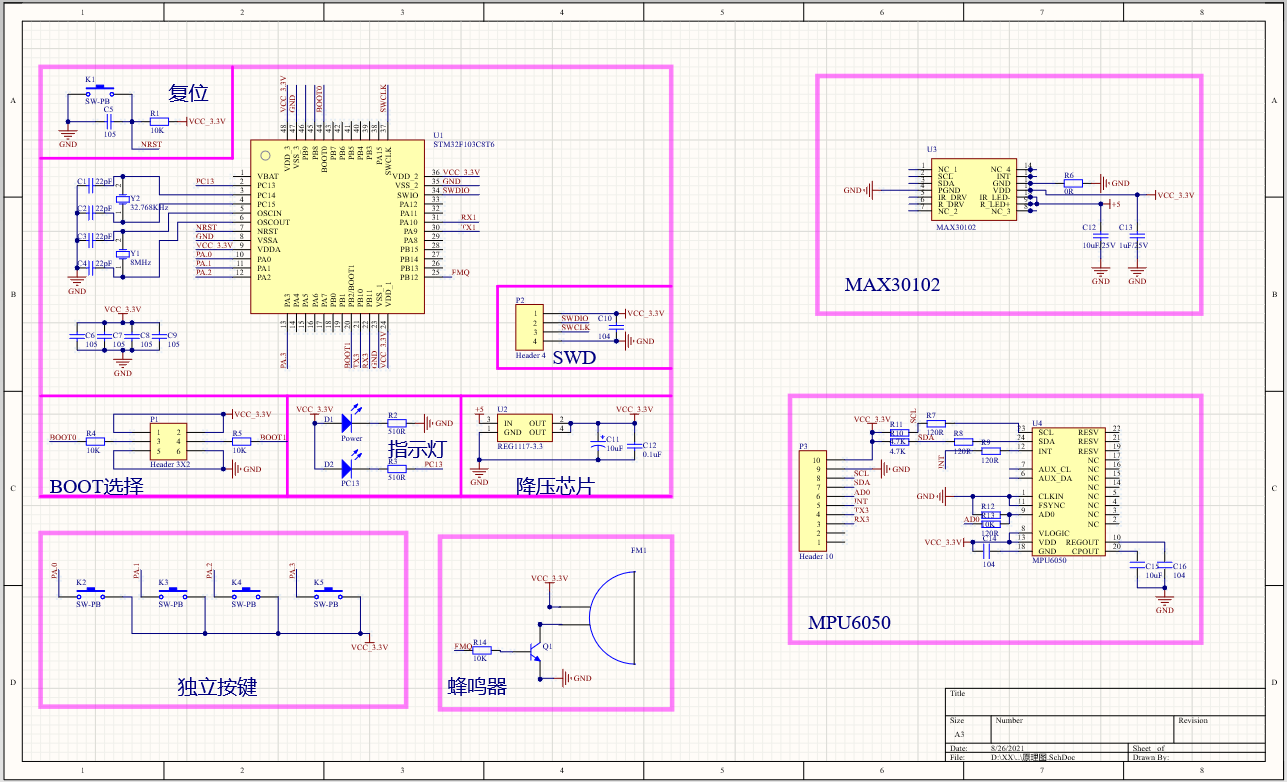

三.原理圖
原理圖部分要說明兩點
1、MAX30102是網上隨便找了個圖照著畫的。led的部分沒畫，在淘寶買的模塊，沒有原理圖。
2、mpu6050是參考原子的，實際用的是串口輸出的mpu6050，接的是單片機的串口3，mpu6050部分電路中串口部分只畫了引腳標號，連接到了單片機的串口3.
四.實現的功能
1、持續實時計算30秒內的平均脈搏
2、按鍵1按下后將一分鐘內的平均脈搏設為正常脈搏，正常脈博值更新后蜂鳴器隔一秒響一次，正常脈博值未更新時蜂鳴器一秒響4次，這樣能知道當前什么狀態，報警狀態就是一直響。如果已經按下過按鍵一 ，那再按一次就會蜂鳴器快響，并計算平均值，計算完蜂鳴器再慢響，相當于更新了一次平均值。
3、按鍵2按下，實時檢測xyz加速度，并且設置對應的三個報警值，超過報警值蜂鳴器報警，需要按按鍵4手動取消報警，報警值設置程序中采用宏定義的方式，方便用戶更改調試，每次更改后需重新下載程序。再按一次按鍵2 加虛度檢測停止工作。按鍵2 相當于只檢測加速度。
4、第三個按鍵按下，脈搏報警值和加速度報警值每兩分鐘改變一次，超過報警值就報警。并開始計時，到達十分鐘觸發報警。如果中途發生超過報警值的報警按取消報警停止報警10分鐘計時停止也不重新計，第三個按鍵再按一次，就停止。
5、按第四個按鍵取消報警。
五.
目錄│文件列表:
└ 疲勞駕駛檢測全套資料
│ 原理圖.SchDoc
│ 方案初稿.xlsx
│ 測試時串口輸出.txt
│ 硬件清單.xlsx
└ stm32代碼
│ keilkilll.bat
├ CORE
│ │ core_cm3.c
│ │ core_cm3.h
│ │ startup_stm32f10x_hd.s
│ └ startup_stm32f10x_md.s
├ HARDWARE
│ ├ EXTI
│ │ │ exti.c
│ │ └ exti.h
│ ├ KEY
│ │ │ key.c
│ │ │ key.h
│ │ │ led.c
│ │ └ led.h
│ ├ MAX30102
│ │ ├ algorithm
│ │ │ │ algorithm.c
│ │ │ └ algorithm.h
│ │ ├ IIC
│ │ │ │ myiic.c
│ │ │ └ myiic.h
│ │ └ MAX30102
│ │ │ MAX30102.c
│ │ │ MAX30102.c.orig
│ │ └ MAX30102.h
│ ├ OLED
│ │ │ bmp.h
│ │ │ oled.c
│ │ │ oled.h
│ │ └ oledfont.h
│ └ TIMER
│ │ timer.c
│ └ timer.h
├ OBJ
│ │ algorithm.crf
│ │ algorithm.d
│ │ algorithm.o
│ │ core_cm3.crf
│ │ core_cm3.d
│ │ core_cm3.o
│ │ delay.crf
│ │ delay.d
│ │ delay.o
│ │ ExtDll.iex
│ │ exti.crf
│ │ exti.d
│ │ exti.o
│ │ key.crf
│ │ key.d
│ │ key.o
│ │ main.crf
│ │ main.d
│ │ main.o
│ │ max30102.crf
│ │ max30102.d
│ │ max30102.o
│ │ misc.crf
│ │ misc.d
│ │ misc.o
│ │ myiic.crf
│ │ myiic.d
│ │ myiic.o
│ │ OLED.axf
│ │ OLED.build_log.htm
│ │ oled.crf
│ │ oled.d
│ │ OLED.hex
│ │ OLED.htm
│ │ OLED.lnp
│ │ oled.o
│ │ OLED.sct
│ │ OLED_Target 1.dep
│ │ startup_stm32f10x_hd.d
│ │ startup_stm32f10x_hd.o
│ │ stm32f10x_adc.crf
│ │ stm32f10x_adc.d
│ │ stm32f10x_adc.o
│ │ stm32f10x_bkp.crf
│ │ stm32f10x_bkp.d
│ │ stm32f10x_bkp.o
│ │ stm32f10x_can.crf
│ │ stm32f10x_can.d
│ │ stm32f10x_can.o
│ │ stm32f10x_cec.crf
│ │ stm32f10x_cec.d
│ │ stm32f10x_cec.o
│ │ stm32f10x_crc.crf
│ │ stm32f10x_crc.d
│ │ stm32f10x_crc.o
│ │ stm32f10x_dac.crf
│ │ stm32f10x_dac.d
│ │ stm32f10x_dac.o
│ │ stm32f10x_dbgmcu.crf
│ │ stm32f10x_dbgmcu.d
│ │ stm32f10x_dbgmcu.o
│ │ stm32f10x_dma.crf
│ │ stm32f10x_dma.d
│ │ stm32f10x_dma.o
│ │ stm32f10x_exti.crf
│ │ stm32f10x_exti.d
│ │ stm32f10x_exti.o
│ │ stm32f10x_flash.crf
│ │ stm32f10x_flash.d
│ │ stm32f10x_flash.o
│ │ stm32f10x_fsmc.crf
│ │ stm32f10x_fsmc.d
│ │ stm32f10x_fsmc.o
│ │ stm32f10x_gpio.crf
│ │ stm32f10x_gpio.d
│ │ stm32f10x_gpio.o
│ │ stm32f10x_i2c.crf
│ │ stm32f10x_i2c.d
│ │ stm32f10x_i2c.o
│ │ stm32f10x_it.crf
│ │ stm32f10x_it.d
│ │ stm32f10x_it.o
│ │ stm32f10x_iwdg.crf
│ │ stm32f10x_iwdg.d
│ │ stm32f10x_iwdg.o
│ │ stm32f10x_pwr.crf
│ │ stm32f10x_pwr.d
│ │ stm32f10x_pwr.o
│ │ stm32f10x_rcc.crf
│ │ stm32f10x_rcc.d
│ │ stm32f10x_rcc.o
│ │ stm32f10x_rtc.crf
│ │ stm32f10x_rtc.d
│ │ stm32f10x_rtc.o
│ │ stm32f10x_sdio.crf
│ │ stm32f10x_sdio.d
│ │ stm32f10x_sdio.o
│ │ stm32f10x_spi.crf
│ │ stm32f10x_spi.d
│ │ stm32f10x_spi.o
│ │ stm32f10x_tim.crf
│ │ stm32f10x_tim.d
│ │ stm32f10x_tim.o
│ │ stm32f10x_usart.crf
│ │ stm32f10x_usart.d
│ │ stm32f10x_usart.o
│ │ stm32f10x_wwdg.crf
│ │ stm32f10x_wwdg.d
│ │ stm32f10x_wwdg.o
│ │ sys.crf
│ │ sys.d
│ │ sys.o
│ │ system_stm32f10x.crf
│ │ system_stm32f10x.d
│ │ system_stm32f10x.o
│ │ timer.crf
│ │ timer.d
│ │ timer.o
│ │ usart.crf
│ │ usart.d
│ └ usart.o
├ STM32F10x_FWLib
│ ├ inc
│ │ │ misc.h
│ │ │ stm32f10x_adc.h
│ │ │ stm32f10x_bkp.h
│ │ │ stm32f10x_can.h
│ │ │ stm32f10x_cec.h
│ │ │ stm32f10x_crc.h
│ │ │ stm32f10x_dac.h
│ │ │ stm32f10x_dbgmcu.h
│ │ │ stm32f10x_dma.h
│ │ │ stm32f10x_exti.h
│ │ │ stm32f10x_flash.h
│ │ │ stm32f10x_fsmc.h
│ │ │ stm32f10x_gpio.h
│ │ │ stm32f10x_i2c.h
│ │ │ stm32f10x_iwdg.h
│ │ │ stm32f10x_pwr.h
│ │ │ stm32f10x_rcc.h
│ │ │ stm32f10x_rtc.h
│ │ │ stm32f10x_sdio.h
│ │ │ stm32f10x_spi.h
│ │ │ stm32f10x_tim.h
│ │ │ stm32f10x_usart.h
│ │ └ stm32f10x_wwdg.h
│ └ src
│ │ misc.c
│ │ stm32f10x_adc.c
│ │ stm32f10x_bkp.c
│ │ stm32f10x_can.c
│ │ stm32f10x_cec.c
│ │ stm32f10x_crc.c
│ │ stm32f10x_dac.c
│ │ stm32f10x_dbgmcu.c
│ │ stm32f10x_dma.c
│ │ stm32f10x_exti.c
│ │ stm32f10x_flash.c
│ │ stm32f10x_fsmc.c
│ │ stm32f10x_gpio.c
│ │ stm32f10x_i2c.c
│ │ stm32f10x_iwdg.c
│ │ stm32f10x_pwr.c
│ │ stm32f10x_rcc.c
│ │ stm32f10x_rtc.c
│ │ stm32f10x_sdio.c
│ │ stm32f10x_spi.c
│ │ stm32f10x_tim.c
│ │ stm32f10x_usart.c
│ └ stm32f10x_wwdg.c
├ SYSTEM
│ ├ delay
│ │ │ delay.c
│ │ └ delay.h
│ ├ sys
│ │ │ sys.c
│ │ └ sys.h
│ └ usart
│ │ usart.c
│ └ usart.h
└ USER
│ EventRecorderStub.scvd
│ JLinkSettings.ini
│ main.c
│ OLED.uvguix.Administrator
│ OLED.uvguix.zheng
│ OLED.uvoptx
│ OLED.uvprojx
│ stm32f10x.h
│ stm32f10x_conf.h
│ stm32f10x_it.c
│ stm32f10x_it.h
│ system_stm32f10x.c
│ system_stm32f10x.h
├ DebugConfig
│ └ Target_1_STM32F103C8_1.0.0.dbgconf
└ Listings
│ OLED.map
└ startup_stm32f10x_hd.lst
