項目編號：E87

文件大小：797K

源碼說明：帶中文注釋

開發環境：C編譯

簡要概述：

工欲善其事，必先利其器。 這個開源項目使用STM32F103C8T6-BluePill（8元包郵）來制作T12焊臺控制器，助你擁有一個得心應手的焊臺?。。?br/>此控制器命名為T20，和J20航模遙控器做成一個系列，20也象征著開發時間。

元件清單(BOM)

• （1）T12烙鐵頭（焊貼片用刀頭，焊插件用尖頭）

• （2）烙鐵手柄（筆者買的907手柄）、硅膠線（5線）、烙鐵支架（帶NTC電阻10k、震動開關）、航插（5線）

• （3）24V4A開關電源，給烙鐵供電 淘寶商品鏈接

• （4）DC-DC降壓模塊，24V轉5V，給控制板供電 淘寶商品鏈接

• （5）旋轉編碼器 淘寶商品鏈接

• （6）OLED顯示屏（7腳SPI） 淘寶商品鏈接

• （7）STM32F103C8T6最小系統板

• （8）IRF9540 MOS管P溝道，驅動電烙鐵的 淘寶商品鏈接

• （9）SS8050三極管

• （10）肖特基二極管（用來續流）

• （11）運算放大器AD823 淘寶商品鏈接

• （12）3.3v穩壓管 淘寶商品鏈接

• （13）18v穩壓管 淘寶商品鏈接

• （14）電解電容100uF（用來穩壓）

• （15）獨石電容0.1uF（用來濾波），又稱104電容

• （16）有源蜂鳴器5V的（接電即響）

• （17）470Ω、1k、51k、10k、100k電阻若干

• （18）500k可調電阻 淘寶商品鏈接

• （19）ST-LINK V2下載器
  調試STM32性價比極高，可燒寫程序，可斷點調試

引腳說明

• OLED_D0 -> PB13

• OLED_D1 -> PB15

• OLED_RES -> PB15

• OLED_DC -> PB11

• OLED_CS -> PB12

• BM_CLK -> PB0

• BM_DT -> PB3

• BM_SW -> PB1

• BEEPER -> PB9

• NTC -> PA6

• T12_ADC -> PA4

• HEAT -> PA0

• SLEEP -> PA8

• TX -> PA9

• RX -> PA10

文件列表：

目錄│文件列表:

 └ STM32_T12_Controller-main

    ├ doc

    │  │ CN14.jpg

    │  │ EN14.jpg

    │  │ logo.bmp

    │  │ logo.png

    │  │ off14.jpg

    │  │ on14.jpg

    │  │ Set14.jpg

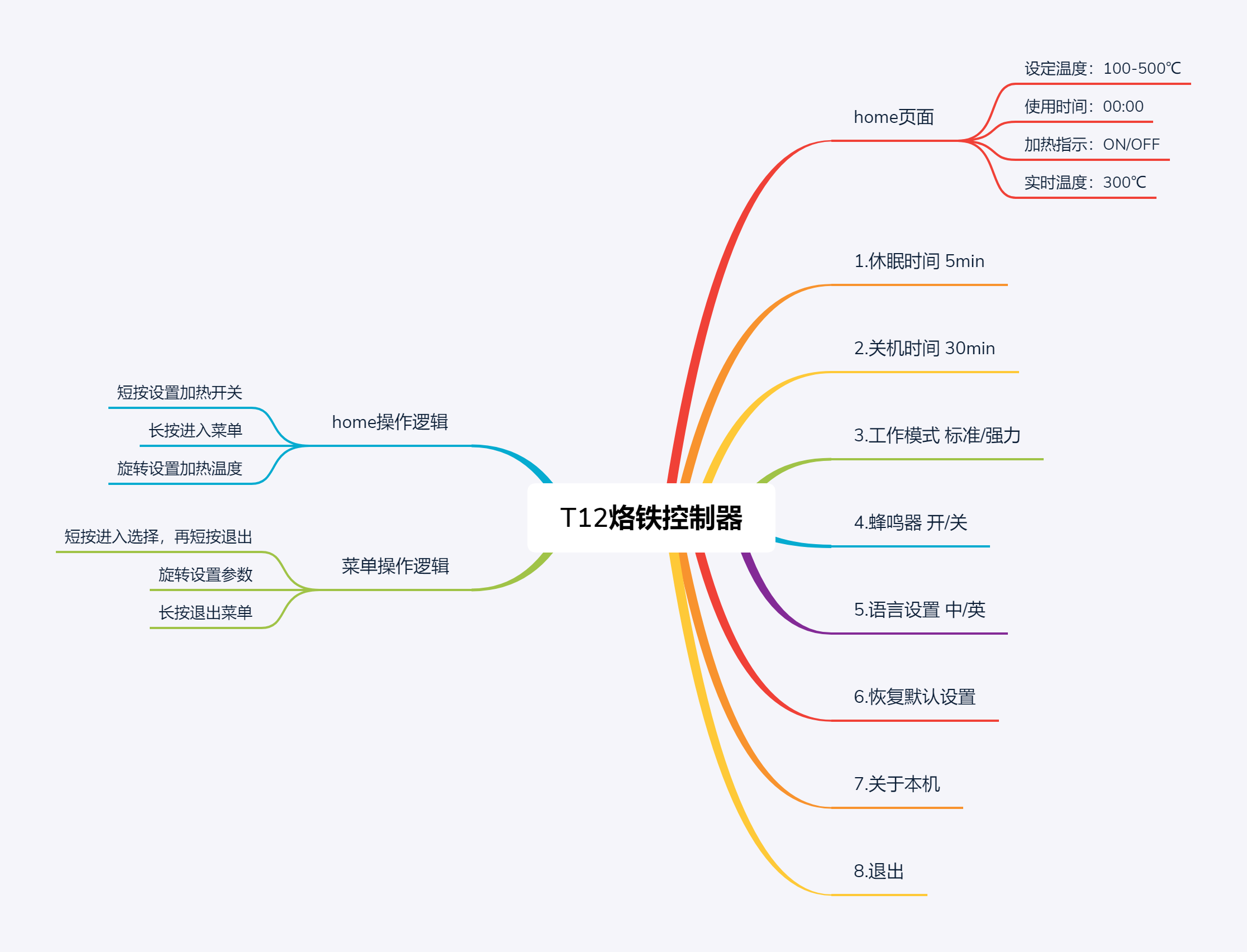

    │  │ T12焊臺控制器菜單設計.png

    │  │ 休眠16.jpg

    │  └ 升溫16.jpg

    ├ hardware

    │  │ T20SolderingStationController_V1.0_Schematic.pdf

    │  │ T20SolderingStationController_V1.1_Schematic.pdf

    │  │ T20SolderingStationController_V1.2_Schematic.pdf

    │  └ T20SolderingStationController_V1.3_Schematic.pdf

    ├ references

    │  │ F1-T12_complete.png

    │  └ SolderingStation2_u8glib_v1.7.ino

    └ software

       │ keilkilll.bat

       │ README.TXT

       ├ CORE

       │  │ core_cm3.c

       │  │ core_cm3.h

       │  └ startup_stm32f10x_md.s

       ├ HARDWARE

       │  │ main.h

       │  └ Config

       │     │ adc.c

       │     │ adc.h

       │     │ beeper.c

       │     │ beeper.h

       │     │ delay.c

       │     │ delay.h

       │     │ flash.c

       │     │ flash.h

       │     │ key.c

       │     │ key.h

       │     │ max6675.c

       │     │ max6675.h

       │     │ menu.c

       │     │ menu.h

       │     │ oled.c

       │     │ oled.h

       │     │ oledfont.h

       │     │ pid.c

       │     │ pid.h

       │     │ setting.c

       │     │ setting.h

       │     │ sys.c

       │     │ sys.h

       │     │ usart.c

       │     └ usart.h

       ├ OBJ

       │  └ T20.hex

       ├ STM32F10x_FWLib

       │  ├ inc

       │  │  │ misc.h

       │  │  │ stm32f10x_adc.h

       │  │  │ stm32f10x_bkp.h

       │  │  │ stm32f10x_can.h

       │  │  │ stm32f10x_cec.h

       │  │  │ stm32f10x_crc.h

       │  │  │ stm32f10x_dac.h

       │  │  │ stm32f10x_dbgmcu.h

       │  │  │ stm32f10x_dma.h

       │  │  │ stm32f10x_exti.h

       │  │  │ stm32f10x_flash.h

       │  │  │ stm32f10x_fsmc.h

       │  │  │ stm32f10x_gpio.h

       │  │  │ stm32f10x_i2c.h

       │  │  │ stm32f10x_iwdg.h

       │  │  │ stm32f10x_pwr.h

       │  │  │ stm32f10x_rcc.h

       │  │  │ stm32f10x_rtc.h

       │  │  │ stm32f10x_sdio.h

       │  │  │ stm32f10x_spi.h

       │  │  │ stm32f10x_tim.h

       │  │  │ stm32f10x_usart.h

       │  │  └ stm32f10x_wwdg.h

       │  └ src

       │     │ misc.c

       │     │ stm32f10x_adc.c

       │     │ stm32f10x_bkp.c

       │     │ stm32f10x_can.c

       │     │ stm32f10x_cec.c

       │     │ stm32f10x_crc.c

       │     │ stm32f10x_dac.c

       │     │ stm32f10x_dbgmcu.c

       │     │ stm32f10x_dma.c

       │     │ stm32f10x_exti.c

       │     │ stm32f10x_flash.c

       │     │ stm32f10x_fsmc.c

       │     │ stm32f10x_gpio.c

       │     │ stm32f10x_i2c.c

       │     │ stm32f10x_iwdg.c

       │     │ stm32f10x_pwr.c

       │     │ stm32f10x_rcc.c

       │     │ stm32f10x_rtc.c

       │     │ stm32f10x_sdio.c

       │     │ stm32f10x_spi.c

       │     │ stm32f10x_tim.c

       │     │ stm32f10x_usart.c

       │     └ stm32f10x_wwdg.c

       └ USER

          │ JLinkSettings.ini

          │ main.c

          │ stm32f10x.h

          │ stm32f10x_conf.h

          │ stm32f10x_it.c

          │ stm32f10x_it.h

          │ system_stm32f10x.c

          │ system_stm32f10x.h

          │ T20.uvoptx

          │ T20.uvprojx

          └ DebugConfig

             └ T20_STM32F103C8_1.0.0.dbgconf
