簡要概述：

利用STM32F103精確控制步進電機

一、用到的元器件

STM32F103C8T6

42步進電機（42SHDC4040-17B）

TB6600電機驅動器升級版

二、42步進電機

1.步進電機的基本知識

（1）拍數——每一次循環所包含的通電狀態數（電機轉過一個齒距角所需脈沖數）

（2）單拍制分配方式——狀態數=相數

（3）雙拍制分配方式——狀態數=相數的兩倍

（4）步距角 ——步進機通過一個電脈沖轉子轉過的角度

N:一個周期的運行拍數

Zr：轉子齒數

拍數：N=km

m:相數

k=1單拍制

k=2雙拍制

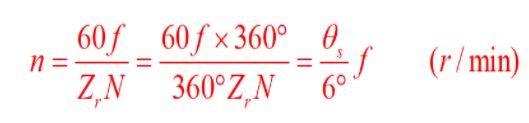

（5）轉速

6）角度細分的原理

電磁力的大小與繞組通電電流的大小有關。

當通電相的電流并不馬上升到位，而斷電相的電流也非立即降為0時，它們所產生的磁場合力，會使轉子有一個新的平衡位置，這個新的平衡位置是在原來的步距角范圍內。

2. 42步進電機參數

無法查找到42SHDC4040-17B型號的詳細資料，以通用42步進電機為例：

步距角 1.8°

步距角精度 ±5%

相數 2相

勵磁方式 混合式

轉子齒數 50

拍制 雙拍制

其他參數：無

由步距角=1.8°推算出轉子齒數為50，拍制為雙拍制

3. 42步進電機速度與角度控制

電機的轉速與脈沖頻率成正比，電機轉過的角度與脈沖數成正比。所以控制脈沖數和脈沖頻率就可以精確調速。

理論上步進電機轉速 = 頻率 * 60 /((360/T)*x)

• 轉速單位： 轉/ 分

• 頻率單位：赫茲

• x 細分倍數

• T 步距角

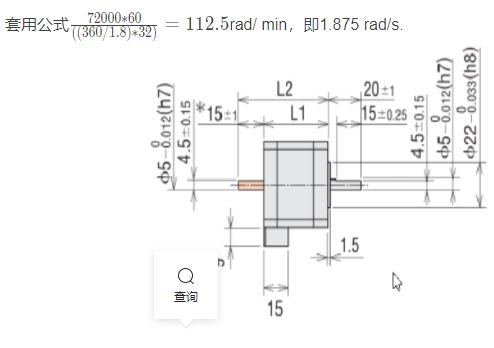

  例如，在本實驗中，32細分；頻率72000 赫茲；步距角1.8°；

三、TB6600電機驅動器升級版參數

TB6600步進電機驅動器升級版是一款專業的兩相步進電機驅動，可實現正反轉控制。通過S1,S2,S3 3位撥碼開關選擇7檔細分控制(1,2/A,2/B,4,8,16,32,)，通過S4,S5,S6 3位撥碼開關選擇8 檔電流控制（0.5A，1A，1.5A，2A，2.5A，2.8A,3.0A,3.5A）。適合驅動57,42 型兩相、四相混合式步進電機。

1.信號輸入端

PUL+：脈沖信號輸入正。( CP+ )

PUL-：脈沖信號輸入負。( CP- )

DIR+：電機正、反轉控制正。

DIR-：電機正、反轉控制負。

EN+：電機脫機控制正。

EN-：電機脫機控制負。

共陽極接法：分別將PUL+，DIR+，EN+連接到控制系統的電源上， 如果此電源是+5V則可直接接入，如果此電源大于+5V，則須外部另加限流電阻R，保證給驅動器內部光藕提供8—15mA 的驅動電流。

共陰極接法：分別將 PUL-，DIR-，EN-連接到控制系統的地端；脈沖輸入信號通過PUL+接入，方向信號通過DIR+接入，使能信號通過EN+接入。若需限流電阻，限流電阻R的接法取值與共陽極接法相同。

注：EN端可不接，EN有效時電機轉子處于自由狀態（脫機狀態），這時可以手動轉動電機轉軸。

2.電機繞組連接

A+：連接電機繞組A+相。

A-：連接電機繞組A-相。

B+：連接電機繞組B+相。

B-：連接電機繞組B-相。

3.電源電壓連接

VCC：電源正端“+”

GND：電源負端“-”

注意：DC直流范圍：9-32V。不可以超過此范圍，否則會無法正常工作甚至損壞驅動器.

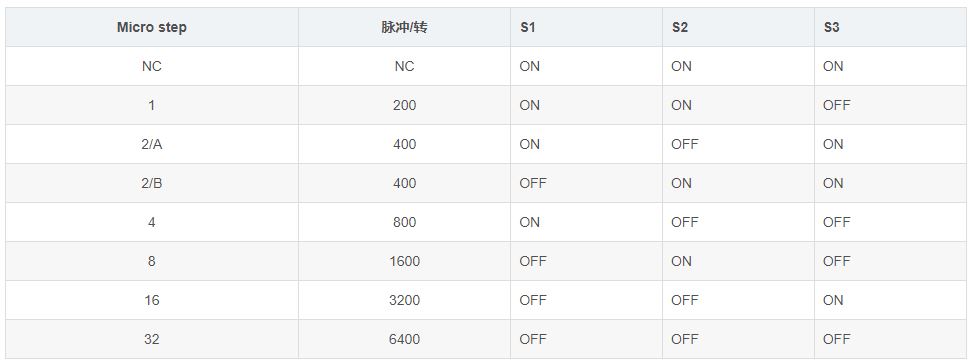

4.撥碼開關

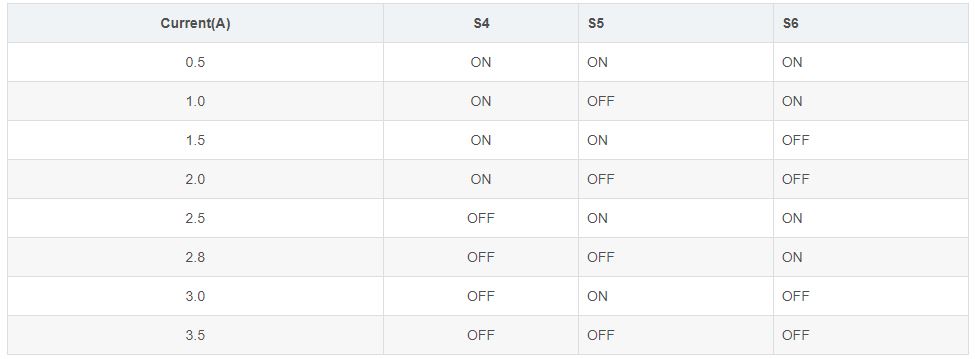

電流大小設定

三、STM32F103

------說明：引腳部分在文章末尾有解釋--------

1.引腳連接

A 0——PUL+

A 3——KEY1——V3

A12——DIR+

A11——EAN+

GND——EAN- ——KEY0

2.引腳功能

A0控制電機轉速

A3控制按鍵

A9

A11

A11控制電機是否為鎖死狀態

A12控制電機正反轉

3.定時器

1.本實驗利用定時器TIM2和定時器TIM3構造一個主從定時器，TIM2作為主定時器控制電機的轉速，TIM3作為從定時器控制電機的轉動角度。

2.電機的轉速和轉角還與驅動器自身的細分?jǐn)?shù)有關，但是驅動器細分?jǐn)?shù)是通過影響電機的步距角來影響轉速和轉角，而TIM2和TIM3是控制步進電機的頻率和脈沖數來控制轉速轉角

3.電機的轉速和角度與定時器的關系（在不考慮電機自身的細分?jǐn)?shù)下）

設TIM2的定時周期（即重裝值）為nPDTemp2,預分頻值為OCPolarity2

?TIM3的定時周期（即重裝值）為nPDTemp3,預分頻值為OCPolarity3,

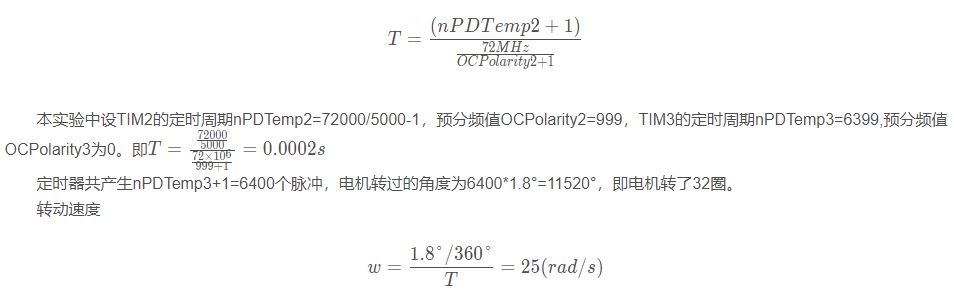

則單片機產生一個脈沖所需要的時間為:

4.在32細分的情況下電機1rad/s和轉1°需要的重裝值為nPDTemp2=11.25，nPDTemp3=17.7778。
