項目編號：E144

文件大?。?K

源碼說明：帶中文注釋

開發環境：C編譯

簡要概述：

這是一個模擬設備AD9833 DDS芯片庫。

在我的項目中，我使用了STM32F030F4P6和基于STM32CubeMX的HAL庫。我試圖編寫簡單的庫，以便您可以將其移植到其他微控制器上。它使用基于軟件的SPI，因此不需要在微控制器上配置SPI寄存器。我在IAR的ARM和Eclipse中用GCC-ARM對其進行了測試，結果很好。此外，我還使用了AD9833的FREQ0和PHASE0寄存器。如果需要，您可以輕松地將其更改為FREQ1和PHASE1。

如何使用

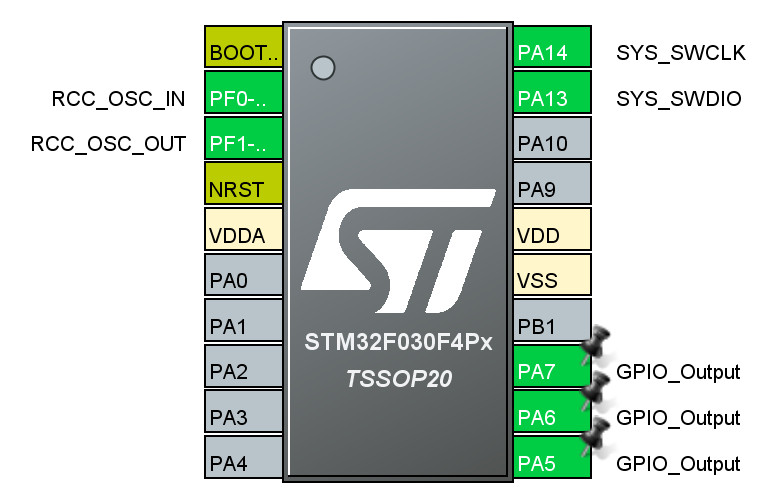

您必須分配控制器的3 GPIO。在我的例子中，我使用了PA5、PA6和PA7，并在STM32CubeMX中將它們配置為輸出。之后，必須在AD9833.h中定義輸出引腳。

There are three functions to change the behavior of AD9833 that you can use :

void AD9833_Init(uint16_t Wave,float FRQ,float Phase);   // Initializing AD9833void AD9833_SetWave(uint16_t Wave);                      // Sets Output Wave Typevoid AD9833_SetWaveData(float Frequency,float Phase);    // Sets Wave Frequency & Phase

注

考慮到這個庫使用延遲來執行軟件SPI的事實，它可以對不同的微控制器進行不同的操作。這取決于uC上的主時鐘。如果此庫不適用于您，則必須更改Write SPI函數中的延遲時間。通過添加一些程序集編號，您可以通過反復試驗來實現這一點。當然，您可以使用硬件SPI并將函數添加到庫中以避免計時問題。

文件列表：

目錄│文件列表:

 └ AD9833-STM32

    └ AD9833

       │ AD9833.c

       └ AD9833.h
