項目編號：E518
文件大?。?4M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述
開發環境及平臺
軟件環境
IDE：MDK5
代碼生成器：STM32CUBEMX 4.26.1
代碼生成器固件版本：FW_F4 V1.21.0
建模軟件：SOLIDWORKS 2019
硬件平臺
主控單片機：STM32F407VE
IMU：MPU6050
穩壓模塊：LM2596HVS，共五塊，每條腿一塊，控制部分一塊
電池：2s航模電池
舵機：KingMax CLS2025

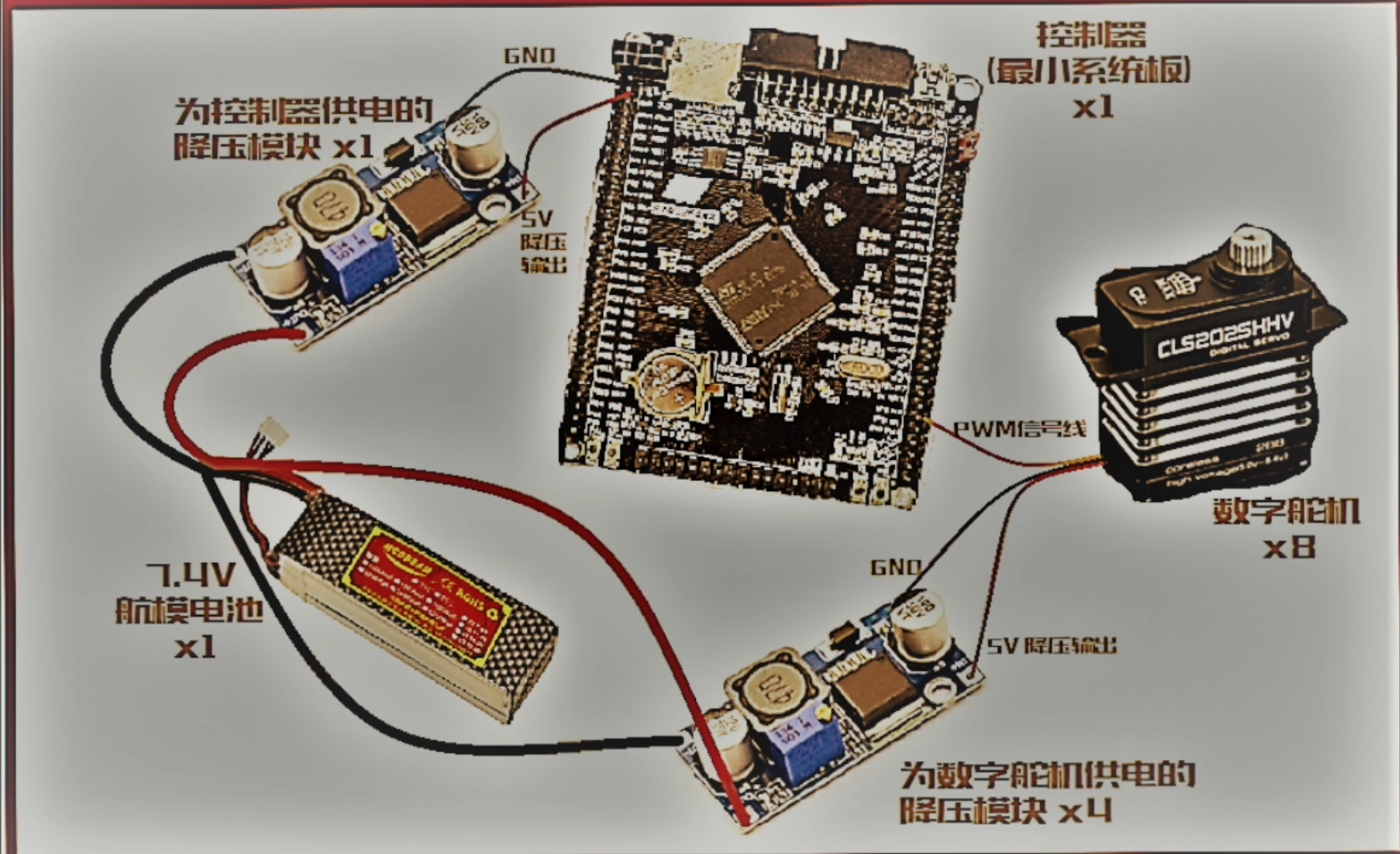

硬件連線
代碼架構
代碼主要分為控制、遙控、通訊部分，使用者可以著重閱讀控制部分，即Little-Doggy-Run\Src\control_task.c

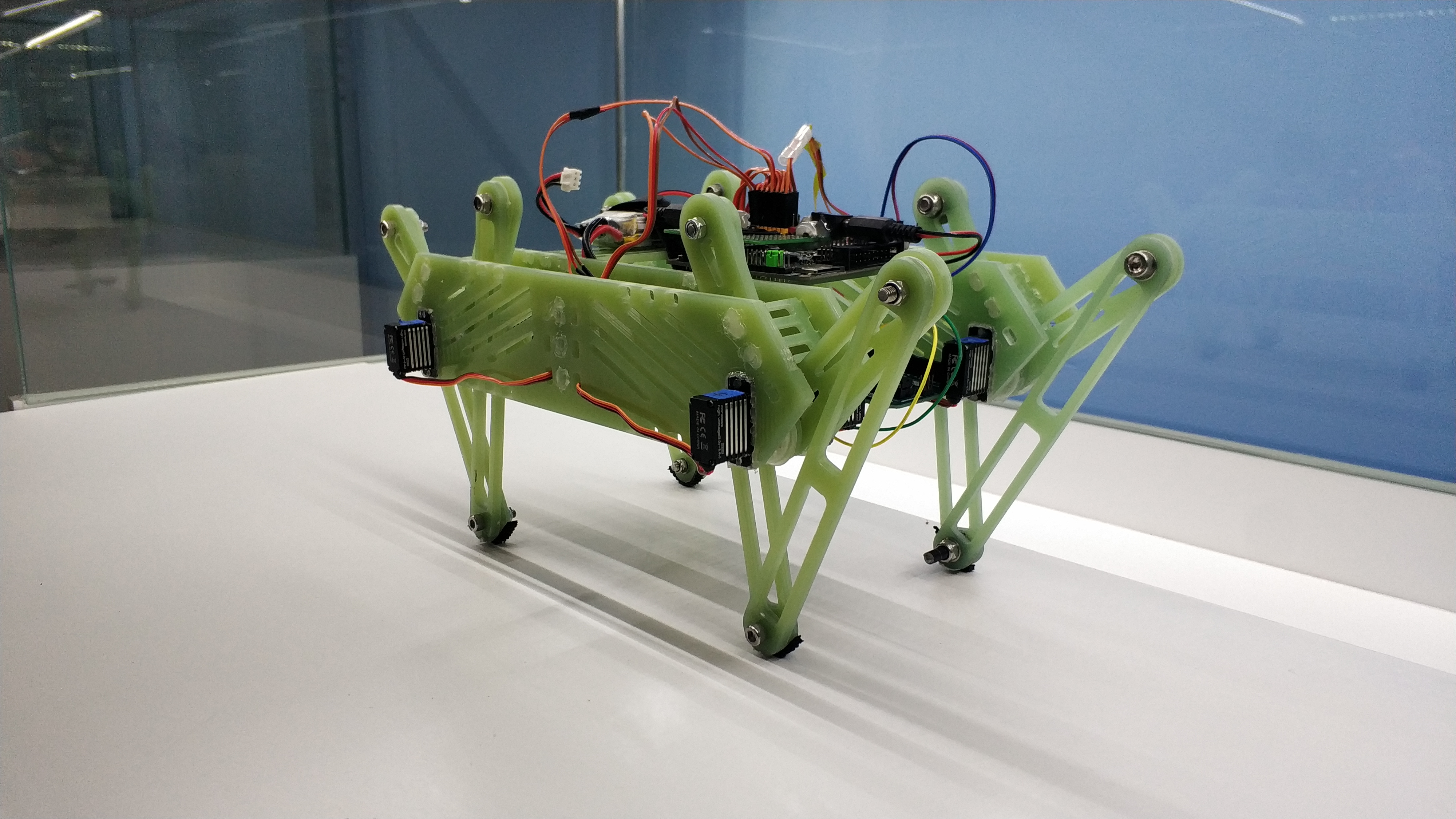

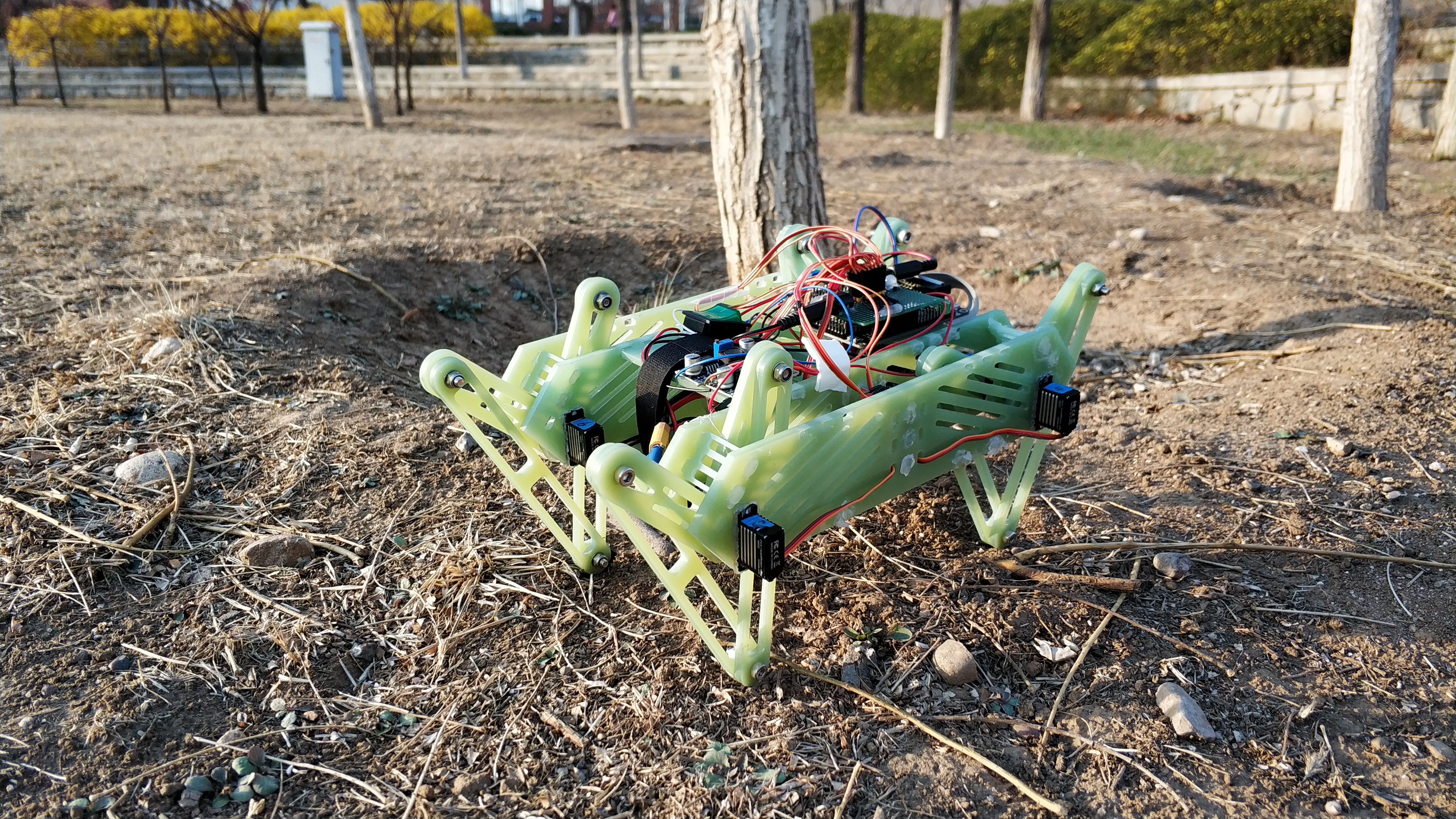

機械結構
機架設計采用了玻纖板拼接式結構，經驗證該結構穩定，但是過重，使用碳纖材料可以解決問題。
腿部設計采用了五連桿機械結構，是一個兩自由度的腿部。
舵機與大腿的連接采用了柔軟的熱熔膠連接，原因部分是為設計方便，另一部分為了是盡量吸收大幅度的震動，使得機體運行更穩定。
