項目編號：E628
文件大小：6M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
滾球控制系統（板球系統）2017全國大學生電子設計大賽B題

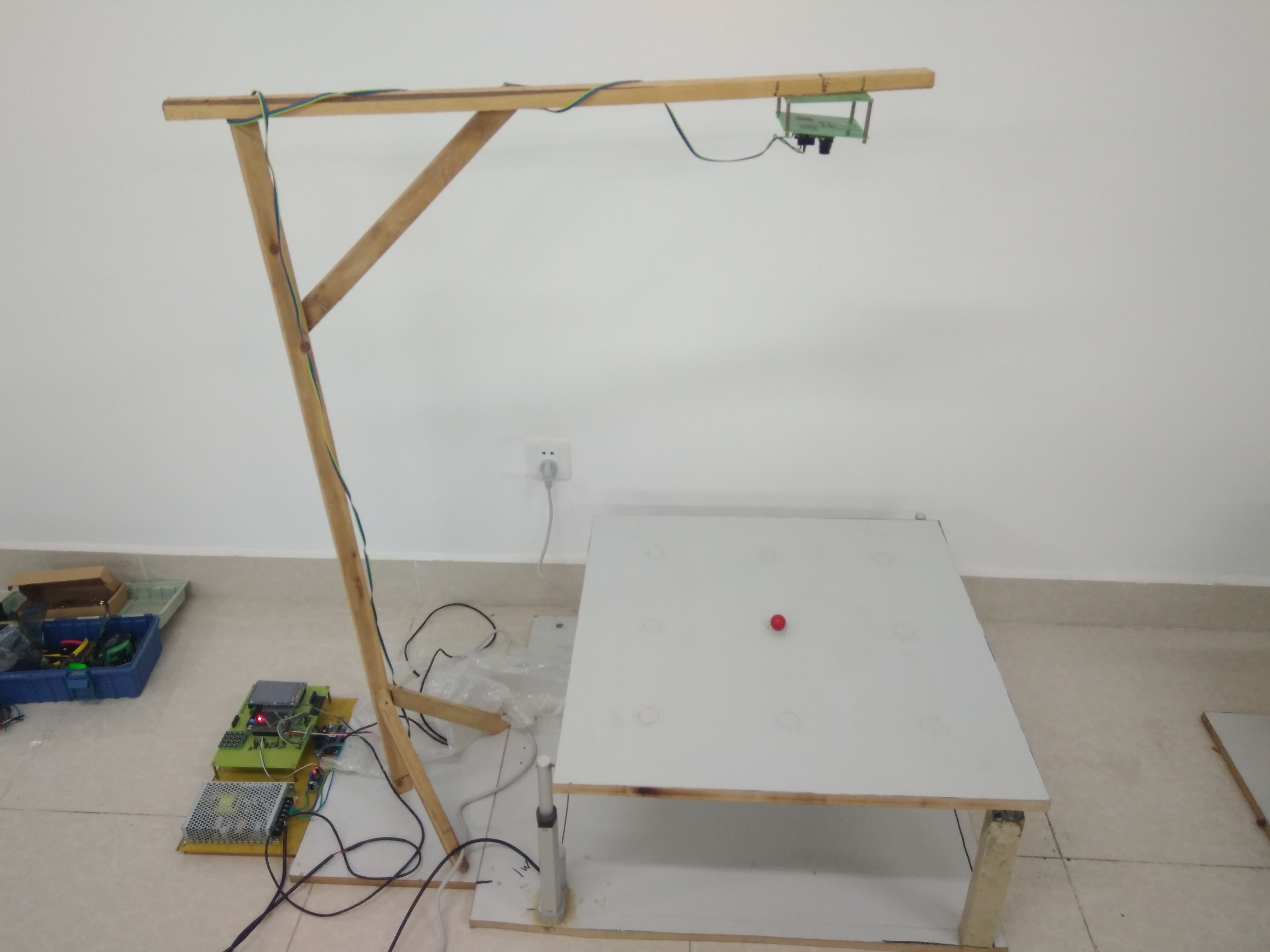

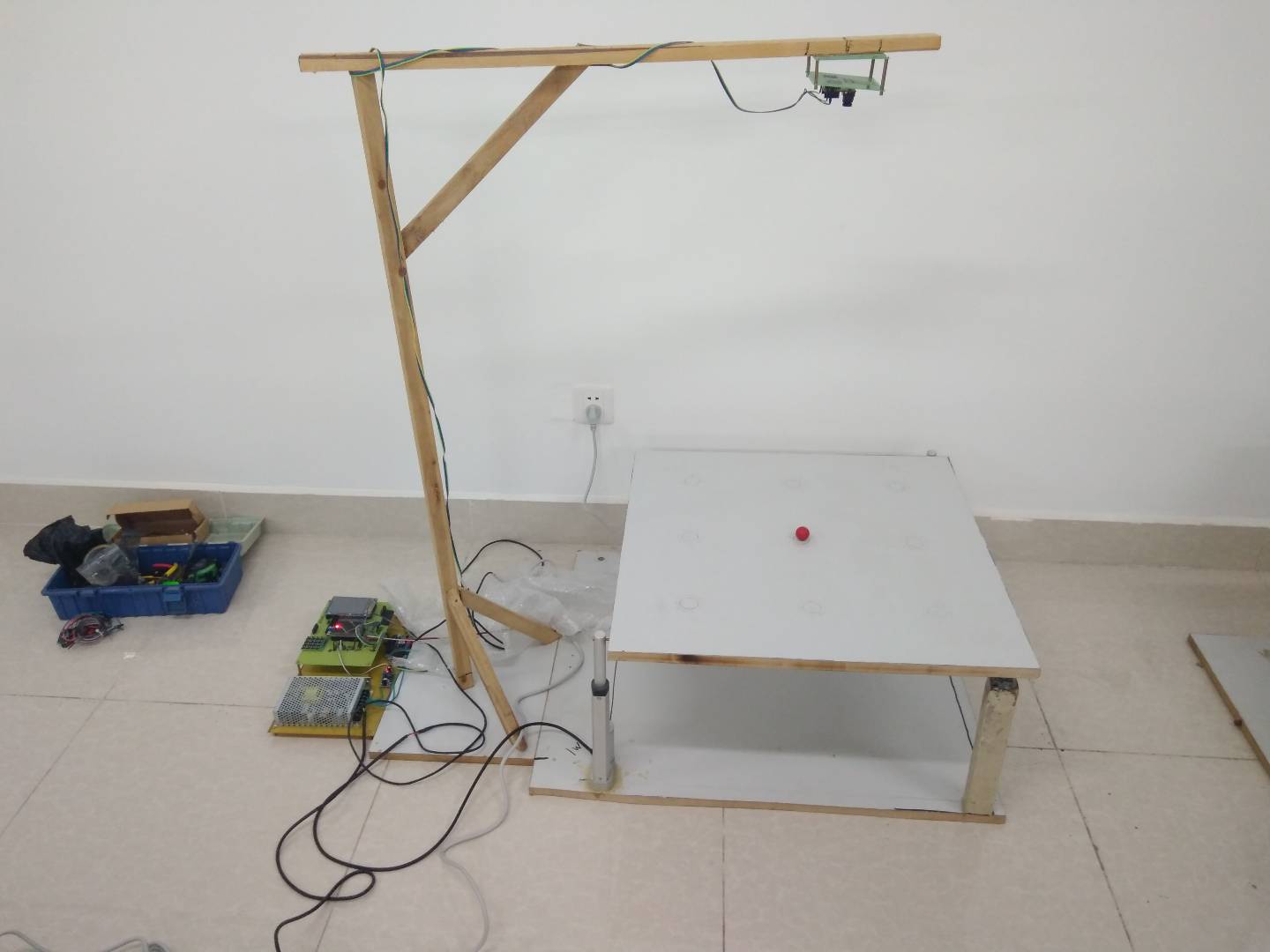

本文介紹了一種基于視覺的板球控制系統，并重點討論了其控制算法。該系統通過攝像頭采集小球的位置信息，計算得到小球的坐標，通過相應的算法來控制電機的運行。用陀螺儀測量木板的傾斜角度，通過兩個直線電機的運行來驅動木板的傾斜，從而驅動小球滾動。其目的是實現小球的滾動控制以及軌跡追蹤。其中涉及到的研究內容有：智能控制、運動控制、圖像處理等。
文中介紹了系統的整體結構與制作過程，詳細討論了其控制的算法的實現。對單片程序的設計提出了獨特的見解，并總結出了一種比較通用的單片程序開發框架。針對裝置的特點使用多組PID,相互串聯或并聯使用來控制系統。對于實際制作和調試過程中所遇到問題及解決方法進行了深入的探討。
