項目編號：E637
文件大?。?0M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
基于STM32F103ZET6數字示波器
設計指標：
主控: STM32F103ZET6
液晶屏: 4.3寸TFT480×272 65K彩色LCD顯示屏 FSMC
AD: 12位1MHz采樣速率
最高實時取樣率： 1Msps 8Bits
取樣緩沖器深度： 5K
垂直靈敏度： 5V，1V，500mV,200mV,100mV,50mV,20mV,10mV;
水平時基范圍：2S,1S,500mS,200mS,100mS,50mS,20mS,10mS,5mS,2mS,1mS,500uS,200uS,100uS,50uS,20uS,10uS,5uS,2uS,1uS
輸入阻抗： ≥1MΩ
最高輸入電壓： 30Vpp
耦合方式： AC/DC
觸發功能： 實現自動、常規、單次觸發方式 ,上升或下降邊沿觸發
參數計算： 頻率、周期、占空比、交流峰-峰值、平均值
觸發電平： 觸發電平高低位置可調，觸發時基位置可調
實現RUN/STOP功能
功能預留：
1、波形發生器：使用STM32一路DA實現正弦，三角波，方波輸出。 任意一種波形幅值在
0-3.3V任意可調、頻率在一定范圍任意可調、方波占空比可調。調節選項
可以通過觸摸屏完成設置。
2、SD卡存儲： SD卡波形存儲輸出，能夠?qū)Ξ?dāng)前屏幕截屏，以JPG格式存儲在SD卡上。能夠存儲1S內的波形數據，可以隨時調用查看。
3、數據傳輸： 用C#編寫上位機，通過串口完成對下位機的控制。初步功能為：（1）實現STOP/RUN功能（2）輸出波形電壓、時間參數（3）控制截屏（4）控制波形發生器（5）其他
4、圖形接口： 完成UCGUI的移植和使用工作。
5、遠期計劃： 添加FFT等等
1、采樣速率：600Sa/s，6kSa/s ，60kSa/s，600kSa/s ，3MSa/s，，6MSa/s，30MSa/s ，60MSa/s
2、水平掃速：250 ns*、500ns、1μs、5 μs、10μs、50μs、500 μs、5ms 、50ms
3、垂直電壓靈敏度：10mV/div, 20mV/div, 50mV/div, 0.1V/div, 0,2V/div, 0.5V/div, 1V/div,
2V/div, 5V/div
4、被測信號的各種參數屏幕顯示，包括頻率、電壓峰峰值等。
目錄│文件列表:
└ STM32示波器
├ 上位機
│ │ 示波器上位機.exe
│ └ STM32示波器上位機源代碼
│ │ 示波器上位機.sln
│ └ 示波器上位機
│ │ Form1.cs
│ │ Form1.Designer.cs
│ │ Form1.resx
│ │ Program.cs
│ │ 示波器上位機.csproj
│ ├ bin
│ │ └ Debug
│ │ │ 示波器上位機.pdb
│ │ │ 示波器上位機.vshost.exe
│ │ └ 示波器上位機.vshost.exe.manifest
│ ├ obj
│ │ └ x86
│ │ └ Debug
│ │ │ DesignTimeResolveAssemblyReferencesInput.cache
│ │ │ 示波器上位機.csproj.FileListAbsolute.txt
│ │ │ 示波器上位機.exe
│ │ │ 示波器上位機.Form1.resources
│ │ │ 示波器上位機.pdb
│ │ │ 示波器上位機.Properties.Resources.resources
│ └ Properties
│ │ AssemblyInfo.cs
│ │ Resources.Designer.cs
│ │ Resources.resx
│ │ Settings.Designer.cs
│ └ Settings.settings
├ 硬件
│ │ 電平平移.ms12

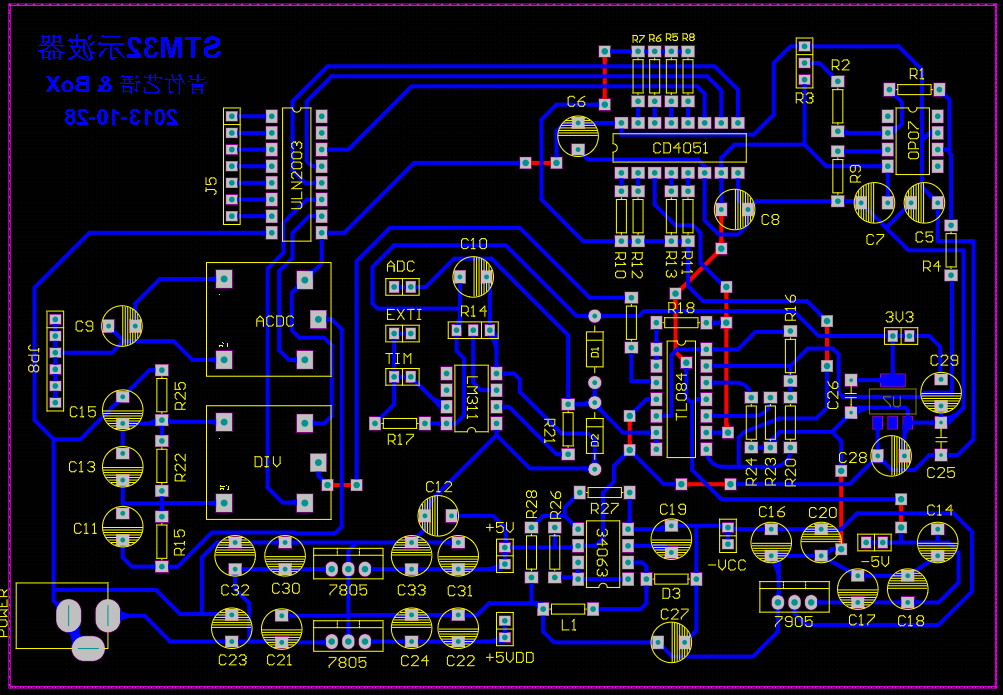

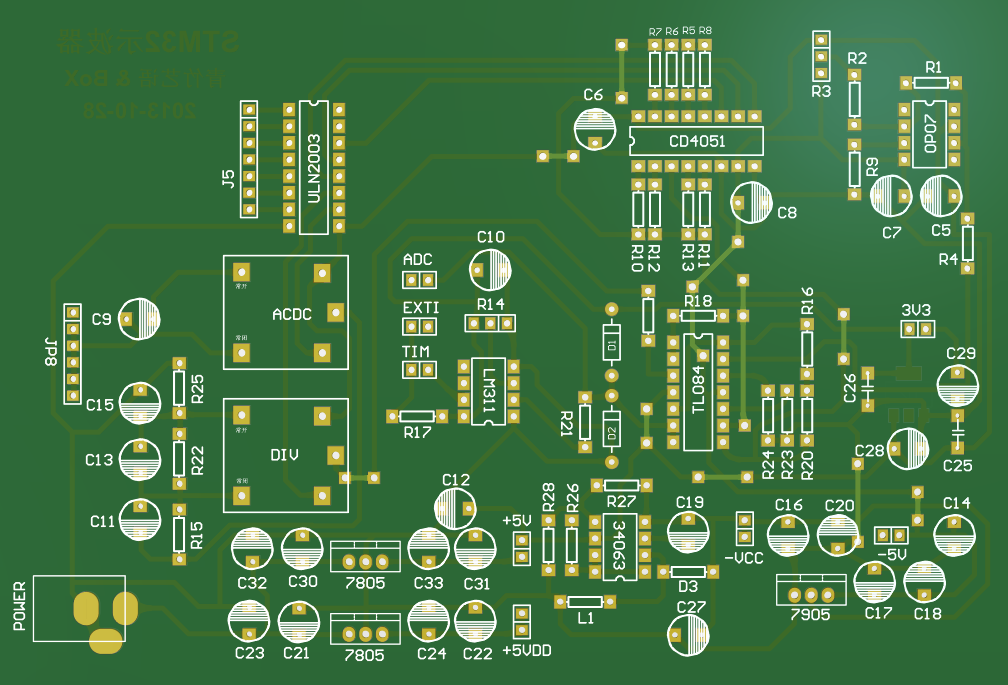

│ │ 示波器AD板.pdf
│ │ 示波器AD板最終實物版圖.PcbDoc
│ │ 示波器上層板.pdf
│ │ 示波器上層板最終實物版圖.PcbDoc

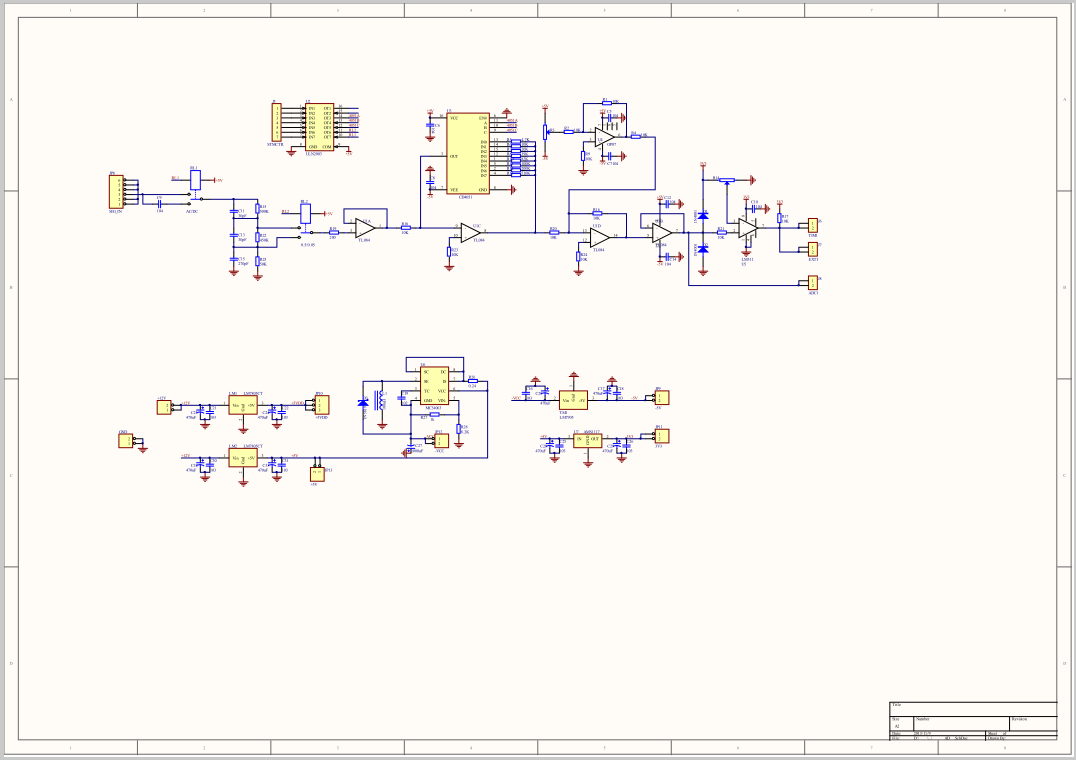

│ │ 示波器前端電路.ms12
│ └ 耦合——衰減電路.ms12
├ 程序
│ │ JLink Regs CM3.txt
│ │ JLinkLog.txt
│ │ JLinkSettings.ini
│ │ os_cpu_a.lst
│ │ startup_stm32f10x_hd.lst
│ │ STM32-FD-FLASHLED.map
│ │ stm32-fd-FlashLED.opt.bak
│ │ stm32-fd-FlashLED.Uv2.bak
│ │ stm32-fd-FlashLED.uvopt
│ │ stm32-fd-FlashLED_Opt.Bak
│ │ stm32-fd-FlashLED_Target 1.dep
│ │ stm32-fd-FlashLED_Uv2.Bak
│ │ stm32-fd-FlashLED_uvopt.bak
│ │ stm32-fd-FlashLED_uvproj.bak
│ │ STM32示波器+GUI.uvopt
│ │ STM32示波器+GUI.uvproj
│ │ STM32示波器+GUI_Target 1.dep
│ │ STM32示波器+GUI_uvopt.bak
│ │ STM32示波器+GUI_uvproj.bak
│ │ UCOS+GUI.uvopt
│ │ UCOS+GUI_Target 1.dep
│ │ UCOS+GUI_uvopt.bak
│ │ UCOS+GUI_uvproj.bak
│ ├ APP
│ │ │ app.bak
│ │ │ app.c
│ │ │ app.h
│ │ │ app_cfg.h
│ │ │ includes.h
│ │ │ os_cfg.bak
│ │ │ os_cfg.h
│ │ │ task_gui.bak
│ │ │ task_gui.c
│ │ │ task_gui.h
│ │ │ task_main.bak
│ │ │ task_main.c
│ │ │ task_main.h
│ │ │ task_rtc.bak
│ │ │ task_rtc.c
│ │ │ task_rtc.h
│ │ │ task_sd.bak
│ │ │ task_sd.c
│ │ │ task_sd.h
│ │ │ task_touchscreen.c
│ │ └ task_touchscreen.h
│ ├ CM3
│ │ │ core_cm3.c
│ │ │ core_cm3.h
│ │ │ stm32f10x.h
│ │ │ system_stm32f10x.c
│ │ └ system_stm32f10x.h
│ ├ FWlib
│ │ ├ inc
│ │ │ │ misc.h
│ │ │ │ stm32f10x_adc.h
│ │ │ │ stm32f10x_bkp.h
│ │ │ │ stm32f10x_can.h
│ │ │ │ stm32f10x_cec.h
│ │ │ │ stm32f10x_conf.bak
│ │ │ │ stm32f10x_conf.h
│ │ │ │ stm32f10x_crc.h
│ │ │ │ stm32f10x_dac.h
│ │ │ │ stm32f10x_dbgmcu.h
│ │ │ │ stm32f10x_dma.h
│ │ │ │ stm32f10x_exti.h
│ │ │ │ stm32f10x_flash.h
│ │ │ │ stm32f10x_fsmc.h
│ │ │ │ stm32f10x_gpio.h
│ │ │ │ stm32f10x_i2c.h
│ │ │ │ stm32f10x_iwdg.h
│ │ │ │ stm32f10x_pwr.h
│ │ │ │ stm32f10x_rcc.h
│ │ │ │ stm32f10x_rtc.h
│ │ │ │ stm32f10x_sdio.h
│ │ │ │ stm32f10x_spi.h
│ │ │ │ stm32f10x_tim.h
│ │ │ │ stm32f10x_usart.h
│ │ │ └ stm32f10x_wwdg.h
│ │ └ SRC
│ │ │ misc.c
│ │ │ stm32f10x_adc.c
│ │ │ stm32f10x_bkp.c
│ │ │ stm32f10x_can.c
│ │ │ stm32f10x_cec.c
│ │ │ stm32f10x_crc.c
│ │ │ stm32f10x_dac.c
│ │ │ stm32f10x_dbgmcu.c
│ │ │ stm32f10x_dma.c
│ │ │ stm32f10x_exti.c
│ │ │ stm32f10x_flash.c
│ │ │ stm32f10x_fsmc.c
│ │ │ stm32f10x_gpio.c
│ │ │ stm32f10x_i2c.c
│ │ │ stm32f10x_iwdg.c
│ │ │ stm32f10x_pwr.c
│ │ │ stm32f10x_rcc.c
│ │ │ stm32f10x_rtc.c
│ │ │ stm32f10x_sdio.c
│ │ │ stm32f10x_spi.c
│ │ │ stm32f10x_tim.c
│ │ │ stm32f10x_usart.c
│ │ │ stm32f10x_wwdg.c
│ │ └ system_stm32f10x.c
│ ├ GUI
│ │ │ uCGUI_Lib.lib
│ │ ├ Config
│ │ │ │ GUIConf.h
│ │ │ │ GUITouchConf.h
│ │ │ │ LCDConf.h
│ │ │ └ vssver.scc
│ │ ├ Core
│ │ │ │ CCGUICore.bat
│ │ │ │ GUI.h
│ │ │ │ GUIDebug.h
│ │ │ │ GUIType.h
│ │ │ │ GUIVersion.h
│ │ │ │ GUI_ConfDefaults.h
│ │ │ │ GUI_FontIntern.h
│ │ │ │ GUI_Private.h
│ │ │ │ GUI_Protected.h
│ │ │ │ GUI_VNC.h
│ │ │ │ GUI_X.h
│ │ │ │ LCD.h
│ │ │ │ LCDSIM.h
│ │ │ │ LCD_ConfDefaults.h
│ │ │ │ LCD_Private.h
│ │ │ │ LCD_Protected.h
│ │ │ └ vssver.scc
│ │ ├ GUI.H
│ │ │ │ BUTTON.h
│ │ │ │ BUTTON_Private.h
│ │ │ │ CHECKBOX.h
│ │ │ │ CHECKBOX_Private.h
│ │ │ │ DIALOG.h
│ │ │ │ DIALOG_Intern.h
│ │ │ │ DROPDOWN.h
│ │ │ │ DROPDOWN_Private.h
│ │ │ │ EDIT.h
│ │ │ │ EDIT_Private.h
│ │ │ │ FRAMEWIN.h
│ │ │ │ FRAMEWIN_Private.h
│ │ │ │ GUI.h
│ │ │ │ GUIDebug.h
│ │ │ │ GUIType.h
│ │ │ │ GUIVersion.h
│ │ │ │ GUI_ARRAY.h
│ │ │ │ GUI_ConfDefaults.h
│ │ │ │ GUI_FontIntern.h
│ │ │ │ GUI_HOOK.h
│ │ │ │ GUI_Private.h
│ │ │ │ GUI_Protected.h
│ │ │ │ GUI_VNC.h
│ │ │ │ GUI_X.h
│ │ │ │ HEADER.h
│ │ │ │ HEADER_Private.h
│ │ │ │ jconfig.h
│ │ │ │ jdct.h
│ │ │ │ jdhuff.h
│ │ │ │ jerror.h
│ │ │ │ jinclude.h
│ │ │ │ jmemsys.h
│ │ │ │ jmorecfg.h
│ │ │ │ jpegint.h
│ │ │ │ jpeglib.h
│ │ │ │ jversion.h
│ │ │ │ LCD.h
│ │ │ │ LCDSIM.h
│ │ │ │ LCD_ConfDefaults.h
│ │ │ │ LCD_IncludeDriver.h
│ │ │ │ LCD_Private.h
│ │ │ │ LCD_Protected.h
│ │ │ │ LISTBOX.h
│ │ │ │ LISTBOX_Private.h
│ │ │ │ LISTVIEW.h
│ │ │ │ LISTVIEW_Private.h
│ │ │ │ MENU.h
│ │ │ │ MENU_Private.h
│ │ │ │ MESSAGEBOX.h
│ │ │ │ MULTIEDIT.h
│ │ │ │ MULTIPAGE.h
│ │ │ │ MULTIPAGE_Private.h
│ │ │ │ PROGBAR.h
│ │ │ │ RADIO.h
│ │ │ │ RADIO_Private.h
│ │ │ │ SCROLLBAR.h
│ │ │ │ SCROLLBAR_Private.h
│ │ │ │ SLIDER.h
│ │ │ │ TEXT.h
│ │ │ │ TEXT_Private.h
│ │ │ │ WIDGET.h
│ │ │ │ WINDOW_Private.h
│ │ │ │ WM.h
│ │ │ │ WM_GUI.h
│ │ │ │ WM_Intern.h
│ │ │ └ WM_Intern_ConfDep.h
│ │ └ LCDDriver
│ │ │ CCLCDDriver.bat
│ │ │ LCD_GUI_Interface.c
│ │ └ vssver.scc
│ ├ GUI_X
│ │ │ GUI_X.c
│ │ │ GUI_X_Touch.c
│ │ └ GUI_X_uCOS.c
│ ├ startup
│ │ └ startup_stm32f10x_hd.s
│ ├ uCOS-II
│ │ ├ Ports
│ │ │ │ os_cpu.h
│ │ │ │ os_cpu_a.asm
│ │ │ │ os_cpu_c.c
│ │ │ └ os_dbg.c
│ │ └ Source
│ │ │ os_core.c
│ │ │ os_dbg_r.c
│ │ │ os_flag.c
│ │ │ os_mbox.c
│ │ │ os_mem.c
│ │ │ os_mutex.c
│ │ │ os_q.c
│ │ │ os_sem.c
│ │ │ os_task.c
│ │ │ os_time.c
│ │ │ os_tmr.c
│ │ │ ucos_ii.c
│ │ └ ucos_ii.h
│ └ user
│ │ adc.c
│ │ adc.h
│ │ ascii_font.h
│ │ bitband.h
│ │ dac v2.0.c
│ │ dac.c
│ │ dac.h
│ │ delay v2.0.c
│ │ delay.c
│ │ delay.h
│ │ EXTI.c
│ │ EXTI.h
│ │ GBK_Small.h
│ │ indkey.c
│ │ indkey.h
│ │ iwdg.c
│ │ iwdg.h
│ │ LED.c
│ │ LED.H
│ │ main.c
│ │ oscilloscope.c
│ │ oscilloscope.h
│ │ pincfg.c
│ │ pincfg.h
│ │ pwm.c
│ │ pwm.h
│ │ readme.txt
│ │ sdcard.c
│ │ sdcard.h
│ │ stdarg.h
│ │ stm32f10x_it.c
│ │ stm32f10x_it.h
│ │ tft_api.c
│ │ tft_api.h
│ │ tft_drive.c
│ │ tft_drive.h
│ │ timer.c
│ │ timer.h
│ │ tsc2046.c
│ │ tsc2046.h
│ │ usart1.c
│ └ usart1.h
└ 設計文檔
│ STM32示波器通信協議.xlsx
│ 增益計算表.xlsx
│ 用四個字節十六進制數表示單精度浮點數.docx
│ 示波器時間表.docx
└ 設計指標.docx
