【P168】ESP8266 WIFI轉串口模塊原理圖和PCB(已驗證可直接使用)

2021-09-05 19:04:06      索煒達電子      989

項目編號：P168

文件大?。?57K

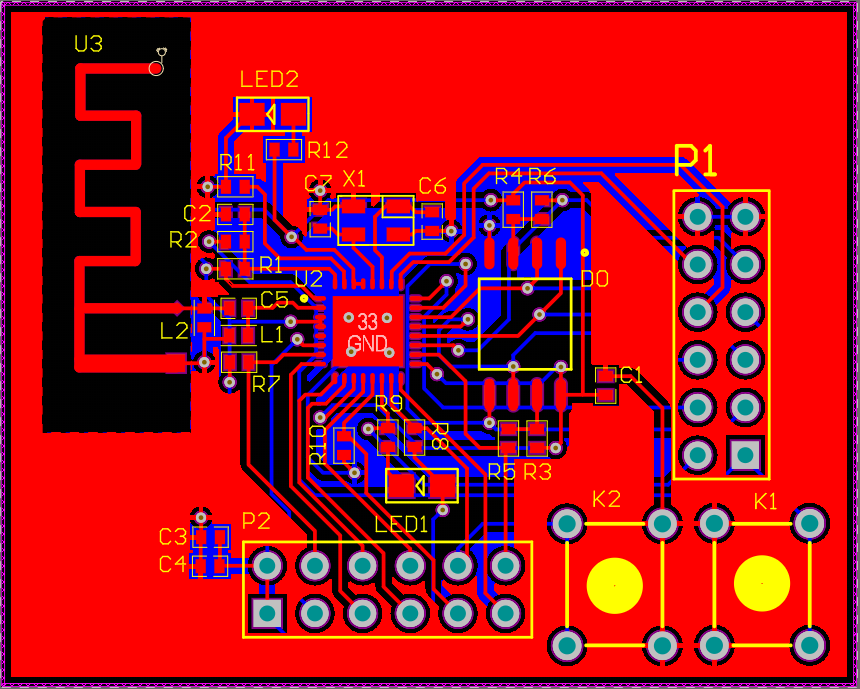

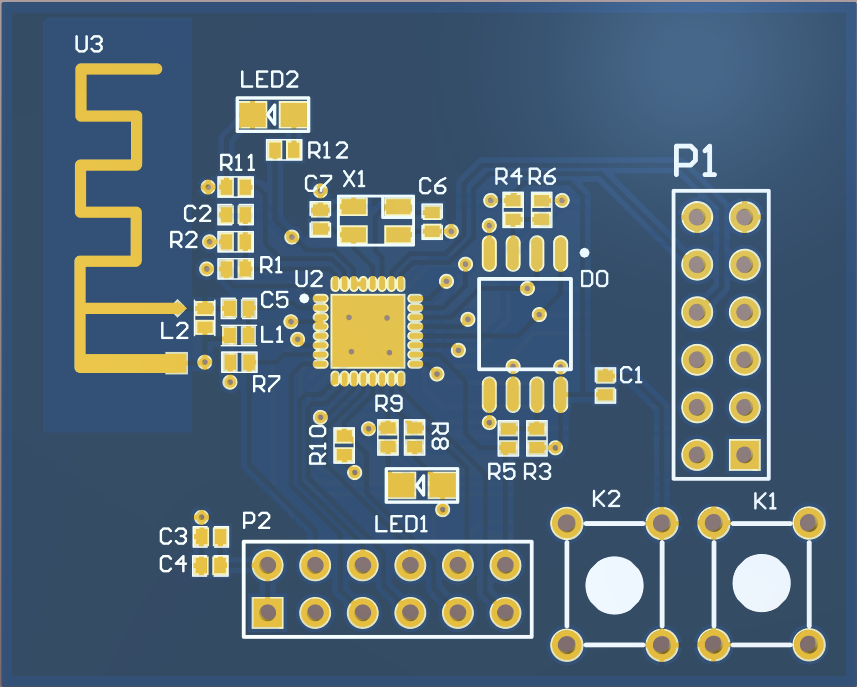

圖紙說明：PCB圖

開發(fā)環(huán)境：AD2020

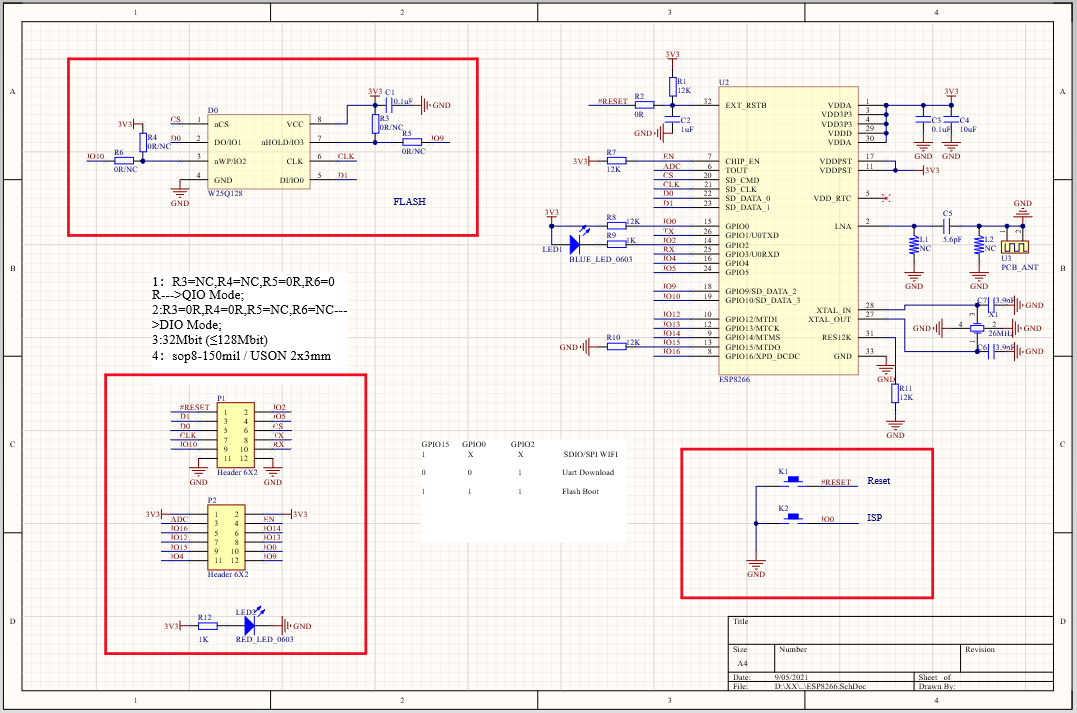

ESP8266 WIFI轉串口模塊原理圖和PCB(已驗證可直接使用)

可以直接打板制作，不過畫板時間倉促，布局沒咋考慮。功能一切正常，已驗證！

【P168】ESP8266 WIFI轉串口模塊原理圖和PCB(已驗證可直接使用)

【P168】ESP8266 WIFI轉串口模塊原理圖和PCB(已驗證可直接使用)

【P168】ESP8266 WIFI轉串口模塊原理圖和PCB(已驗證可直接使用)

目錄│文件列表:

 └ ESP8266

    │ ESP8266.PcbDoc

    └ ESP8266.SchDoc

TAGESP8266
  • 8 次
  • 1 分
