項目編號：P517
文件大?。?2M

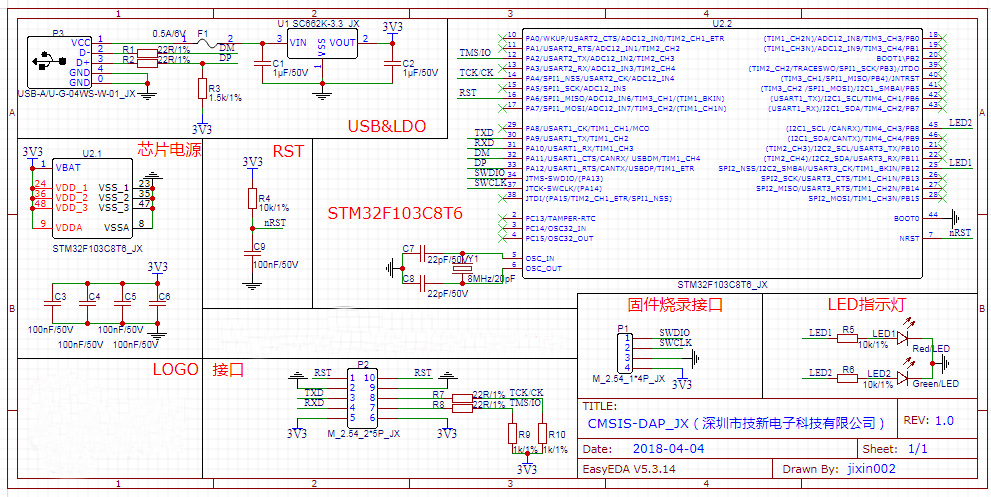

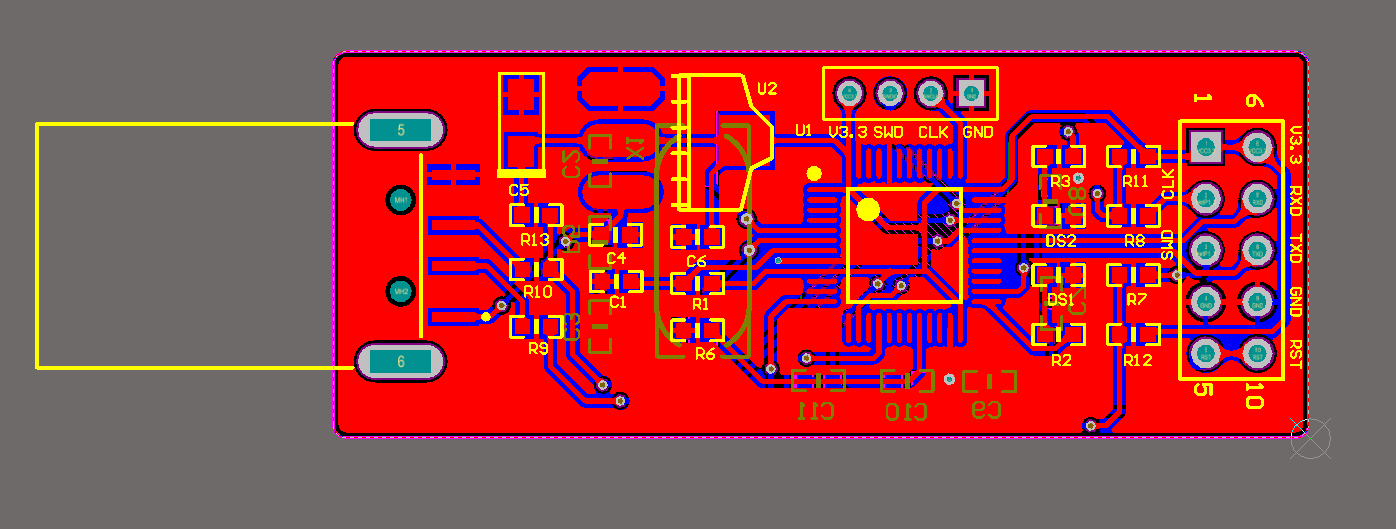

圖紙說明：PCB圖
開發環境：AD2020
簡要概述：
1. 硬件原理圖PCB完全開源，軟件開源，無版權風險。當前市面上的jlink/stlink均為盜版，使用上存在一些法律問題，部分jlink和IDE如MDK配合使用時，會提示盜版而無法正常使用，且部分jlink版本存在使用一段時間后丟固件的問題，一旦固件丟失，需要手動操作軟件恢復固件，操作極其繁瑣。同時 jlink售價亦較為昂貴。
2.引出SWD接口，支持主流上位機調試軟件，包括keil、IAR、openocd，均支持使用SWD進行下載、單步調試。
3. 引出JTAG接口，配合openocd可支持全球范圍內幾乎所有SoC芯片的調試，如ARM Cortex-A系列、DSP、FPGA、MIPS等，因?yàn)镾WD協議只是ARM自己定義的私有協議，而JTAG則是國際IEEE 1149標準。通常的仿真器目標芯片一般為ARM Cortex-M系列，均未引出JTAG接口，而本產品引出JTAG接口，適合您在其他平臺下進行開發調試工作。
4. 支持虛擬串口（也就是既可以用來當仿真器，又可以作為串口工具使用，替代ch340、cp2102，pl2303）。
5. DAPLink是CMSIS-DAP仿真器的升級版，也是ARM官方在開源社區力推的仿真器，最大的特點是支持U盤拖拽燒錄。插入DAPLink之后，PC上會出來一個U盤，只需將hex或者bin文件拖入到U盤中，即可完成燒錄。
6. DAPLink支持U盤固件升級，只需將nRST接地，插入DAPLink，PC上即會出來一個U盤，只需將新的固件（hex或者bin文件）拖入到U盤中，即可完成固件升級。因?yàn)镈APLink實現了一個帶U盤功能的bootloader，可以方便的完成固件升級。若您有基于STM32的產品正在量產，而且產品后續可能需要升級，則DAPLink中的bootloader代碼非常值得您參考，客戶端不需要安裝復雜的IDE或者燒寫工具才能完成升級，只需拖動到U盤即可方便的完成您的產品升級。
