項目編號：P534

文件大小：842K

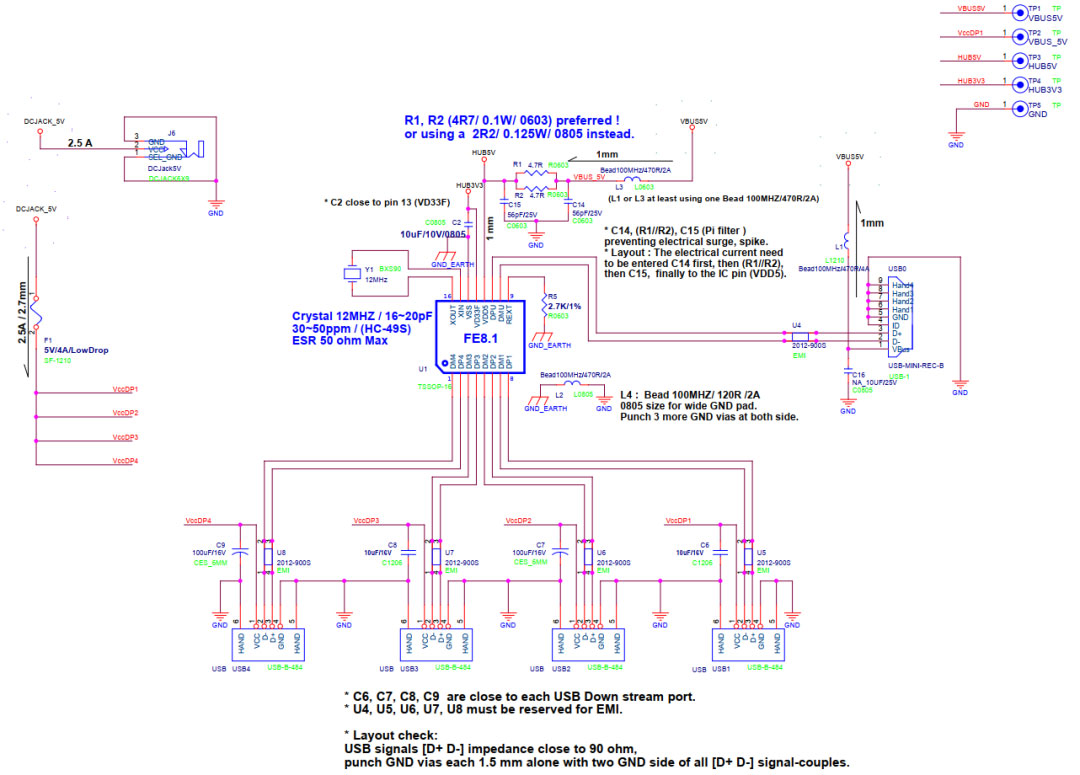

圖紙說明：PCB圖

開發環境：Pads

簡要概述：

FE8.1（1擴4）是一個非常緊湊的高速4端口USB集線器控制器。它符合USB-IF“通用串行總線規范修訂版2.0”(USB2.0)規范的各個方面，但 one-FE8.1通常將自己作為一個自供電的集線器，而不考慮實際的系統實現。為了實現絕對最小的引腳計數，沒有輸入信號引腳留下來監視本地電源狀態。

FE8.1是一個高度集成、高質量、高性能的USB 2.0 4端口集線器解決方案。它占用空間小，功耗極低，是嵌入式應用和獨立集線器的最佳選擇。

FE8.1的高質量是通過全面的掃描鏈和內置自檢模式的設計測試來保證的，這些模式可以在封裝和測試階段測試所有高、全、低速模擬前端(AFE)組件。

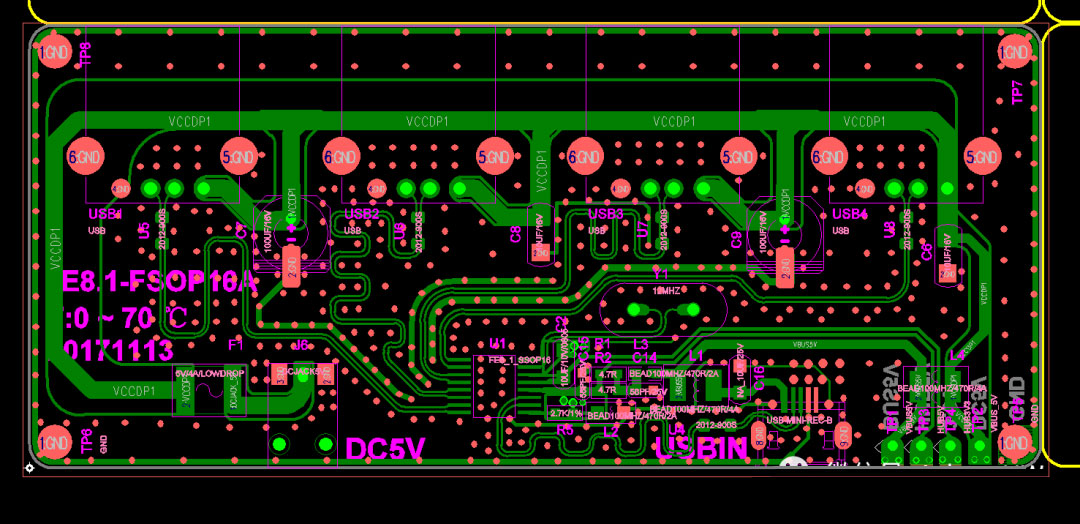

PCB圖

目錄│文件列表:

 └ HUB資料

    └ FE8.1 SSOP16原理圖+PCB圖

       └ FE8.1 SSOP16綜合文檔

          ├ FE8.1 Data Sheet

          │  └ FE8.1 Data Sheet 1.0.pdf

          ├ FE8.1_V16 PCB

          │  └ FE8.1_V16_171113.pcb

          └ FE8.1_V16 SCH

             │ FE8_1_SSOP16_5V_IN_V1_6.DSN

             └ FE8_1_SSOP16_5V_IN_V1_6.pdf
