項目編號：P27

文件大?。?.4M

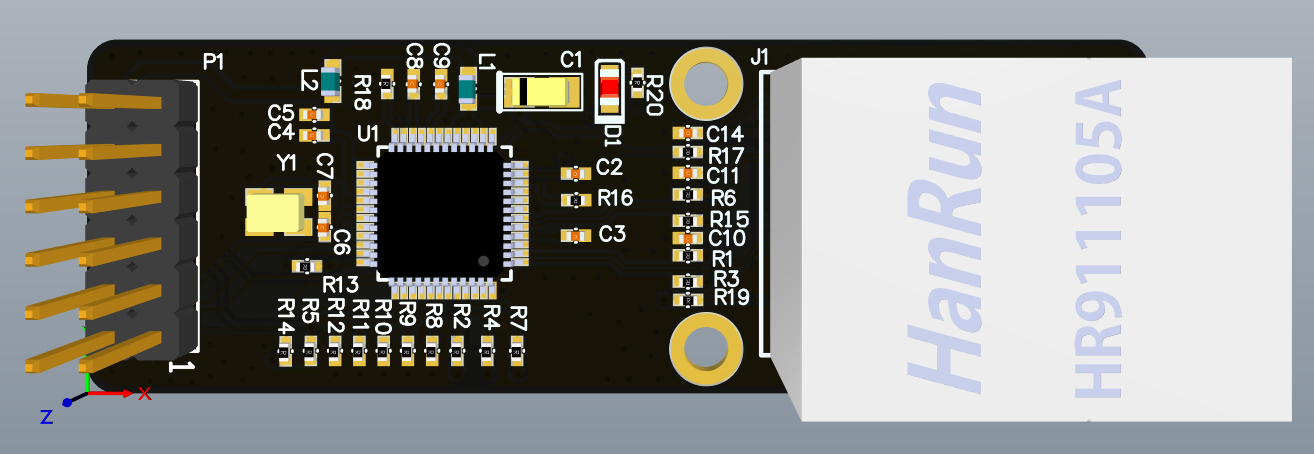

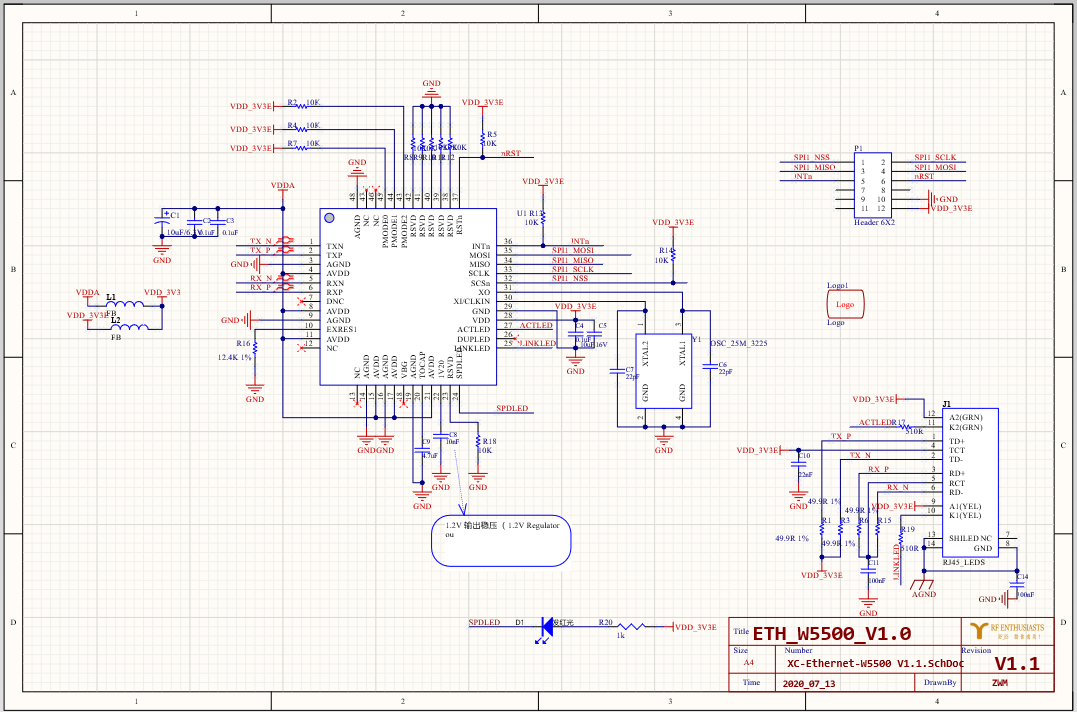

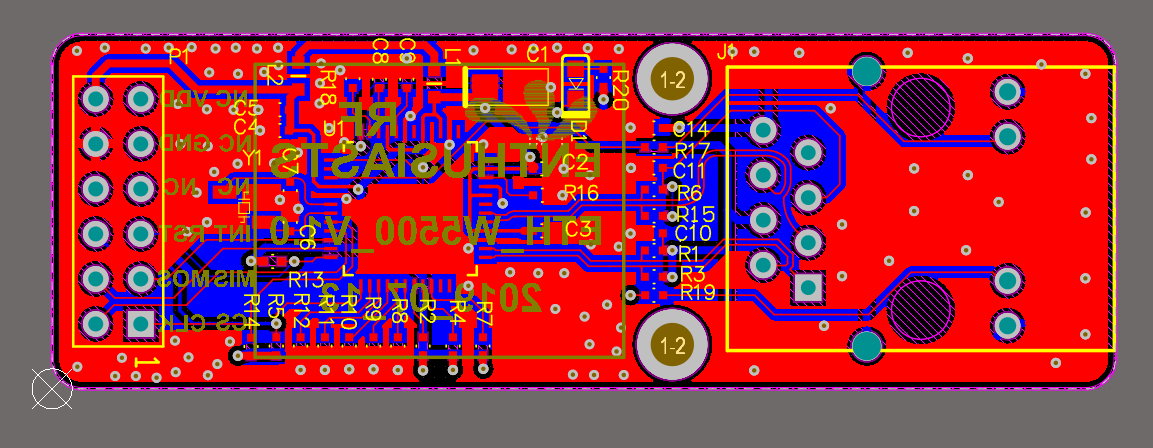

圖紙說明：PCB圖、SCH圖

開發環境：AD2020

簡單概述

W5500芯片是一款采用全硬件TCP/IP協議棧的嵌入式以太網控制器，它能使嵌入式系統通過SPI (串行外設接口)接口輕松地連接到網絡。W5500 具有完整的TCP/IP協議棧和10/100Mbps以太網網絡層(MAC) 和物理層(PHY) ，因此W5500特別適合那些需要使用單片機來實現互聯網功能的客戶。

W5500是由已經通過市場考驗的全硬件TCP/IP協議棧、及以太網網絡層和物理層的整合而成。其全硬件的TCP/IP協議棧全程支持TCP、UDP、IPv4、ICMP、ARP、IGMP和PPPoE協議，而且已經連續多年在各種實際應用中得以證明。W5500使用32KB緩存作為其數據通信內存。通過使用W5500，用戶只需要通過使用一個簡單的socket程序就能實現以太網的應用，而不再需要處理一個復雜的以太網控制器了。

SPI (串行外設接口)提供了-一個能輕松與外部MCU連接的接口。W5500 支持高達80MHZ的SPI通信速率。為了降低系統功率的消耗，W5500 提供了網絡喚醒和休眠模式.W5500收到原始以太網數據包形式的magic packet時將被喚醒。
