項目編號：P199

文件大?。?.17M

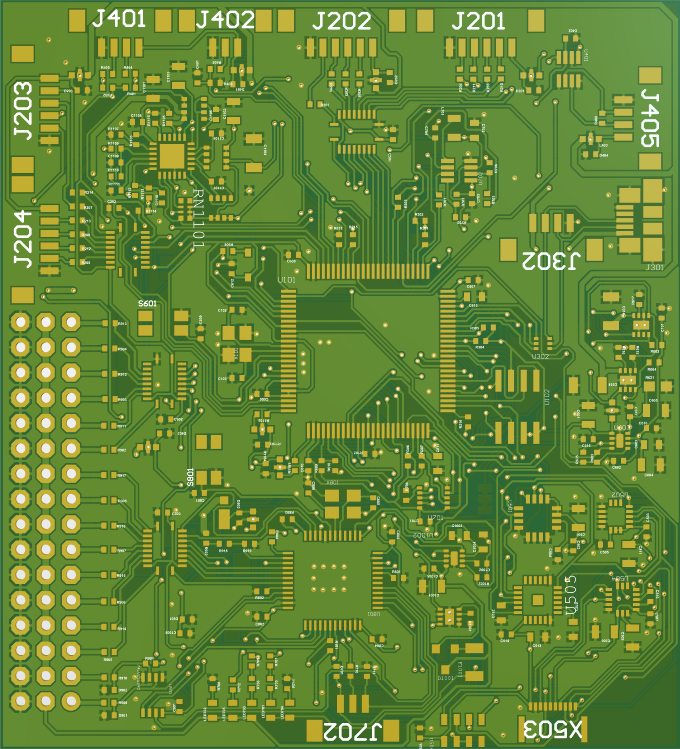

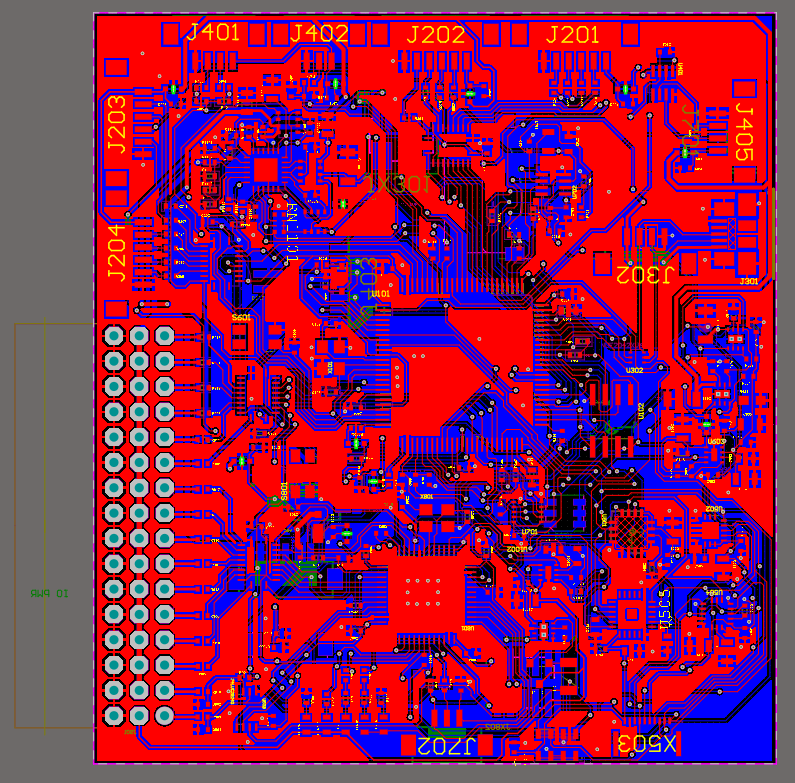

圖紙說明：PCB圖

開發環境：AD2020

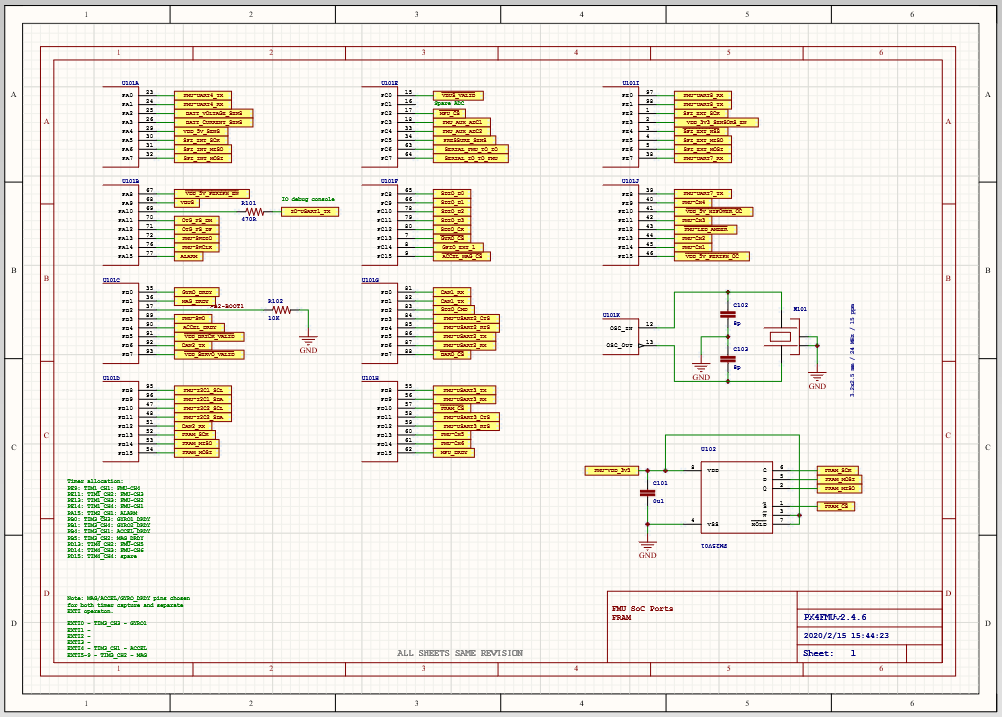

本設計根據經典開源飛控pix2.4.6原理圖，用ad設計了一個仿制版，重新進行布局走線，板子層數改成了兩層，可以燒px4或apm固件，僅做學習交流用，不得用作其他用途。

目錄│文件列表:

 └ 仿Px41

    │ debug.log

    │ PX4FMUv2.4.6.LOG

    │ PX4FMUv2.4.6.PcbDoc

    │ PX4FMUv2.4.6.PcbDoc.htm

    │ PX4FMUv2.4.6.PcbLib

    │ PX4FMUv2.4.6.PrjPcb

    │ PX4FMUv2.4.6.SCHLIB

    │ PX4FMUv2.4.6_0.SchDoc

    │ PX4FMUv2.4.6_0.SCHDOT

    │ PX4FMUv2.4.6_1.SchDoc

    │ PX4FMUv2.4.6_1.SCHDOT

    │ PX4FMUv2.4.6_10.SchDoc

    │ PX4FMUv2.4.6_10.SCHDOT

    │ PX4FMUv2.4.6_11.SchDoc

    │ PX4FMUv2.4.6_11.SCHDOT

    │ PX4FMUv2.4.6_2.SchDoc

    │ PX4FMUv2.4.6_2.SCHDOT

    │ PX4FMUv2.4.6_3.SchDoc

    │ PX4FMUv2.4.6_3.SCHDOT

    │ PX4FMUv2.4.6_4.SchDoc

    │ PX4FMUv2.4.6_4.SCHDOT

    │ PX4FMUv2.4.6_5.SchDoc

    │ PX4FMUv2.4.6_5.SCHDOT

    │ PX4FMUv2.4.6_6.SchDoc

    │ PX4FMUv2.4.6_6.SCHDOT

    │ PX4FMUv2.4.6_7.SchDoc

    │ PX4FMUv2.4.6_7.SCHDOT

    │ PX4FMUv2.4.6_8.SchDoc

    │ PX4FMUv2.4.6_8.SCHDOT

    │ PX4FMUv2.4.6_9.SchDoc

    │ PX4FMUv2.4.6_9.SCHDOT

    │ 元件清單及報價.xlsx

    └ History

       │ PX4FMUv2.4.6.~(1).PcbDoc.Zip

       │ PX4FMUv2.4.6.~(1).PcbLib.Zip

       │ PX4FMUv2.4.6.~(1).PrjPcb.Zip

       │ PX4FMUv2.4.6.~(2).PcbDoc.Zip

       │ PX4FMUv2.4.6.~(2).PrjPcb.Zip

       │ PX4FMUv2.4.6.~(3).PrjPcb.Zip

       └ PX4FMUv2.4.6_0.~(1).SchDoc.Zip
