項目編號：P225

文件大小：12M

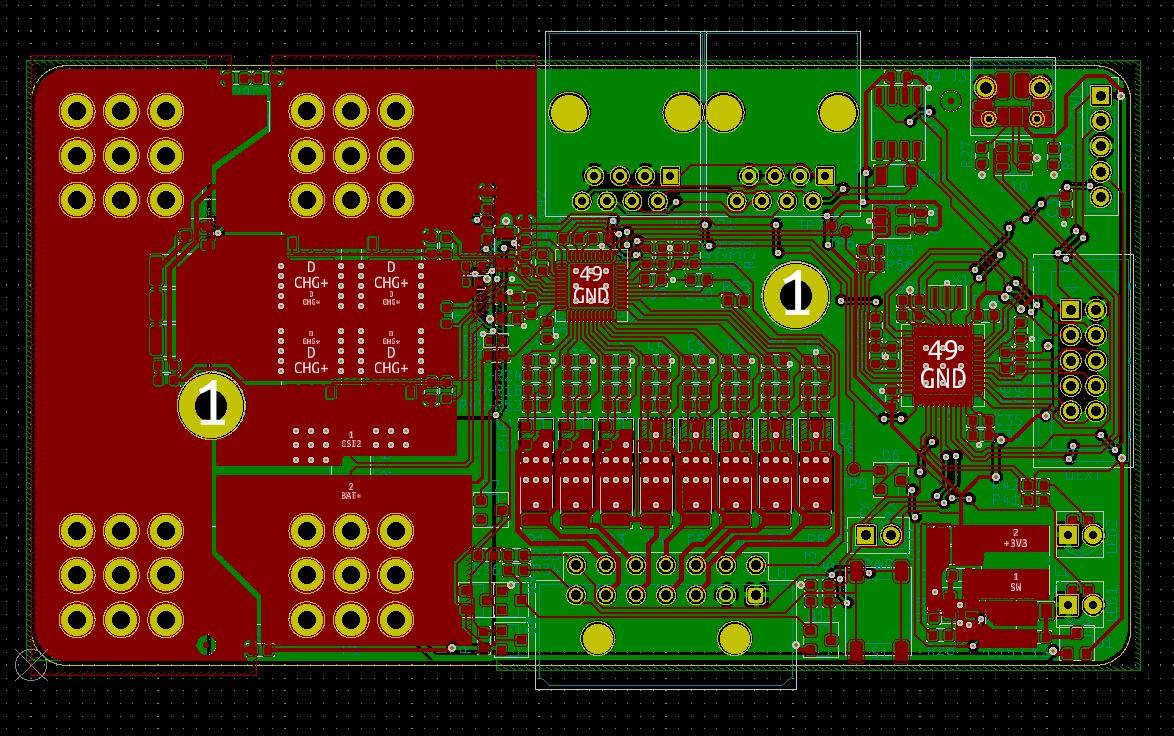

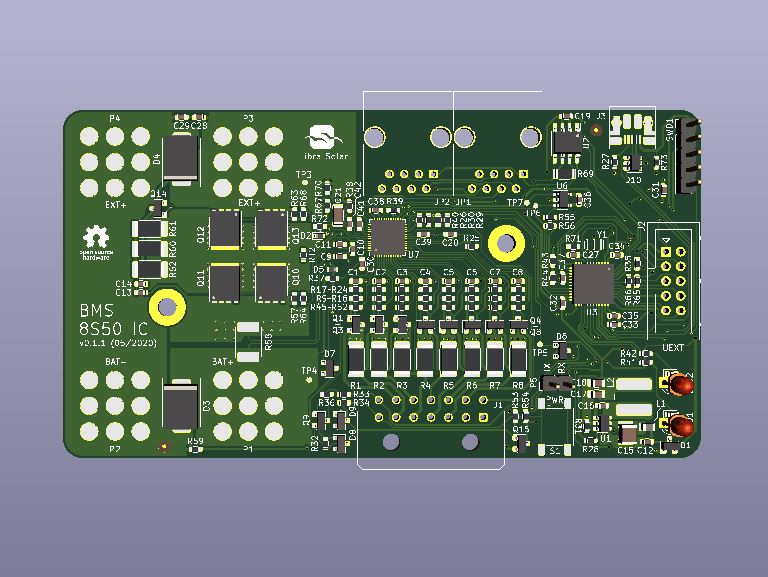

圖紙說明：PCB圖

開發(fā)環(huán)境：KiCAD

簡要概述：

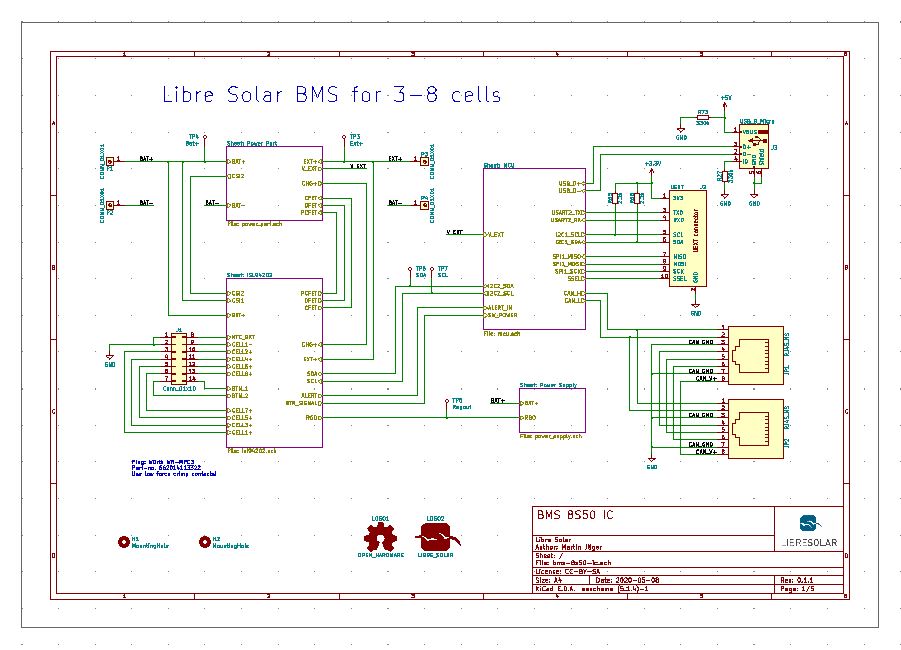

原理圖：存儲庫中的PDF文件

Gerber文件：PCB訂購文檔

物料清單：從KiCAD導(dǎo)出BOM表

特征：

• 3 to 8 Li-ion cells (e.g. LiFePO4)

• Integrated high-side MOSFET switch and current sensor

• Balancing current approx. 150 mA

• STM32F072 or STM32L452 ARM Cortex microcontroller

• Built-in CAN communication interface and UEXT extension connector

固件

固件在單獨的庫LibreSolar/bms固件中開發(fā)。

目錄│文件列表:

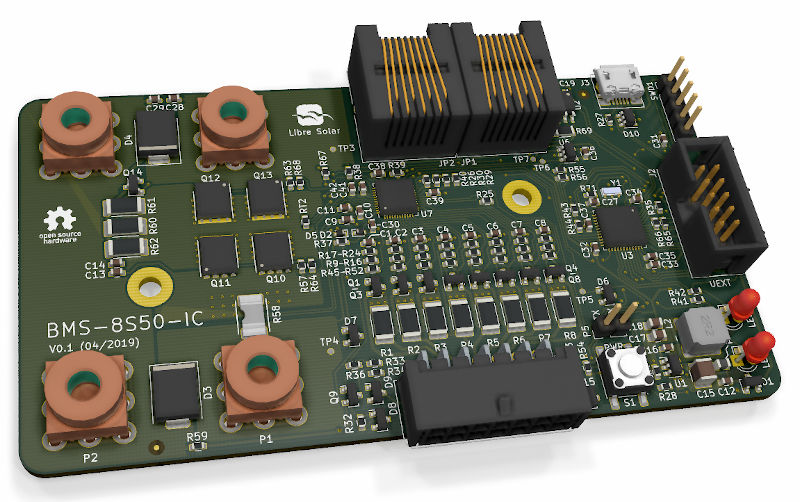

 └ bms-8s50-ic

    │ bms-8s50-ic.jpg

    │ bms-8s50-ic.pdf

    ├ housing

    │  │ bms-8s50-ic.FCStd

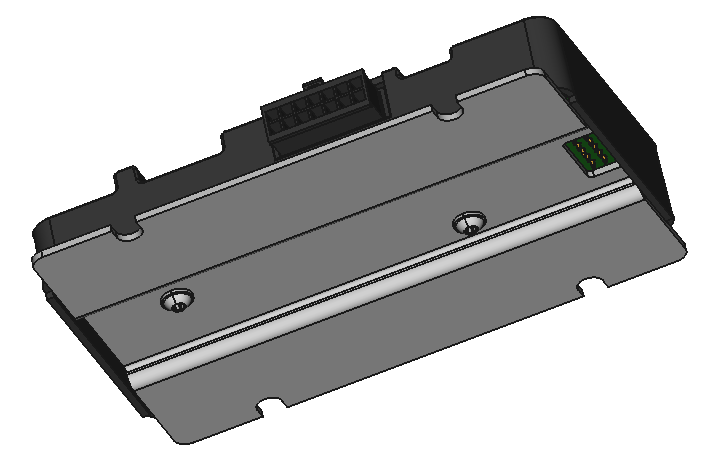

    │  │ bottom.png

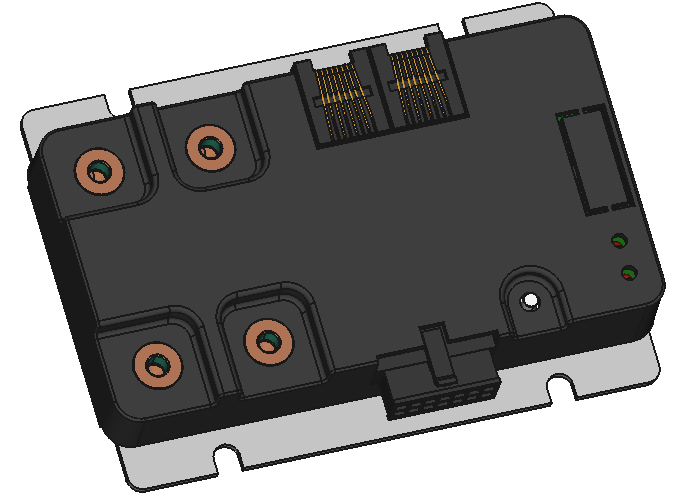

    │  └ top.png

    └ kicad

       │ bms-8s50-ic-cache.lib

       │ bms-8s50-ic-rescue.dcm

       │ bms-8s50-ic-rescue.lib

       │ bms-8s50-ic.kicad_pcb

       │ bms-8s50-ic.pro

       │ bms-8s50-ic.sch

       │ bom.ini

       │ fp-info-cache

       │ fp-lib-table

       │ isl94202.sch

       │ libre_solar_template.kicad_wks

       │ mcu.sch

       │ power_part.sch

       │ power_supply.sch

       │ sym-lib-table

       │ symbol.dcm

       └ symbol.lib
