項目編號：P237

文件大?。?M

圖紙說明：PCB圖

開發(fā)環(huán)境：KiCAD

簡要概述：

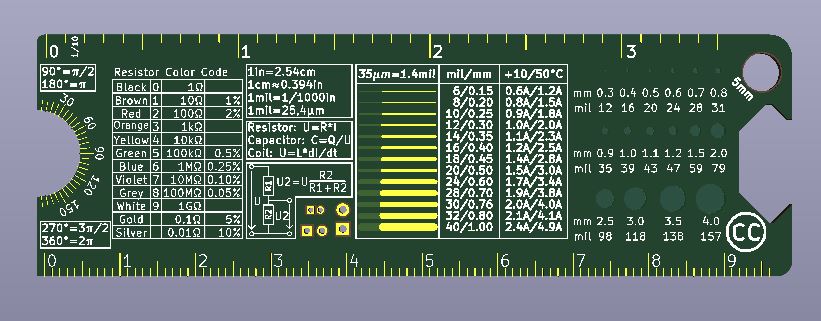

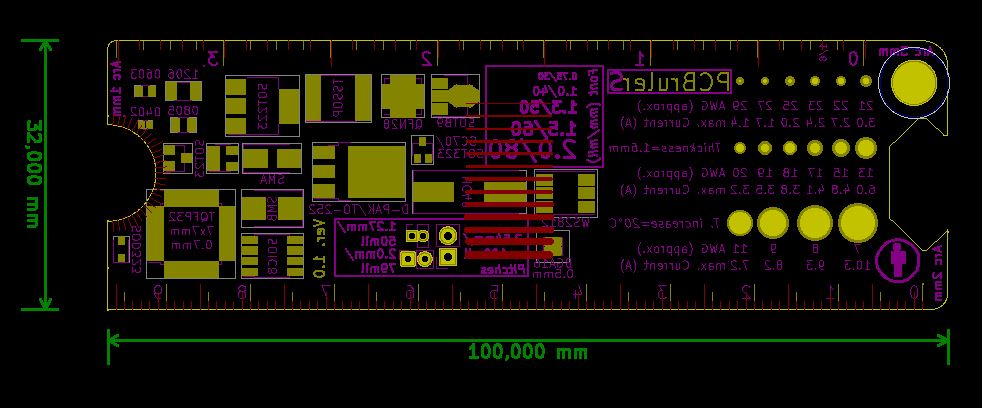

KiCAD制造的小型（100x32mm/3.94x1,26in）PCB直尺。它有一毫米、1/8和1/10英寸的直尺，還有一個量角器（用于粗略測量角度）。當您想要創(chuàng)建PCB時，這個標尺也可以幫助您，因為您可以在現(xiàn)實生活中看到不同的軌跡寬度和鉆孔尺寸。

目錄│文件列表:

 └ PCBruler

    └ PCBruler

       │ .gitignore

       │ fp-lib-table

       │ Layout-jbtronics.kicad_wks

       │ PCBRuler.cmp

       │ PCBRuler.kicad_pcb

       │ PCBRuler.pro

       │ PCBRuler.sch

       ├ Calculations

       │  └ Trace Max Currents.dfw

       ├ export

       │  ├ explaination

       │  │  │ explaination.indd

       │  │  │ explaination.jpg

       │  │  └ explaination.pdf

       │  ├ pics

       │  │  │ bottom.png

       │  │  │ showcase1.png

       │  │  │ showcase2.png

       │  │  └ top.png

       │  └ svg

       │     │ PCBRuler-bottom.svg

       │     └ PCBRuler-top.svg

       └ Footprints.pretty

          │ Bottle_Opener.kicad_mod

          │ Degree_Scale.kicad_mod

          │ Drills.kicad_mod

          │ Inch_Ruler_3.5in_10.kicad_mod

          │ Inch_Ruler_3.5in_8.kicad_mod

          │ Logo.kicad_mod

          │ Metric_Ruler_90mm.kicad_mod

          │ Metric_Ruler_95mm.kicad_mod

          │ Metric_Ruler_96mm.kicad_mod

          │ Metric_Ruler_98mm.kicad_mod

          │ Pin_Header_Straight_1x02_Pitch1.27mm.kicad_mod

          │ Pitch1.27mm.kicad_mod

          │ Pitch2.00mm.kicad_mod

          │ Pitch2.54mm.kicad_mod

          │ Resistor_Table_small.kicad_mod

          │ Symbol_CC-Attribution_SilkTop_Small.kicad_mod

          │ Symbol_CC-PublicDomain_SilkTop_Small.kicad_mod

          │ Symbol_CreativeCommons_SilkTop_Type2_Small.kicad_mod

          └ Voltage_Divider.kicad_mod
