項目編號：P323

文件大?。?.4M

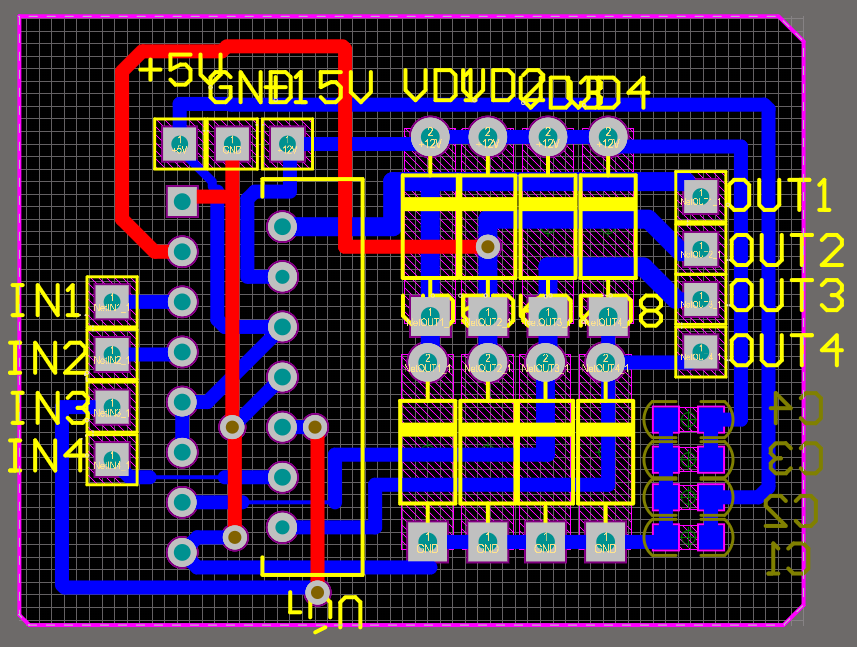

圖紙說明：PCB圖

開發(fā)環(huán)境：AD2020

簡單概述：

 L298N是ST公司生產的一種高電壓、大電流電機驅動芯片。該芯片采用15腳封裝。主要特點是：工作電壓高，最高工作電壓可達46V；輸出電流大，瞬間峰值電流可達3A，持續(xù)工作電流為2A；額定功率25W。內含兩個H橋的高電壓大電流全橋式驅動器，可以用來驅動直流電動機和步進電動機、繼電器線圈等感性負載；采用標準邏輯電平信號控制；具有兩個使能控制端，在不受輸入信號影響的情況下允許或禁止器件工作有一個邏輯電源輸入端，使內部邏輯電路部分在低電壓下工作；可以外接檢測電阻，將變化量反饋給控制電路。使用L298N芯片驅動電機，該芯片可以驅動一臺兩相步進電機或四相步進電機，也可以驅動兩臺直流電機。

目錄│文件列表:

 └ PCB_Project

    │ L298N.PcbDoc

    │ L298NPCB.PcbDoc

    │ L298NPCB.PcbDoc.htm

    │ L298N驅動原理圖.SchDoc

    │ PCB2.PcbDoc

    │ PCB2.PcbDoc.htm

    │ PCB_Project.PrjPcb

    │ PCB_Project.PrjPcbStructure

    └ Project Logs for PCB_Project

       │ L298NPCB PCB ECO 2017-8-4 11-56-12.LOG

       │ L298NPCB PCB ECO 2017-8-4 12-21-56.LOG

       │ L298NPCB PCB ECO 2017-8-7 12-26-53.LOG

       │ L298NPCB PCB ECO 2017-8-7 12-28-58.LOG

       │ PCB2 PCB ECO 2017-8-7 12-29-55.LOG

       │ PCB2 PCB ECO 2017-8-7 12-36-08.LOG

       └ PCB2 PCB ECO 2017-8-7 12-38-17.LOG
