【P332】NE555繼電器通電延時斷開帶觸發端模塊PCB與電路原理圖

2021-09-29 21:56:25      索煒達電子      2266

項目編號:P332

文件大小:18M

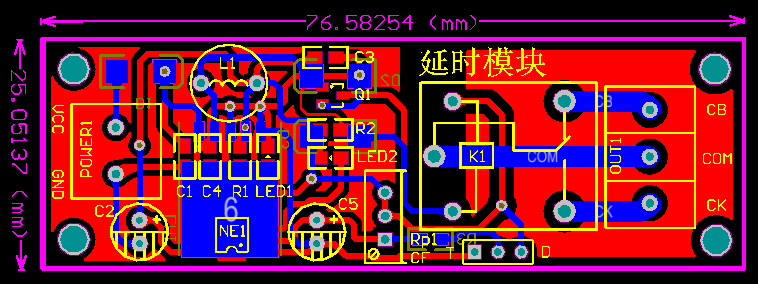

圖紙說明:PCB圖

開發環境:AD2020

簡單概述:

一、 尺寸:76mm X25mm X 18mm   長X寬X高

二、 主要芯片:NE555 繼電器

三、 工作電壓:直流6~24伏;(寬電壓供電)

四、 最大電流≤90mA,

五、 特點:

1、接通電源繼電器立即吸合然后延時斷開,并保持斷開狀態。

2、延時時間可調,默認發貨(0~20秒可調) 另有 50秒,100秒,200秒可選,如果需要請備注留言。

4、電位器調節輸出延時時間,采用精調電位器。(可旋轉30圈)

5、增大電容C5和電位器RP1可以增大延時時間。

6、具有輸入電源指示燈

7、具有繼電器吸合指示燈

8、繼電器輸出為開關量,繼電器常開、常閉、公共端都引出。

9、可控制交流220V/10A一下設備,直流30V/10A設備。

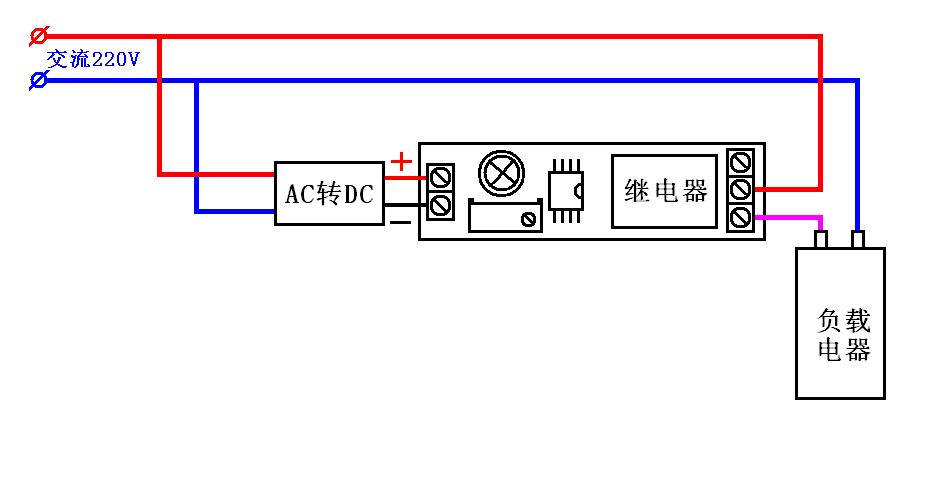

【P332】NE555繼電器通電延時斷開帶觸發端模塊PCB與電路原理圖

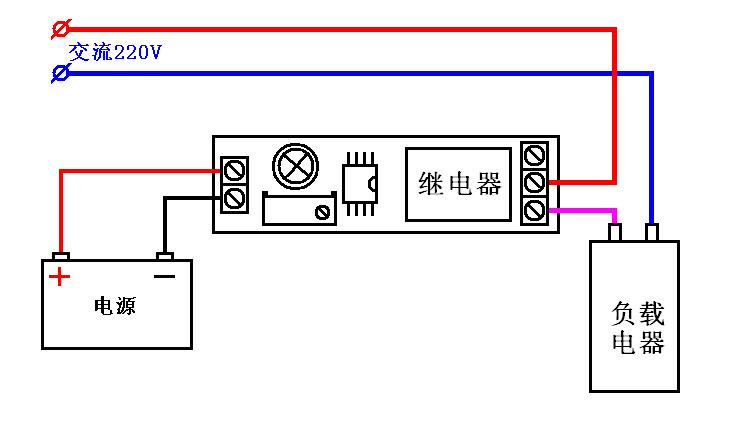

【P332】NE555繼電器通電延時斷開帶觸發端模塊PCB與電路原理圖

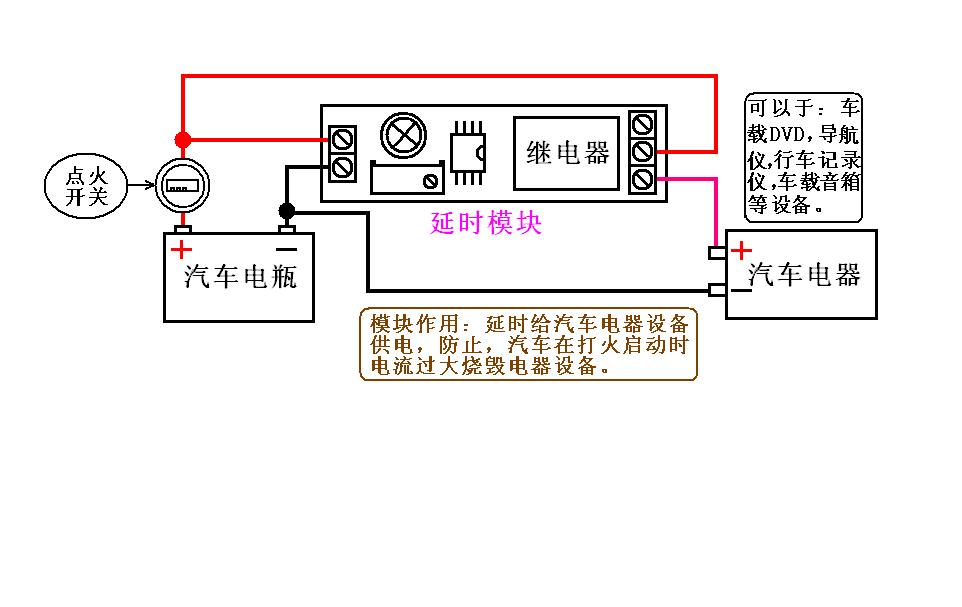

【P332】NE555繼電器通電延時斷開帶觸發端模塊PCB與電路原理圖

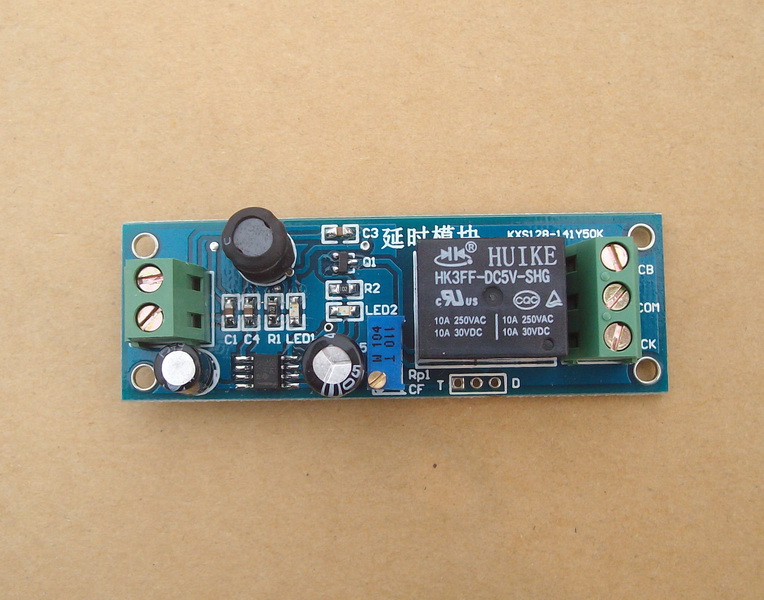

【P332】NE555繼電器通電延時斷開帶觸發端模塊PCB與電路原理圖【P332】NE555繼電器通電延時斷開帶觸發端模塊PCB與電路原理圖

目錄│文件列表:

 │ 繼電器延時輸出模塊PCB.pdf

 │ 繼電器延時輸出模塊原理圖.doc

 │ 繼電器通電延時斷開帶觸發端模塊產品使用手冊.doc

 └ 繼電器延時輸出模塊DXP資料

    │ 繼電器延時輸出模塊.PcbDoc

    │ 繼電器延時輸出模塊.PrjPCB

    └ 繼電器延時輸出模塊.SchDoc

TAGNE555
