項目編號：P381

文件大?。?M

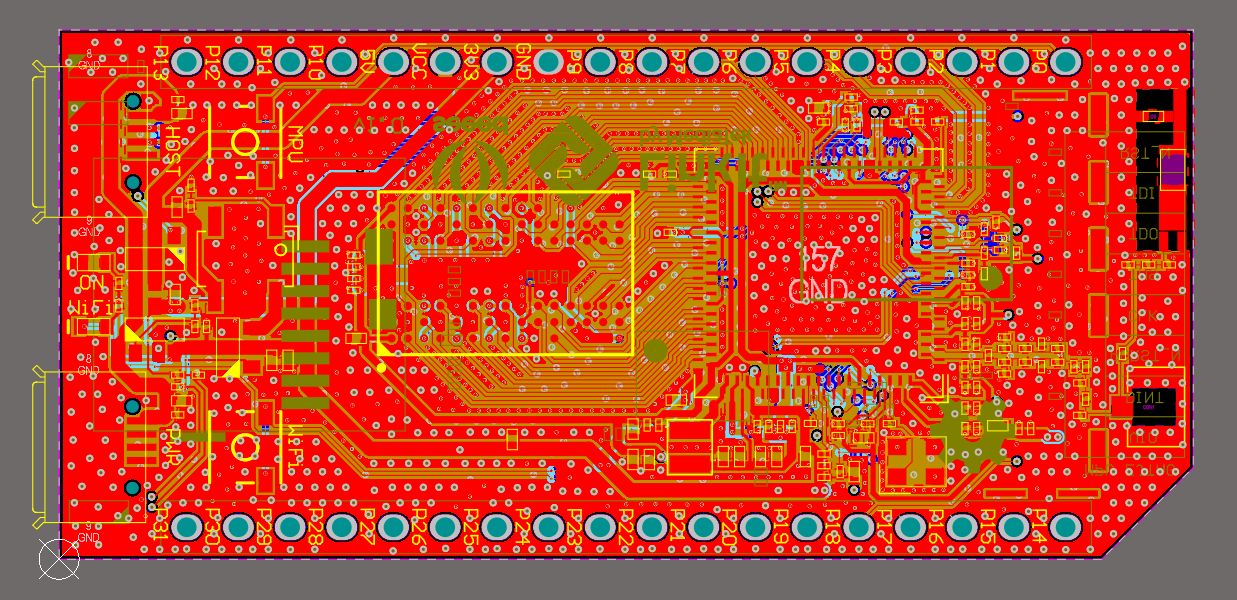

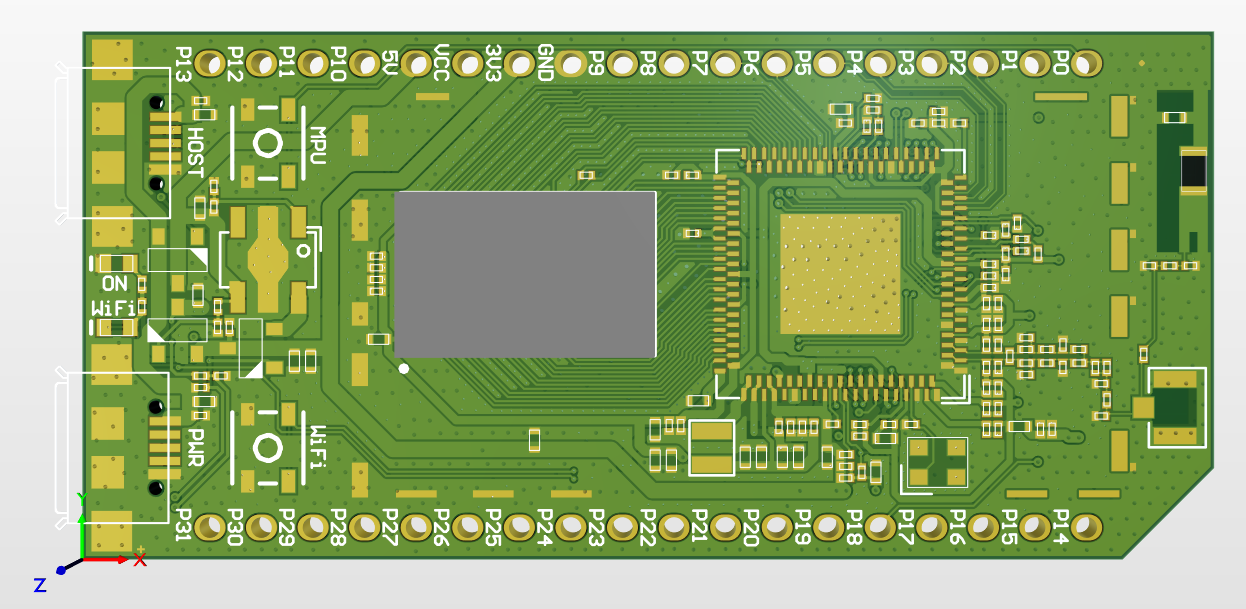

圖紙說明：PCB圖

開發環境：AD2020

簡要概述：

智能家居專用LinkIt Smart 7688開發板原理圖和PCB源文件

目錄│文件列表:

 │ MediaTek_LinkIt_Smart_7688_pin_out_v1_2.pdf

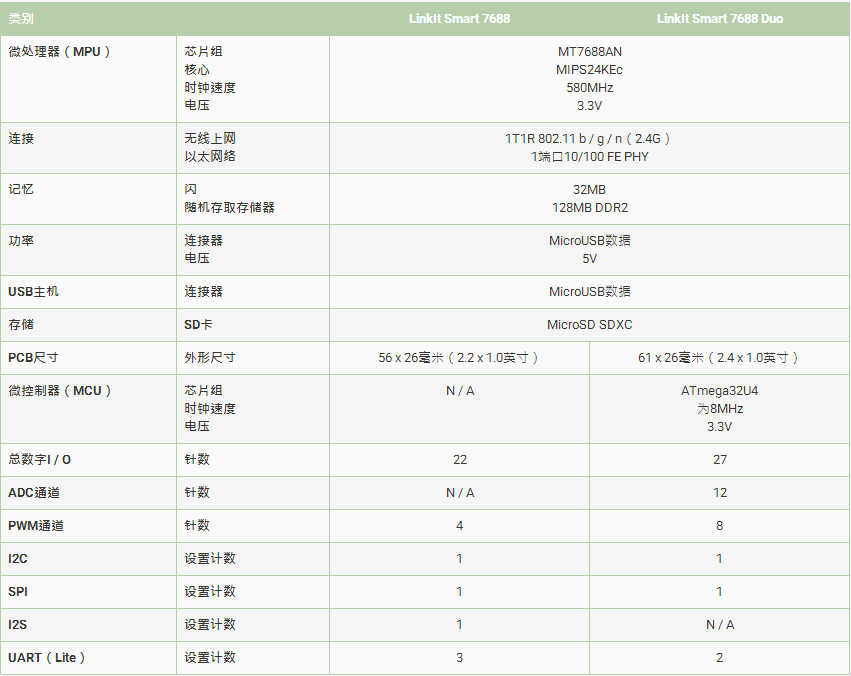

 │ 開發板規格參數信息.png

 ├ Layouts

 │  │ LinkIt Smart 7688  Layout_V03 (20150921).pdf

 │  │ LinkIt Smart 7688.PcbDoc

 │  └ LinkIt Smart 7688.PcbDoc.htm

 └ Schematics

    │ 11-MT7688AN RF Front End.SchDoc

    │ 12-MT7688AN DDR2 I_F-B.SchDoc

    │ 13-MT7688AN Peripheral-C.SchDoc

    │ 14-MT7688AN USB-PCIe.SchDoc

    │ 15-MT7688AN Ethernet-E.SchDoc

    │ 16-MT7688AN Power-F.SchDoc

    └ LinkIt Smart 7688.pdf
