項目編號：P397

文件大?。?.2M

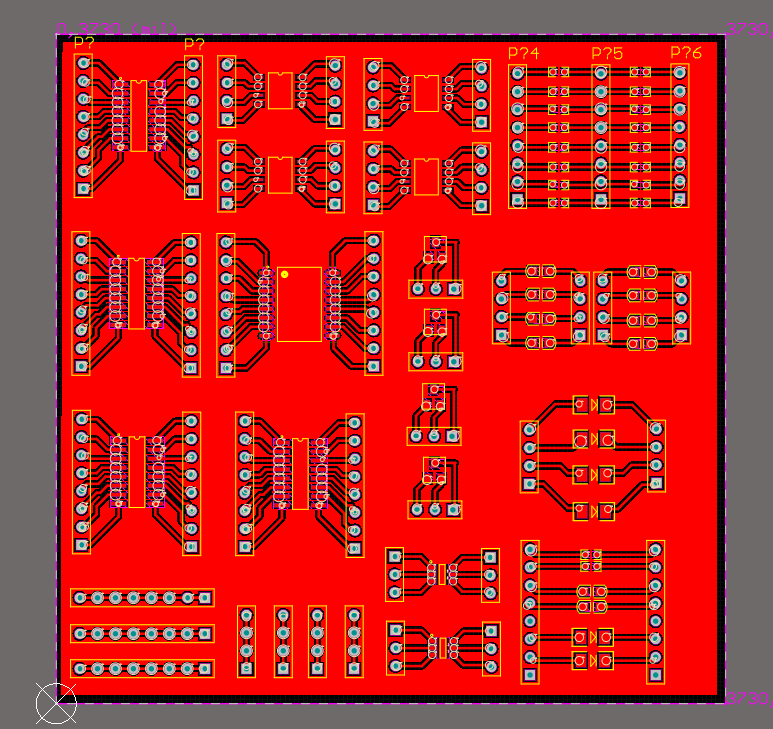

圖紙說明：PCB圖

開發環境：AD2020

簡要概述：

有時候買些貼片芯片研究，還得買貼片轉直插的板子，而且板子太小不好焊。

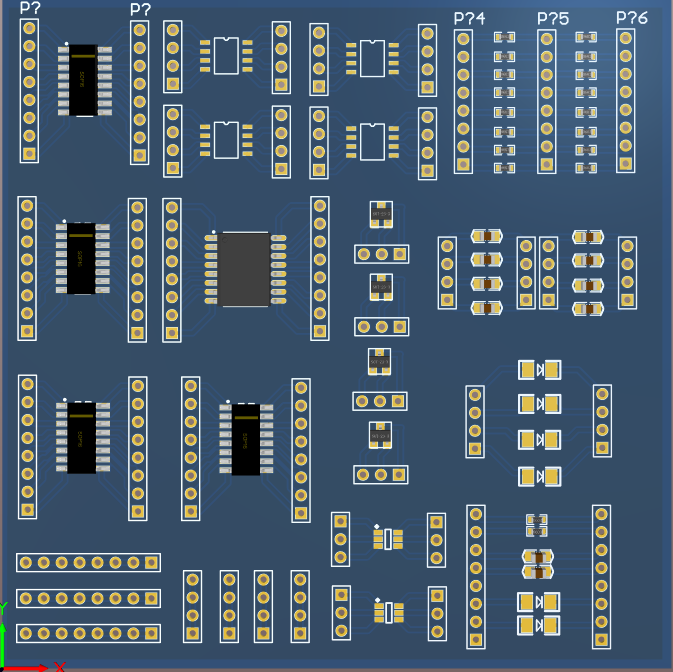

為此我自己畫了一個PCB分享給大家，可以用來貼片轉直插，也可以當作小型實驗板，只需要用杜邦線連接就可以了

板子上面可以焊電阻，二極管，芯片等等，貼片電阻的尺寸是0805的，其他的不太清楚了，不過都是常見的規格，有興趣的朋友可以下載對一下尺寸。板子我已經打過樣了，功能都是完好的。

目錄│文件列表:

 │ 測試板.PcbDoc

 └ 測試板.PcbDoc.htm
