項目編號：P404

文件大?。?2M

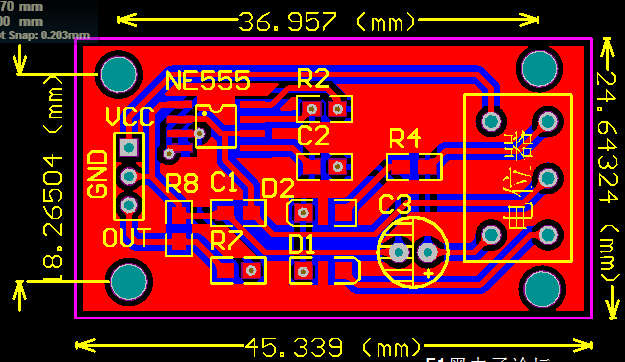

圖紙說明：PCB圖

開發環境：AD2020

簡要概述：

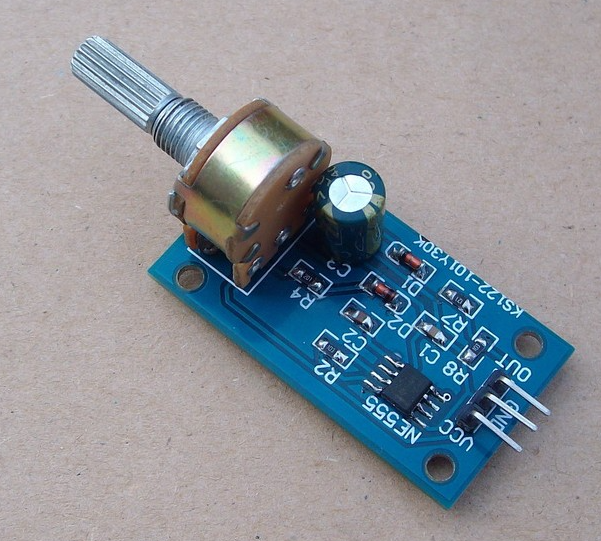

NE555 PWM輸出模塊電路原理圖與PCB資料

【簡要說明】

一、尺寸：長45mmX寬24mmX高25mm

二、主要芯片：NE555

三、工作電壓：直流4~16V
四、工作電流：小于10毫安

五、最大輸出電流：225毫安

六、輸出頻率 10Khz （改變電容可以改變頻率）

七、輸出占空比0~100％可調。

目錄│文件列表:

 │ NE555pwm輸出模塊使用說明.doc

 │ NE555pwm輸出模塊原理圖.doc

 │ NE555pwm輸出模塊設計資料使用說明.doc

 │ NE555pwm輸出模塊設計資料使用說明.pdf

 └ NE555pwm輸出模塊DXP資料

    └ NE555pwm輸出模塊DXP資料

       │ PWM輸出.PcbDoc

       │ PWM輸出.PcbDoc.htm

       │ PWM輸出.PcbDocPreview

       │ PWM輸出.PrjPCB

       │ PWM輸出.SchDoc

       └ PWM輸出.SchDocPreview
