項目編號：P417

文件大?。?M

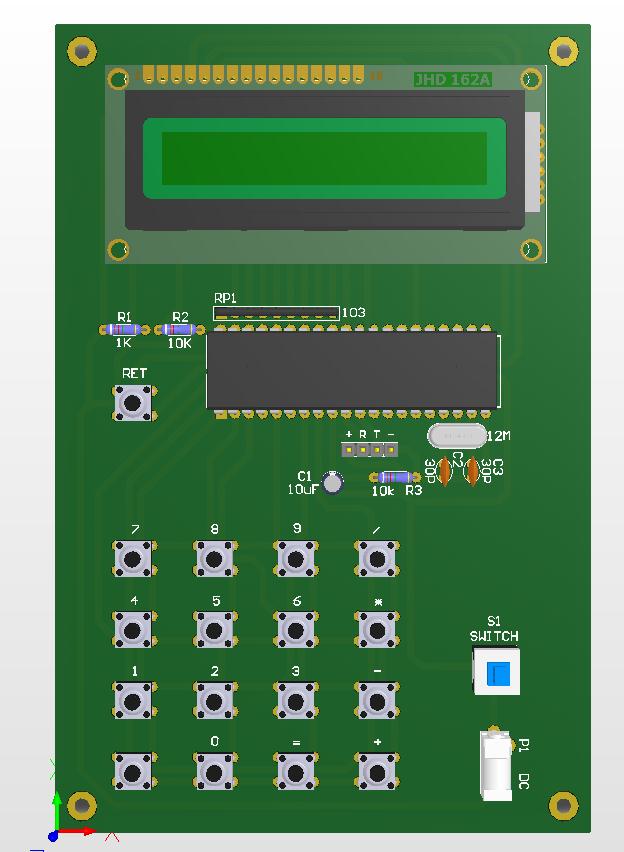

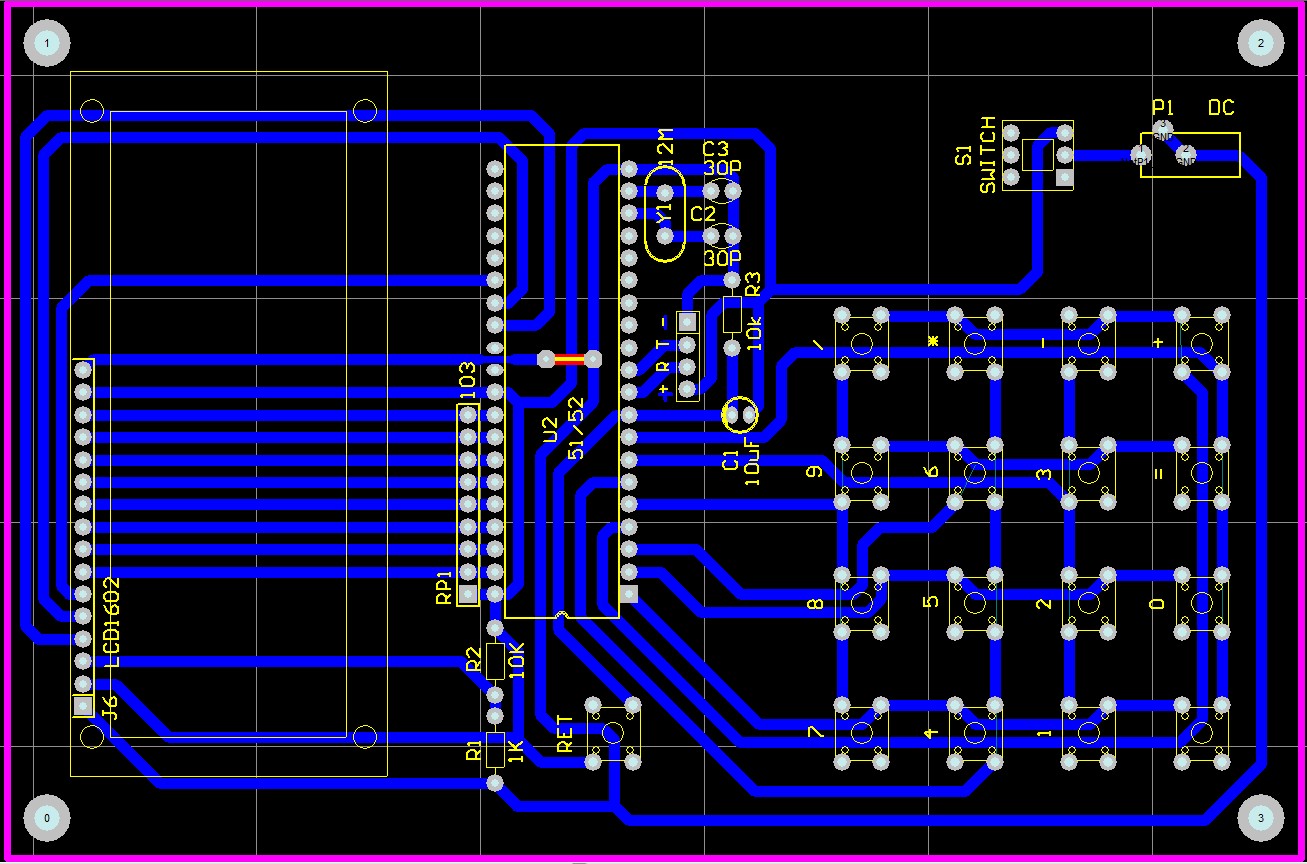

圖紙說明：PCB圖

開發環境：AD2020

簡要概述：

設計內容：本課題模擬計算器設計硬件電路采用三部分電路模塊構成，第一部分是鍵盤模塊電路，采用4*4矩陣式鍵盤作為輸入電路；第二部分是LCD1602液晶顯示模塊；第三部分是以51單片機作為控制核心。軟件程序主要由三部分組成：主程序、按鍵掃描程序和LCD1602顯示程序。所需的元器件：4*4矩陣式鍵盤，1602液晶屏），51單片機，電阻,電容，晶振，實驗板等

1、本設計基于STC89C51/52（與AT89S51/52、AT89C51/52通用，可任選）單片機。

2、矩陣按鍵輸入、LCD1602液晶顯示，構成一套可以運算兩個數之間的加減乘除的設計。

3、最大運算是：9999*9999，可以運算負數

具體元器件：1)  覆銅板

2)  1602液晶

3)  排針*16

4)  16p母座

5)  STC89C51單片機

6)  40腳IC座

7)  10k電阻*2

8)  1.5k電阻

9)  103排阻

10)      10uf電解電容

11)      12M晶振

12)      30pf電容*2

13)      按鍵*17

14)      自鎖開關

15)      DC電源接口

16)      導線若干

17)      焊錫若干

18)      USB電源線或電池盒+DC電源接口
