項目編號：P445

文件大?。?.86M

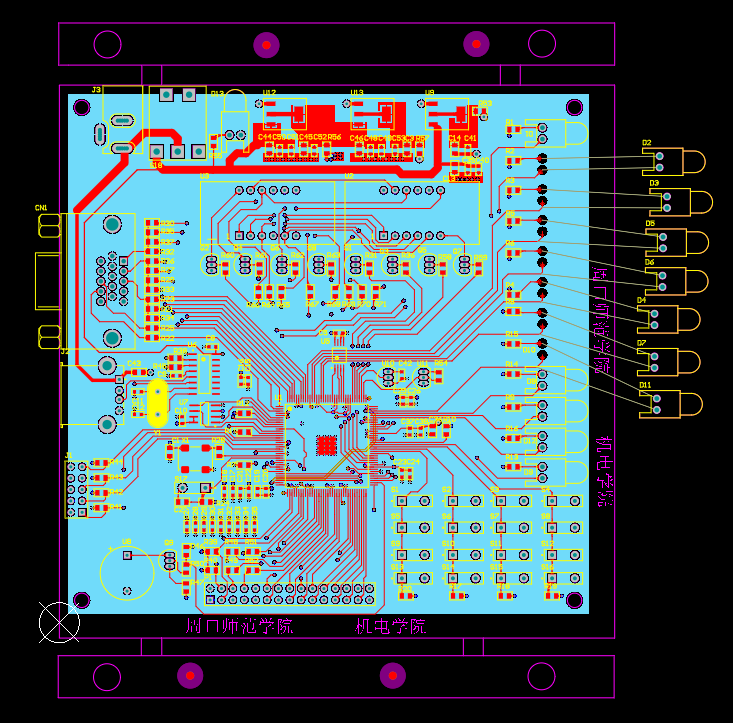

圖紙說明：PCB圖

開發環境：AD2020

簡要概述：

EP4CE6E22C8原理圖PCB圖FPGA開發板設計

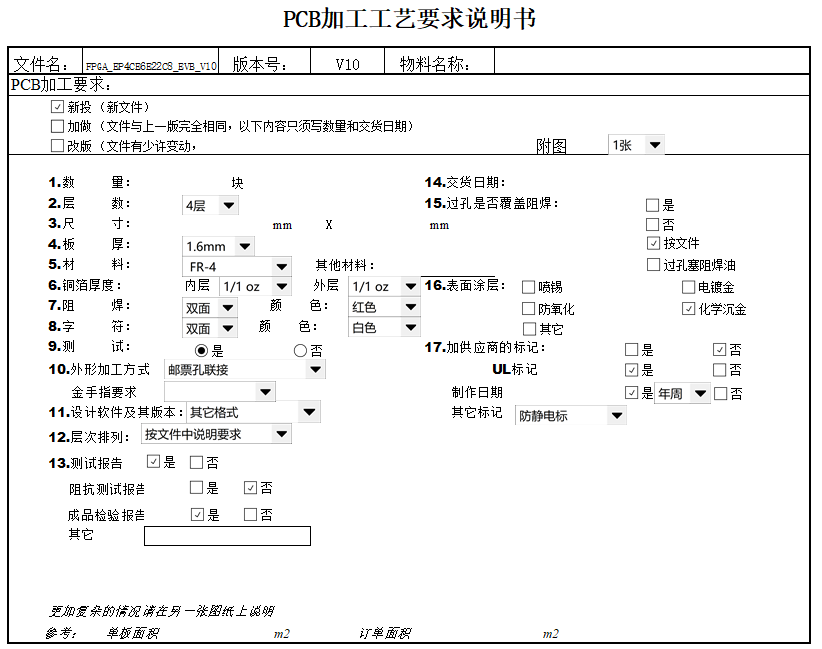

FPGA_EP4CE6E22C8_EVB_V10_PCB加工工藝要求說明書：
1.使用高TG板材（TG≥170℃） 防火等級UL 94V-0。電路板邊緣光滑無毛刺、白化、分層，無阻焊漆脫落及線路露銅等現象，翹曲度不得超過0.7%。
2，要求回傳制板板材型號、疊層、Gerber文件、鋼網文件，經確認后方可進行生產。
3，此板加工說明中未提及部分應符合IPC Class 2相關標準的要求，符合歐盟 2011/65/EU RoHS指令的要求。

目錄│文件列表:

 └ PCB+SCH

    │ BACK.SchDoc

    │ BOM_PCB_fpga ep4ce6.xls

    │ FPGA.DsnWrk

    │ FPGA_EP4CE6E22C8_EVB_V10.PcbDoc

    │ FPGA_EP4CE6E22C8_EVB_V10.PcbDoc.htm

    │ FPGA_EP4CE6E22C8_EVB_V10.PcbLib

    │ FPGA_EP4CE6E22C8_EVB_V10.SchDoc

    │ FPGA_EP4CE6E22C8_EVB_V10_PCB加工工藝要求說明書.xls

    │ PCB1.PcbLib

    │ PCBLIB1.LIB

    │ 貼片封裝.PcbLib

    └ FPGA_Project

       │ FPGA_EP4CE6E22C8_EVB_V10.PcbLib

       │ FPGA_EP4CE6E22C8_EVB_V10.SchDoc

       │ FPGA_Project.OutJob

       │ FPGA_Project.pdf

       │ FPGA_Project.PrjPcb

       │ FPGA_Project.SCHLIB

       │ PCB1.PcbDoc

       └ History

          │ FPGA_Project.~(1).PrjPcb.Zip

          │ PCB1.~(1).PcbDoc.Zip

          └ PCB1.~(2).PcbDoc.Zip
