項目編號：P5

文件大?。?.6M

圖紙說明：原理圖、PCB圖

開發環境：AD2020

簡要概述：

打開AD就可以用了(本項目用的是AD18) 本項目的原理圖庫和PCB封裝庫都可以在項目中一個叫參考資料的文件夾內找到

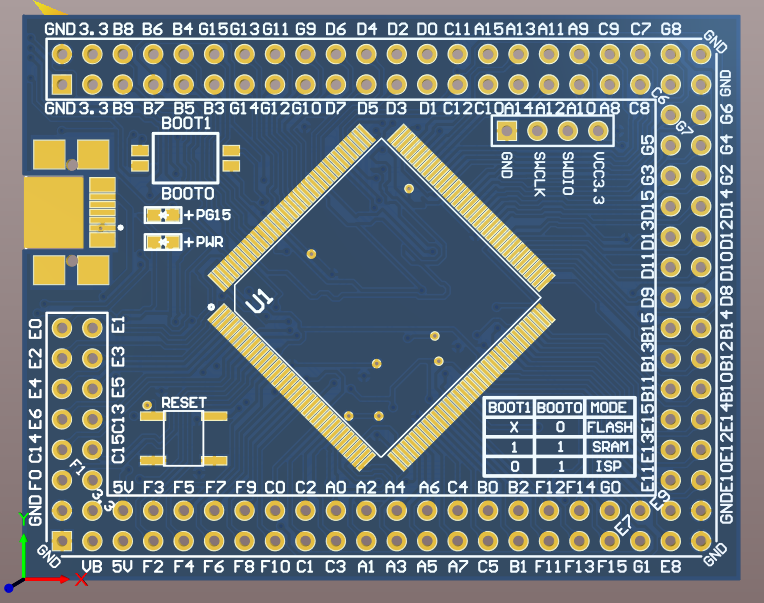

電路圖

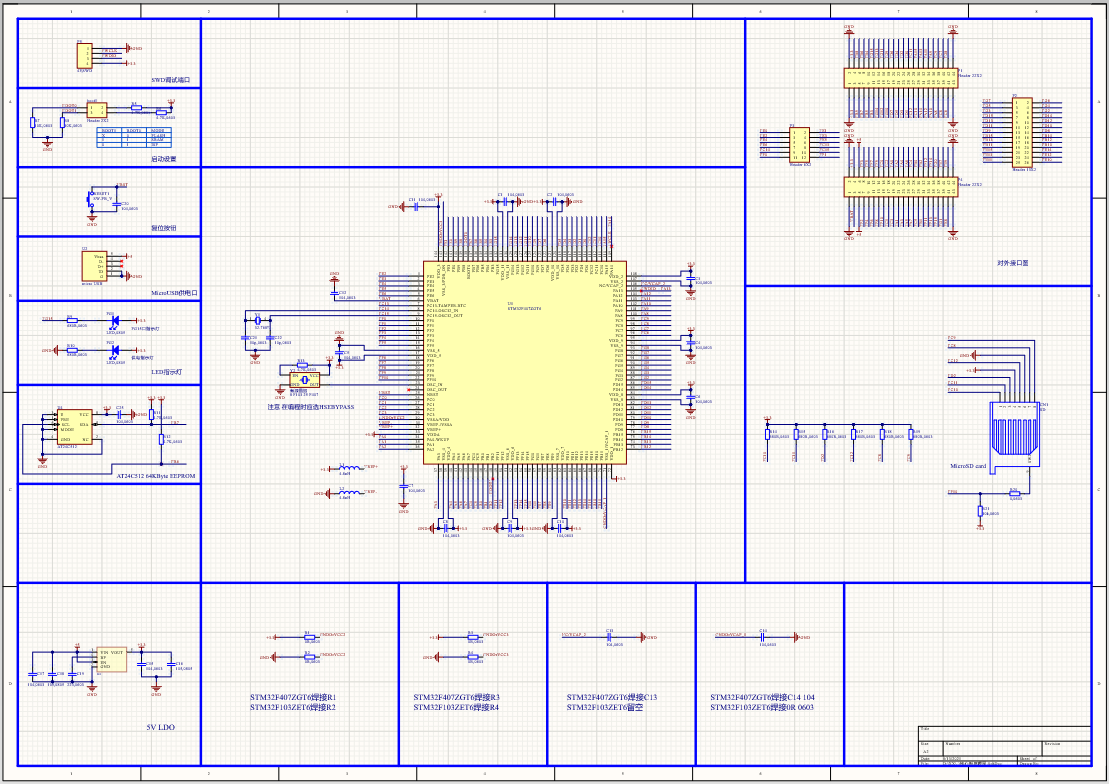

原理圖

文件列表：

目錄│文件列表:

 └ PCB+SCH

    └ STM32F4核心板

       │ STM32F4核心板.PrjPCB

       │ STM32F4核心板.PrjPCBStructure

       │ 核心板.PcbDoc

       │ 核心板.PcbDoc.htm

       │ 核心板原理圖.SchDoc

       └ 參考資料

          │ STM32F103VC-VET6引腳定義.pdf

          │ STM32F407ZGT6(Mini)核心板 - 對外接口原理圖庫.SCHLIB

          │ STM32F407ZGT6(Mini)核心板---整體封裝.PcbLib

          │ STM32F407ZGT6(Mini)核心板--PCB封裝庫.PcbLib

          │ STM32F407ZGT6(Mini)核心板--原理圖庫.SCHLIB

          │ STM32F407ZGT6(Mini)核心板--尺寸圖.PDF

          │ STM32F407ZGT6(Mini)核心板--尺寸圖（PCB格式）.PcbDoc

          │ STM32F407ZGT6(Mini)核心板--尺寸圖（PCB格式）.PcbDoc.htm

          └ STM32F407ZGT6(Mini)核心板--電路原理圖.PDF
