項目編號：P9

文件大?。?8M

圖紙說明：原理圖、PCB圖

開發環境：AD2020

簡單概述：

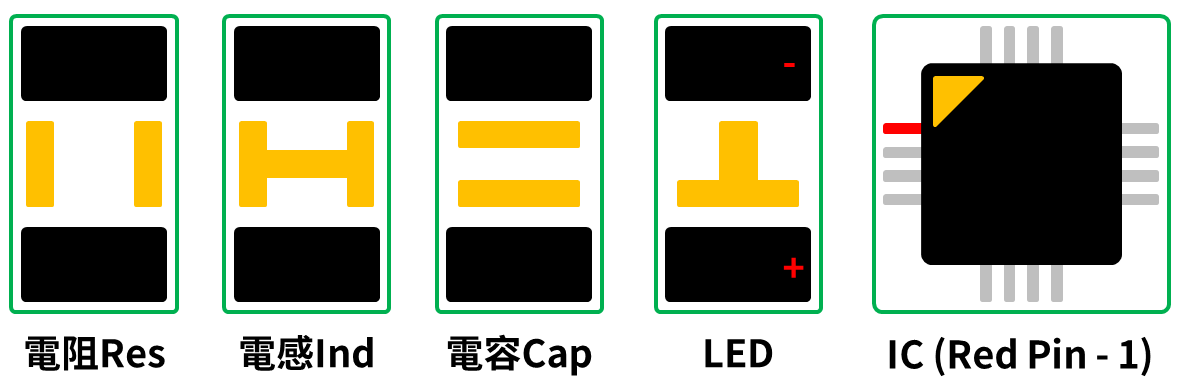

Mechanical 13 用來繪制組件，與 3D Body。
Mechanical 14、Mechanical 15 用來表示上層組件或是下層組件，兩者默認成 Pairs，組件翻面會自動切換。

v3 版本主要調整內容 :

1. 在組件庫中加入更多的信息，像是封裝、數值... 等等，方便更有效率生成 BOM。

2. 使用的字體主要改用 consolas，consolas 字體的每個字符距離固定，表示上比較清楚。

3. footprints 中加入 .designator 讓組件自動編號，不需要再手動調整(在 .PcbDoc 里，透過 CTRL + D -> View Options -> Display Options -> 啟用 Convert Special Strings 后，可以自動轉換成編號)  。

 文件列表：

目錄│文件列表:

 └ AltiumDesigner_PcbLibrary

    │ DXPPreferences.DXPPrf

    │ Integrated_Library.LibPkg

    │ PCB_ActiveDIO.PcbLib

    │ PCB_ActiveLED.PcbLib

    │ PCB_Antenna.PcbLib

    │ PCB_Battery.PcbLib

    │ PCB_Connector.PcbLib

    │ PCB_ConnectorFFC.PcbLib

    │ PCB_ConnectorHDR.PcbLib

    │ PCB_IntegratedCircuit.PcbLib

    │ PCB_Mechanical.PcbLib

    │ PCB_Module.PcbLib

    │ PCB_Oscillator.PcbLib

    │ PCB_PassiveCap.PcbLib

    │ PCB_PassiveInd.PcbLib

    │ PCB_PassiveRes.PcbLib

    │ PCB_SDCard.PcbLib

    │ PCB_Switch.PcbLib

    │ PCB_USB.PcbLib

    │ SCH_Active.SchLib

    │ SCH_Battery.SchLib

    │ SCH_Connector.SchLib

    │ SCH_ConnectorHDR.SchLib

    │ SCH_IntegratedCircuit.SchLib

    │ SCH_Mechanical.SchLib

    │ SCH_Microcontroller.SchLib

    │ SCH_Module.SchLib

    │ SCH_Oscillator.SchLib

    │ SCH_Passive.SchLib

    │ SCH_Power.SchLib

    │ SCH_Radio.SchLib

    │ SCH_SDCard.SchLib

    │ SCH_Sensor.SchLib

    │ SCH_Switch.SchLib

    │ SCH_USB.SchLib

    └ template

       │ Component.BomDoc

       │ GenerateFile.OutJob

       │ KitSprout.PrjPcb

       │ Layout.PcbDoc

       │ README.md

       │ README_Specification.txt

       │ [01] COVER PAGE.SchDoc

       │ [02] BLOCK DIAGRAM.SchDoc

       └ [N] NAME.SchDoc
