項目編號：P557

文件大?。?M

圖紙說明：PCB圖

開發環境：AD2020

簡要概述：

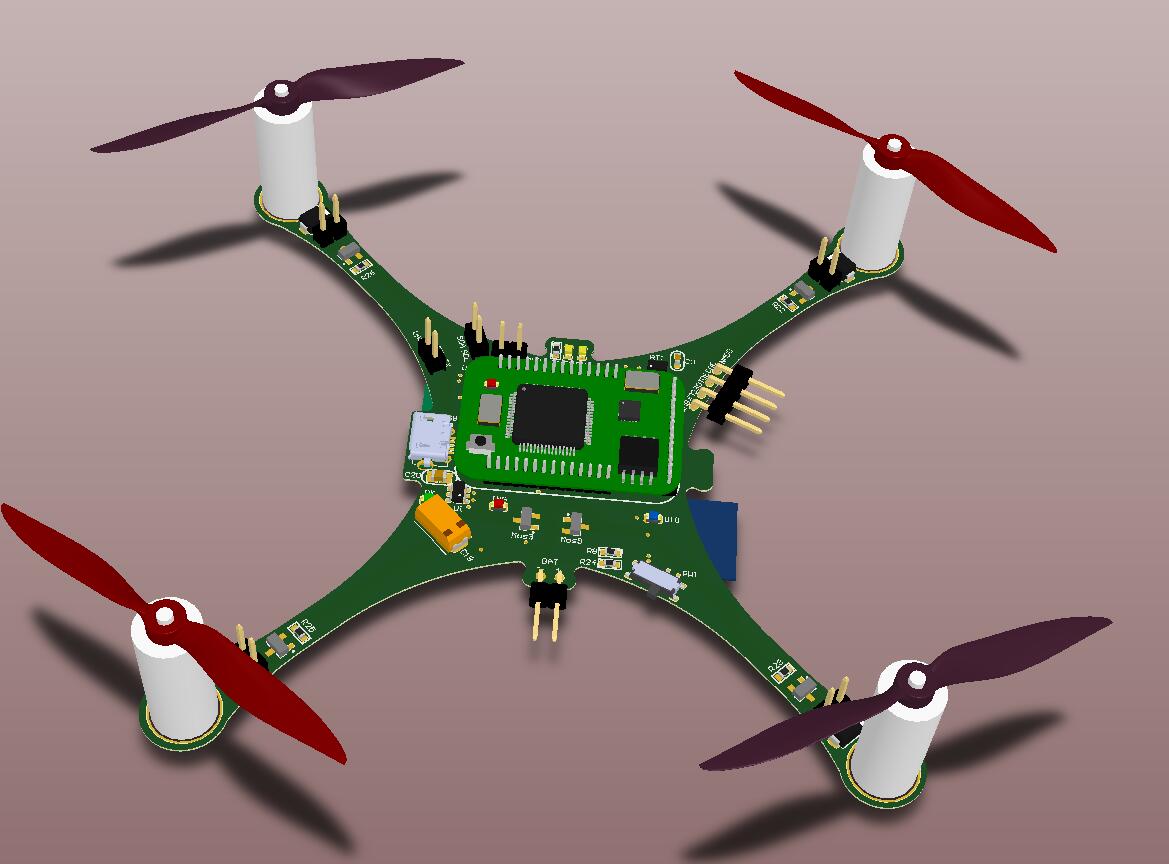

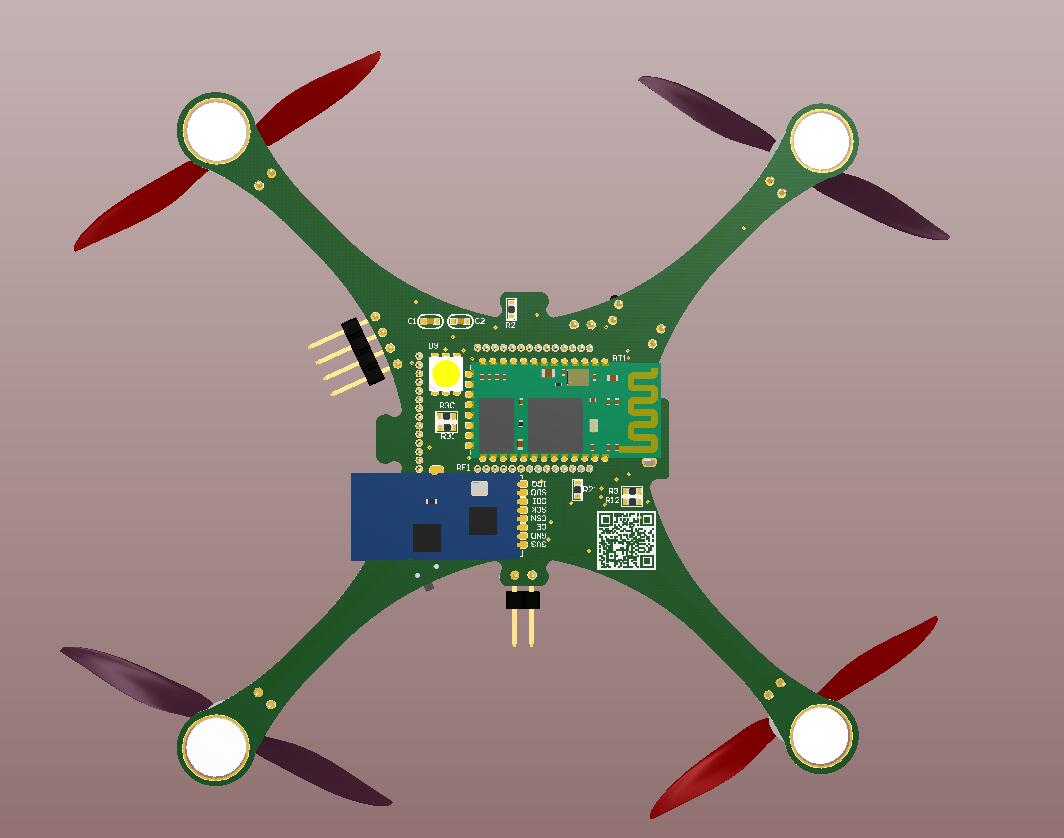

PCB_Quadrotor

-這是一個PCB四軸飛行器，使用8520空心杯電機和55mm槳，用于科研實驗，可作為一個簡單的空中移動平臺

-該項目有兩個分支，一個上面使用Fly_Control飛控（F103），另一個使用F405作為控制器，搭載F072作為下載器和仿真器。F405的版本在all_in分支之中。

特性

-主控單片機使用STM32F103RCT6

-板載MPU9250（三軸陀螺儀+三軸加速度計+三軸磁力計）

-板載MS5611氣壓計

-板載飛行器黑匣子W25Q

-提供HC05藍牙接口、NRF24L01遙控接口

-提供I2C接口，便于拓展其他接口

目錄│文件列表:

 └ PCB_Quadrotor

    │ back.SchDoc

    │ jlink-ob.SchDoc

    │ PCB四軸.PcbDoc

    │ PCB四軸.PrjPCB

    │ PCB四軸.SchDoc

    │ PCB四軸接口.SchDoc

    │ view1.jpg

    │ view2.jpg

    └ view_3.jpg
