項(xiàng)目編號：P562

文件大小：2M

圖紙說明：PCB圖

開發(fā)環(huán)境：KiCAD

簡要概述：

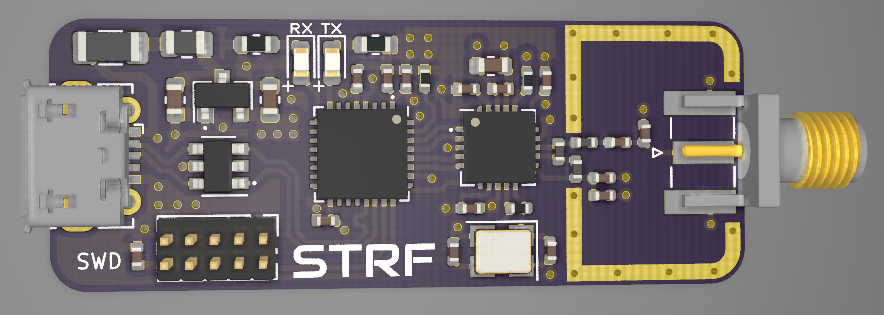

STM32-based RF-to-USB dongle開發(fā)板(PCB+SCH)

目錄│文件列表:

 └ STRF-Kicad

    │ fp-info-cache

    │ fp-lib-table

    │ STRF-cache.lib

    │ STRF.kicad_pcb

    │ STRF.kicad_pcb-bak

    │ STRF.net

    │ STRF.pro

    │ STRF.sch

    │ STRF.sch-bak

    │ STRF.xml

    │ STRF_Panel.kicad_pcb

    │ STRF_Panel.kicad_pcb-bak

    │ STRF_Panel.pro

    ├ assembly

    │  │ STRF-BOM.csv

    │  │ STRF-Footprint-Positions.csv

    │  └ panel

    │     │ STRF_Panel-BOM.csv

    │     └ STRF_Panel-Footprint-Positions.csv

    ├ gerber

    │  │ STRF-B_Cu.gbr

    │  │ STRF-B_Mask.gbr

    │  │ STRF-B_Paste.gbr

    │  │ STRF-B_SilkS.gbr

    │  │ STRF-Edge_Cuts.gbr

    │  │ STRF-F_Cu.gbr

    │  │ STRF-F_Mask.gbr

    │  │ STRF-F_Paste.gbr

    │  │ STRF-F_SilkS.gbr

    │  │ STRF-Gerber.zip

    │  │ STRF-In1_Cu.gbr

    │  │ STRF-In2_Cu.gbr

    │  │ STRF.drl

    │  └ panel

    │     │ STRF_Panel-B_Cu.gbr

    │     │ STRF_Panel-B_Mask.gbr

    │     │ STRF_Panel-B_Paste.gbr

    │     │ STRF_Panel-B_SilkS.gbr

    │     │ STRF_Panel-Edge_Cuts.gbr

    │     │ STRF_Panel-F_Cu.gbr

    │     │ STRF_Panel-F_Mask.gbr

    │     │ STRF_Panel-F_Paste.gbr

    │     │ STRF_Panel-F_SilkS.gbr

    │     │ STRF_Panel-Gerber.zip

    │     │ STRF_Panel-In1_Cu.gbr

    │     │ STRF_Panel-In2_Cu.gbr

    │     └ STRF_Panel.drl

    ├ lib

    │  │ 10118193-0001LF.lib

    │  │ 10118193-0001LF.mod

    │  └ 10118193-0001lfc.stp

    ├ misc

    │  │ 1050170001.stp

    │  │ SMA-20.stp

    │  │ STM32L4 Pinout.PNG

    │  └ STRF-3D-Screenshot.png

    └ STRF-Silk.pretty

       │ STRF-Logo.kicad_mod

       └ STRF-Silk.png
