項目編號：P606

文件大?。?96K

圖紙說明：PCB圖

開發環境：AD2020

簡要概述：

附件為原理圖，PCB文件
NO.1 ： S 端口接輪轂 電機②號信號接口。
N0.2  ：其中一個 S 接5V工作電壓的傳感器， 功能是由傳感器作為開關輸出控制。兩個S信號接口已經短接。
供電：
1、USB提供5V電壓。
2、外接12---24V電源。
最小系統板外圍的排針是引腳擴展口。

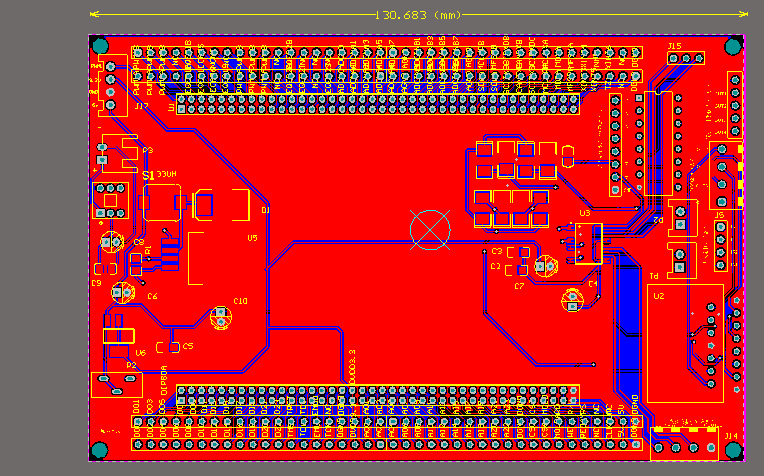

Altium Designer畫的基于ULN2003電機驅動應用電路原理圖和PCB圖如下：

目錄│文件列表:

 │ UL2003電機驅動PCB-PCB3.PcbDoc

 └ UL2003電機驅動原理圖.SchDoc3.SchDoc
