項目編號：P14

文件大小：3.5M

圖紙說明：PCB、SCH

開發環境：AD2020

簡單概述：

前言：

        大學冬天晚上大都是斷電的，晚上11點沒電，無論你在干嘛，都上不了網絡了。我們學校也是這樣。自學電子后，就自己摸索著解決的辦法，做出了這樣的電源。

        自制不間斷電源，是我們幾個電子愛好的同學，組成一個探趣小組，發現學校晚上斷電之后，路由器由于沒電，我們正在聯網工作，或者其他的活動就被強制停止了，導致我們會失去了某些工作之類的信息，感覺很懊惱，于是我們就決定討論起研究出解決這樣問題的一個東西來。

        該產品是24 h直接接路由器的，無論是有電或者沒電，都可以智能的相互轉化能力以保持路由工作平衡，產品接上路由，貓即可，全部自動化。如此一來，即使停電你沒有意識到，來不及保存信息關電腦，此時的路由器依舊有電的為您工作供網絡。

        該DC-UPS電源主要主要分為四個部分：降壓電路、升壓電路、充電電路、切換電路。由于市面路由器，貓的種類繁多，使用者只需在自己的電路里改改參數即可輸出不同電壓。

        總之，DIY起來很簡單。只要愿意動手，都可以做出屬于自己的不間斷電源，可以做很多用途。我們自己還在自己的學校賣出了一批，學生很常用，受歡迎。

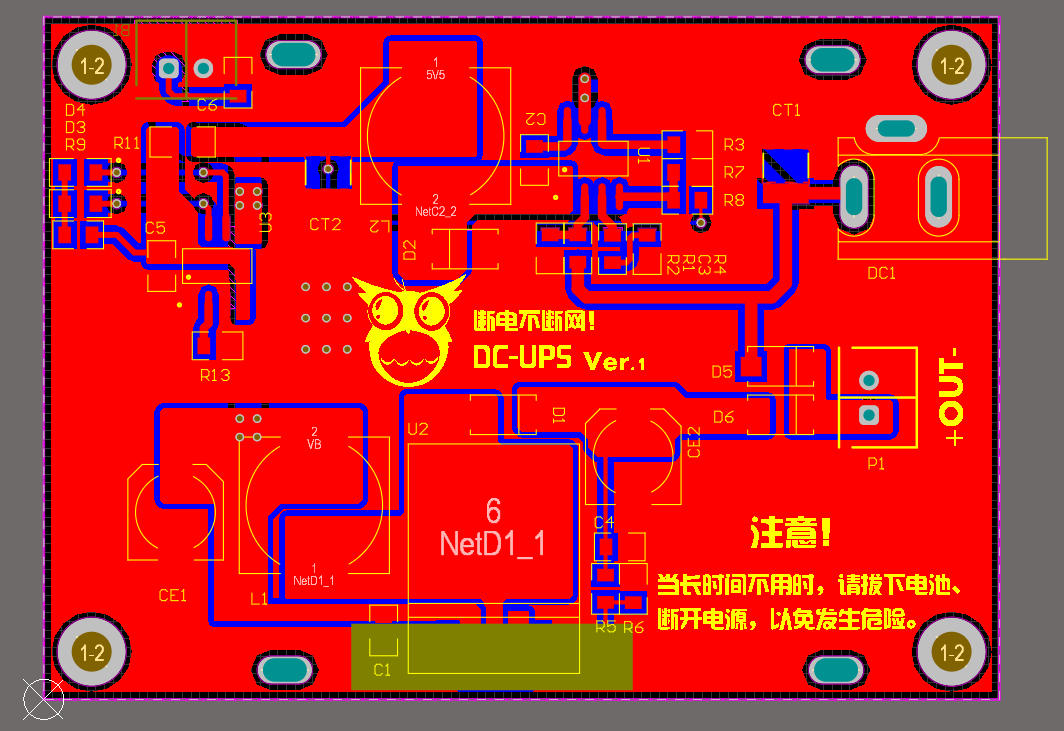

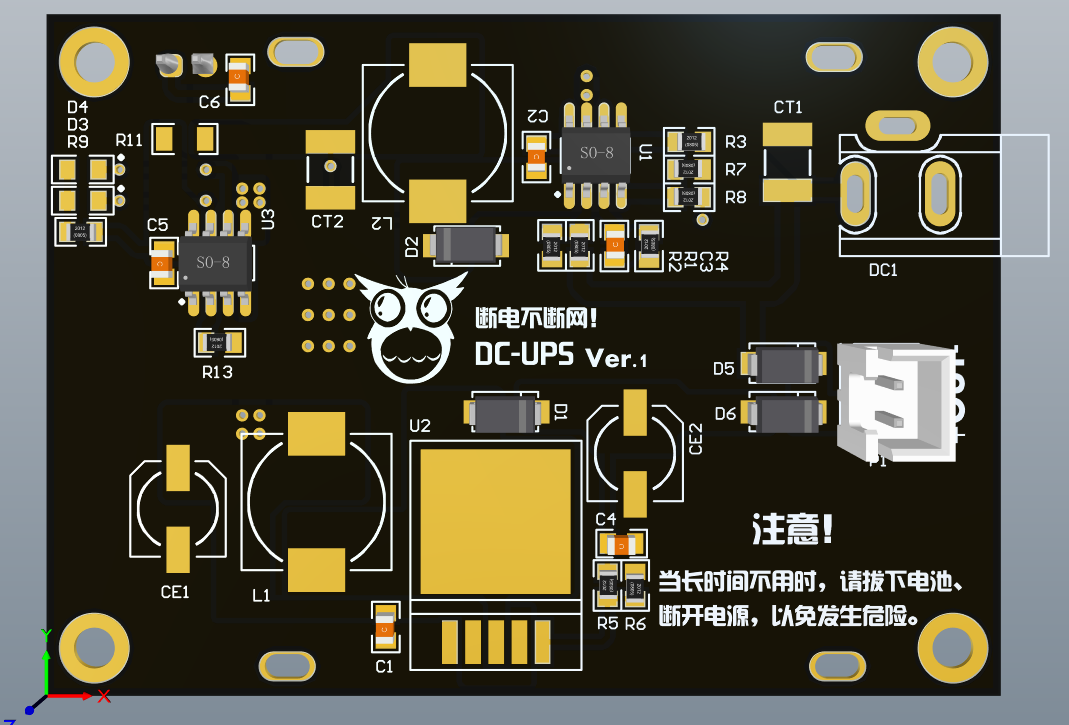

附件內容包括整個電源產品設計原理圖和PCB，用AD軟件打開。（版權歸本設計者所有，使用時需注明信息：Y-N設計）

注意事項：

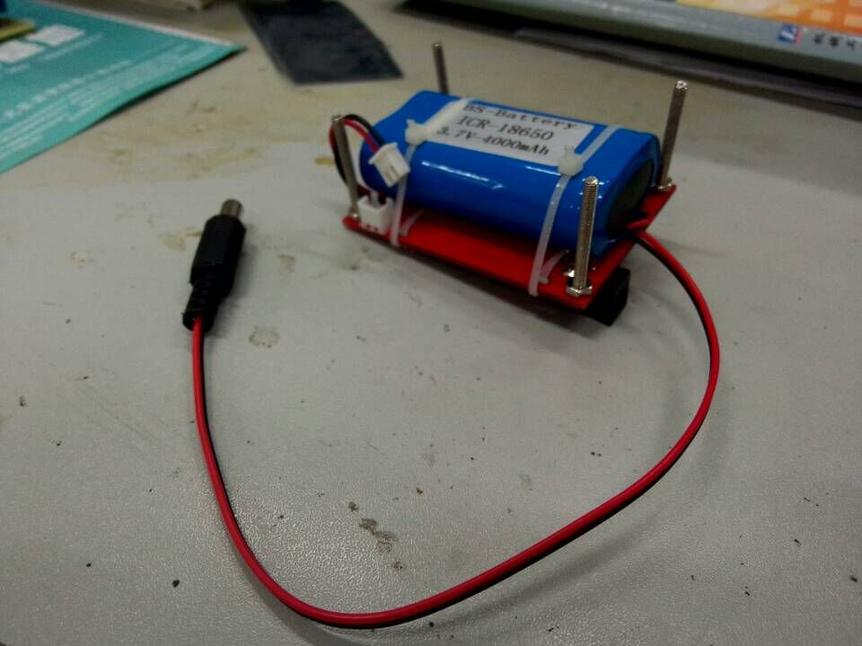

1. 電池使用并聯的18650電池即可。

2. 注意DC接口的選擇，不同路由器，電壓不同，接口不同。

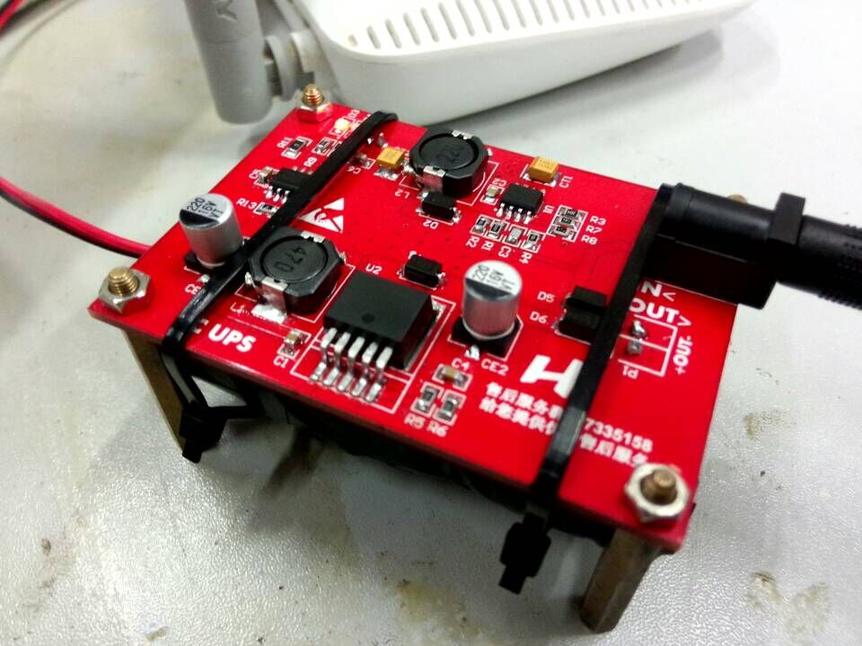

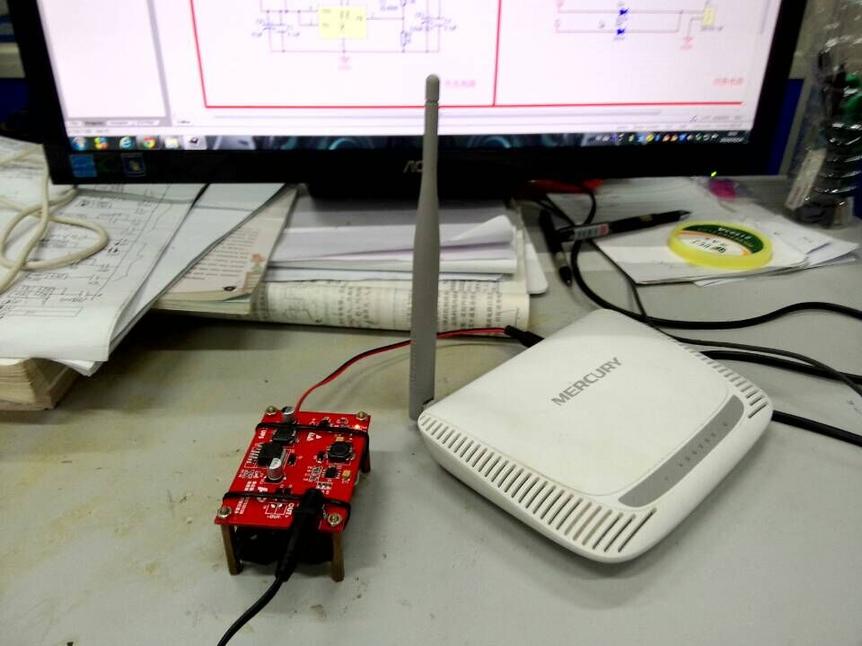

作品展示：

文件列表：

目錄│文件列表:

 └ UPS

    │ 原理圖和PCB.xls

    └ 原理圖和PCB

       │ DC-UPS.PcbDoc

       └ 直流不間斷電源.SchDoc
