項目編號：P42

文件大小：1.2M

圖紙說明：封裝圖

開發(fā)環(huán)境：AD2020

簡單概述

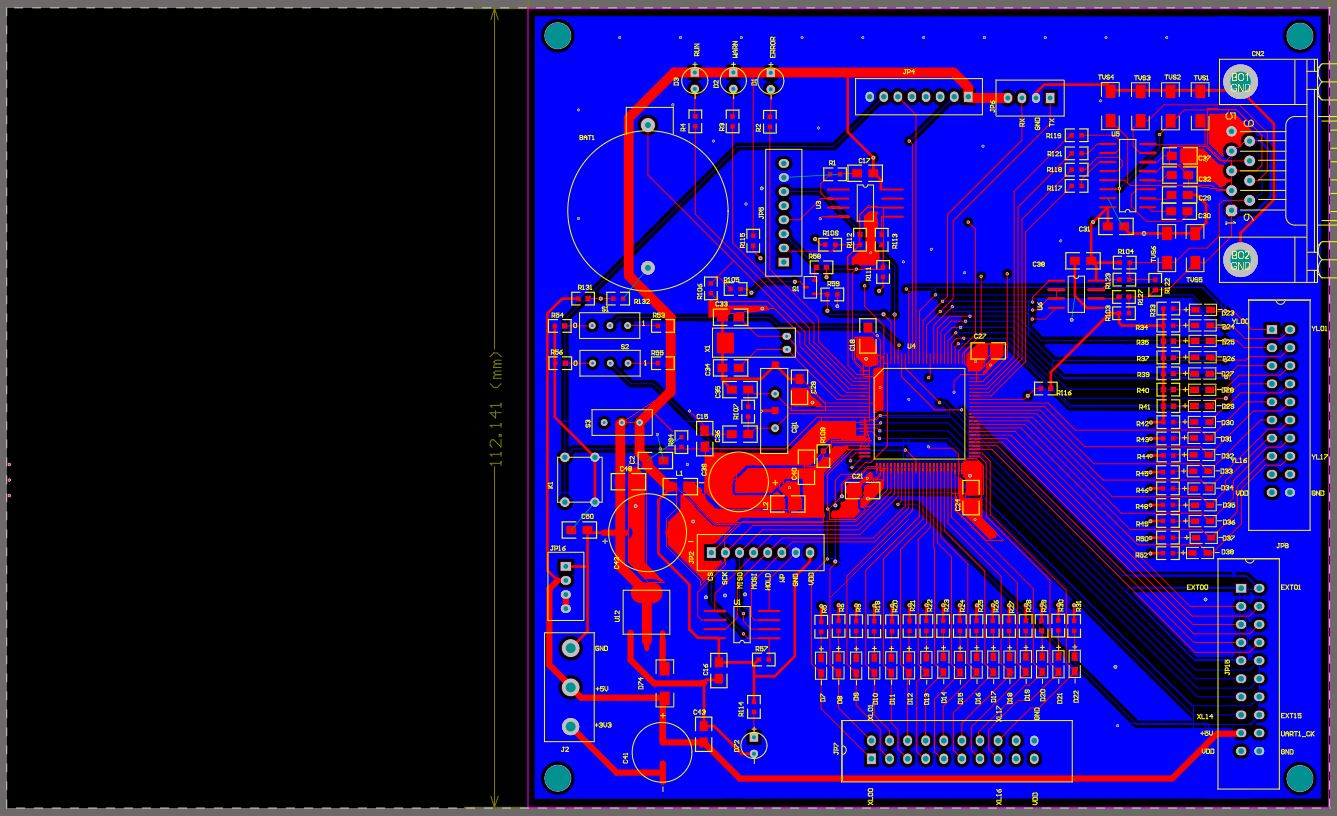

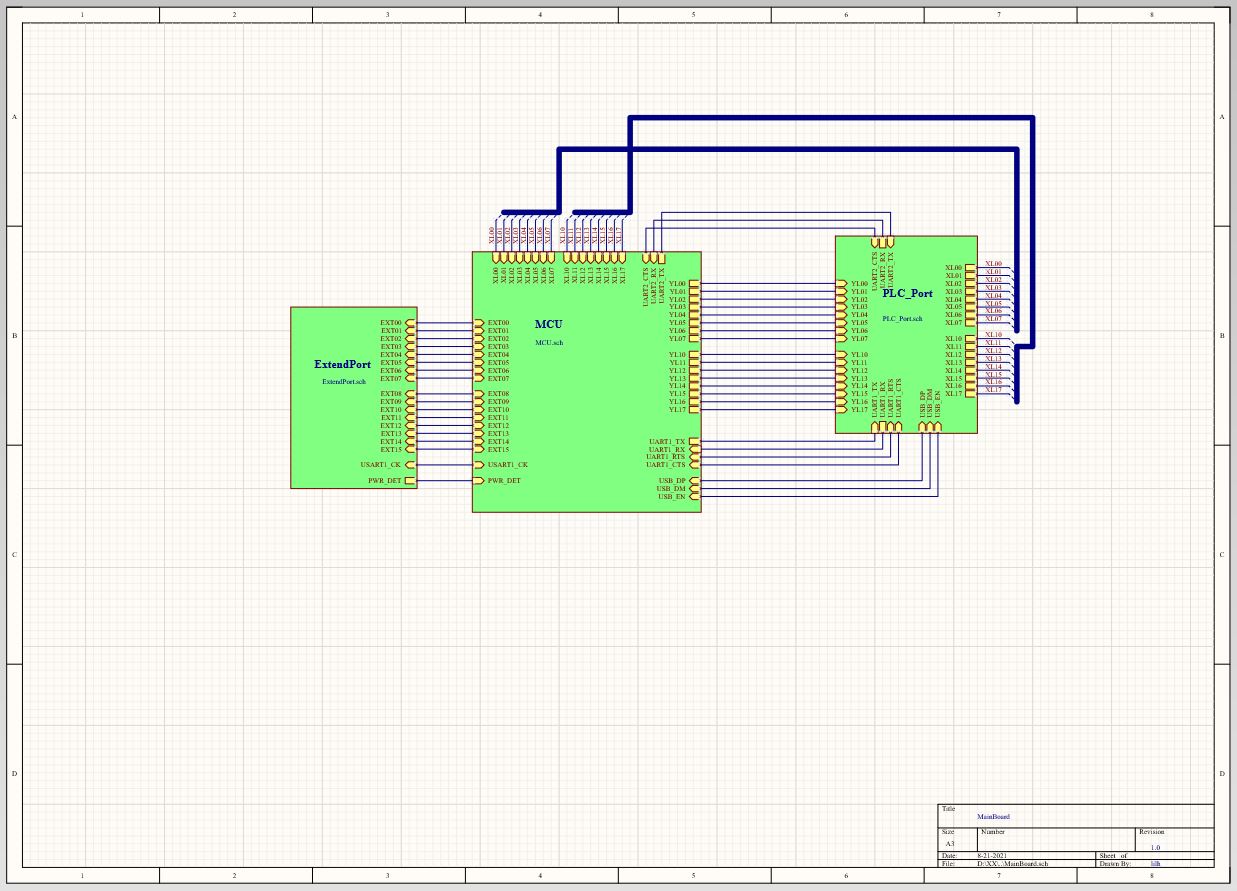

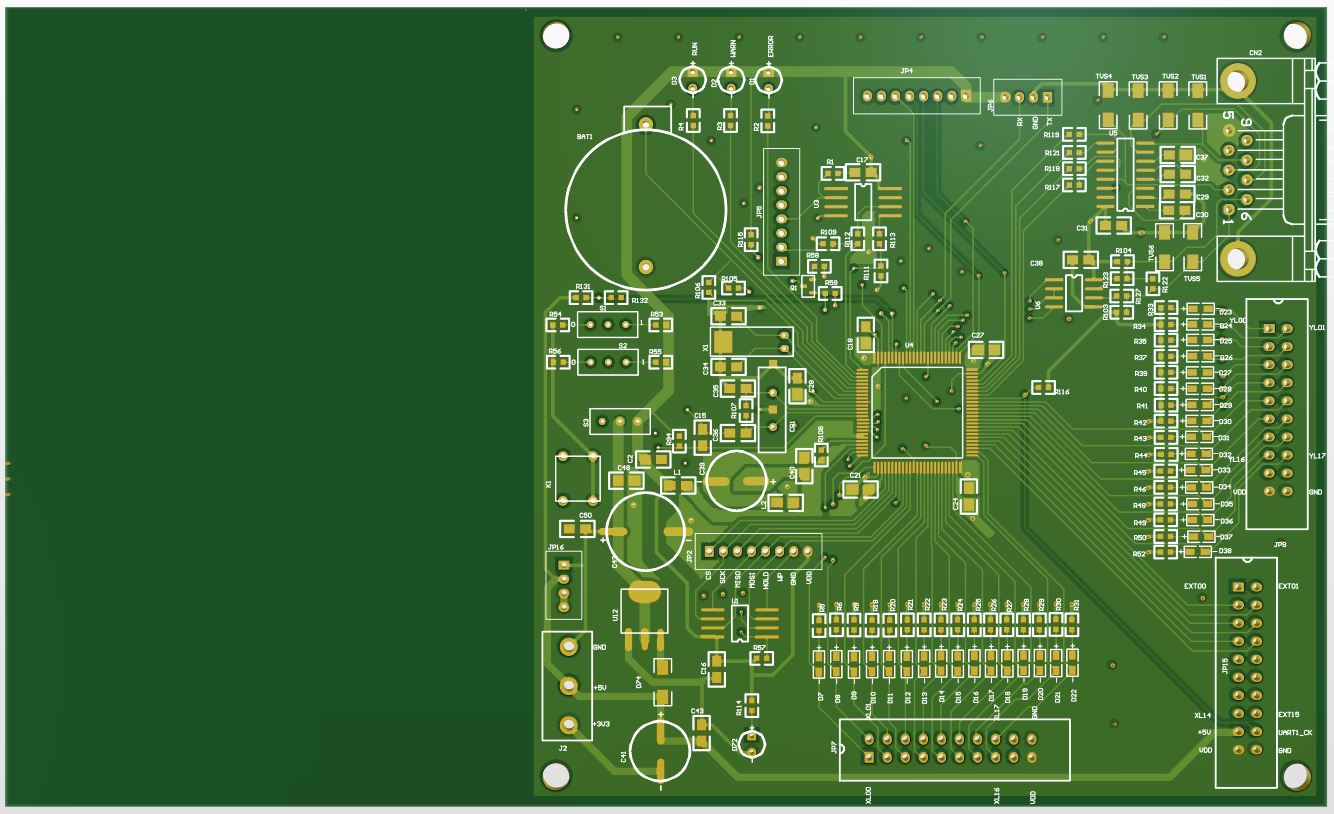

使用軟件Altium Designer，使用STM32F103T6 100PIN設(shè)計的工控板，里面有PCB文件和原理圖文件。

目錄│文件列表:

 └ STM32F103T6 PLC工控板（原理圖+PCB文件）

    ├ plc pcb

    │  │ CtrlBoard.PCB

    │  │ Dbg_convert.PCB

    │  │ MainBoard.PCB

    │  └ TestBoard.PCB

    └ plc原理圖

       │ CtrlBoard.sch

       │ Dbg_convert.Sch

       │ ExtendPort.sch

       │ MainBoard.sch

       │ MCU.sch

       │ PLC_Port.sch

       └ TestBoard.Sch
