項目編號：E866

文件大?。?8M

源碼說明：帶中文注釋

開發環境：Verilog

簡要概述

EDA課程設計期末大作業-基于FPGA的數字頻率計設計

EDA 技術的發展，改變了傳統的電子設計方法。FPGA 等大規?？删幊踢壿嬈骷膹V泛應用，使電子設計變得和軟件編程一樣方便快捷。電子設計技術的進步，

也改變了傳統頻率計的設計方法。隨著數字電路技術的發展，以脈沖計數法為基礎衍生出各種改進型的數字測頻方法，在測量精度、測量響應的快速性等方面都有了很大提高。 頻率計的核心測頻模塊采用了基于 FPGA 大規?？删幊踢壿嬈骷?EDA 設計技術，依據自上而下的設計方法，將測頻模塊按照實現功能的不同劃分成了多個子模塊，用 Verilog 程序?qū)崿F(xiàn)了每個子模塊的功能，最后通過頂層設計文件中的元件例化語句將各個模塊連接起來形成了測頻模塊的完整 Verilog 程序設計。

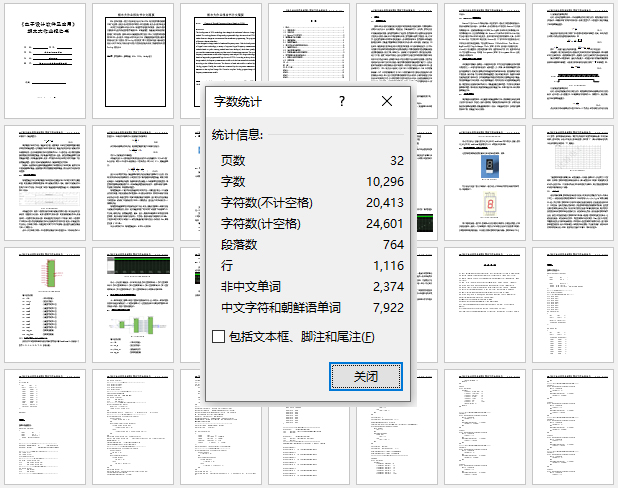

設計報告：

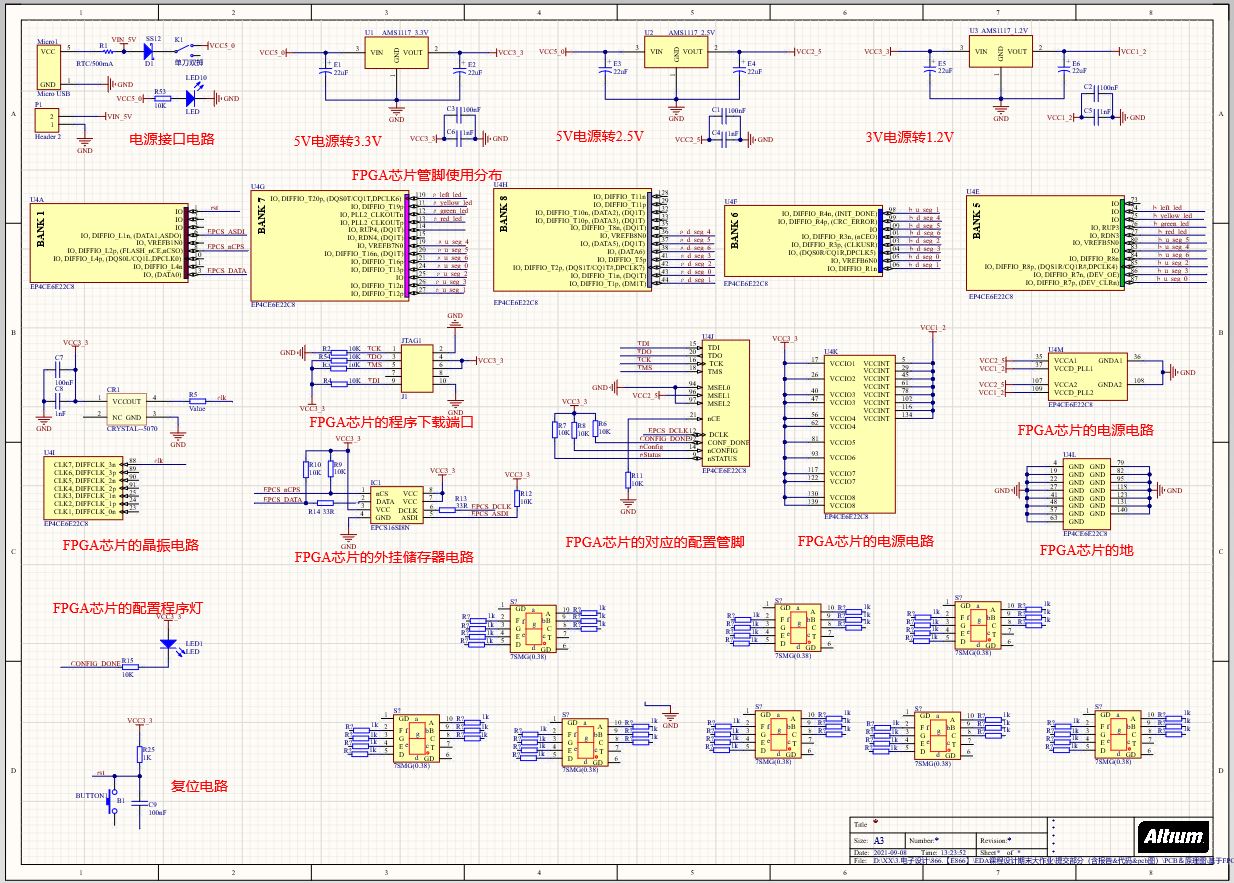

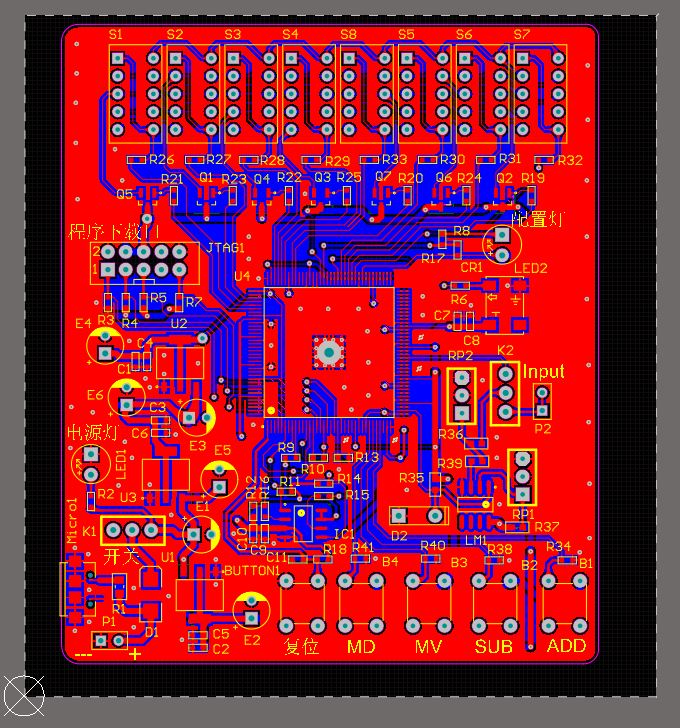

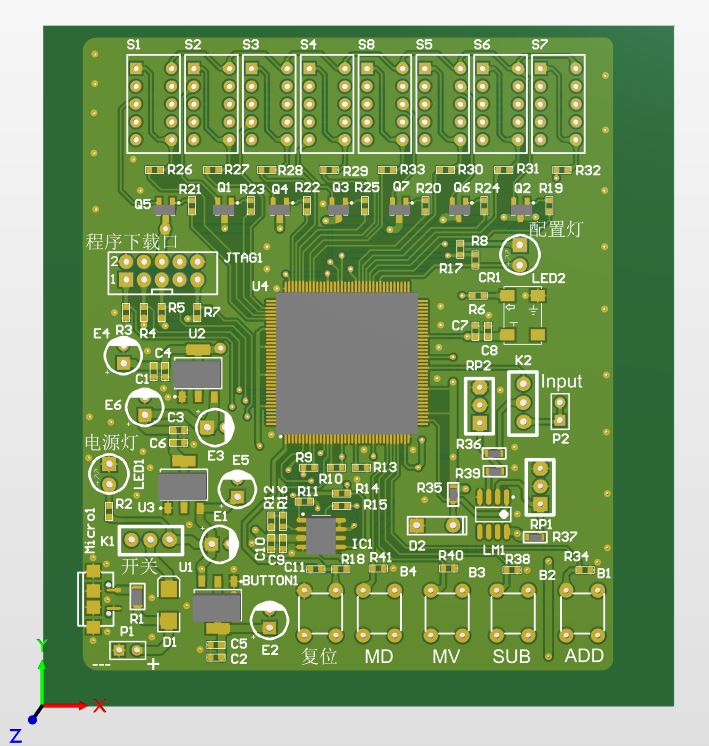

電路板和原理圖：

仿真結果：

仿真文件中模擬輸入了一個1Khz的方波，用于頻率測量，下面按步驟講解如何進行仿真

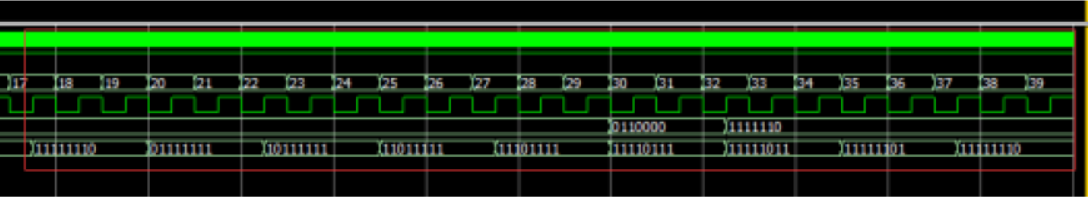

圖4.2 仿真結果

結論:將值按照數碼管譯碼表對比，動態掃描顯示的數值為1000hz,證明系統級仿真正確，系統仿真正確。
