這是一塊將iCE40 HX FPGA與Raspberry Pi Pico相結合的FPGA板。Pico可以使用此repo中包含的腳本通過USB編程FPGA，然后使用GPIO與之交互。

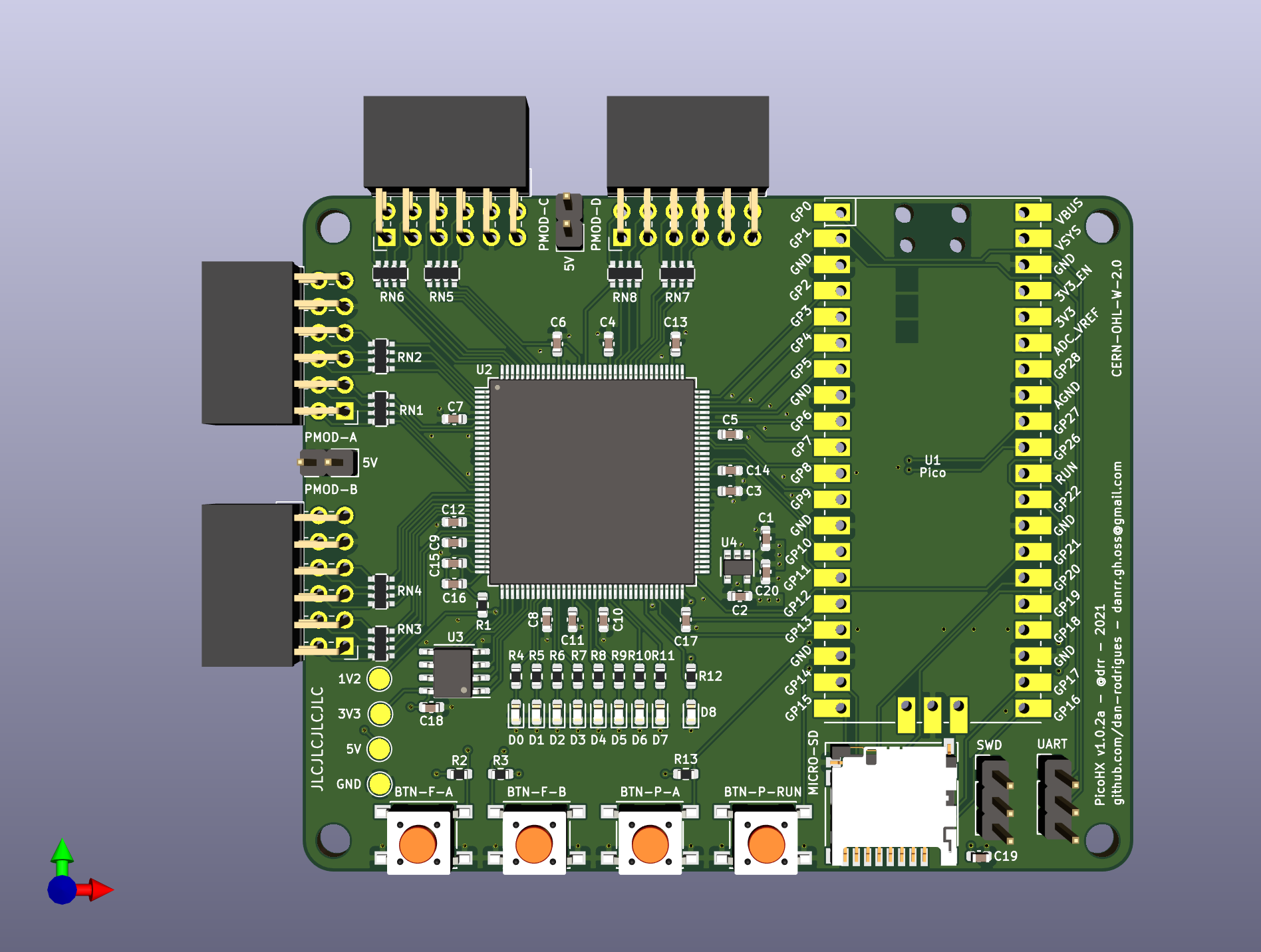

KiCad 3D

DVI演示

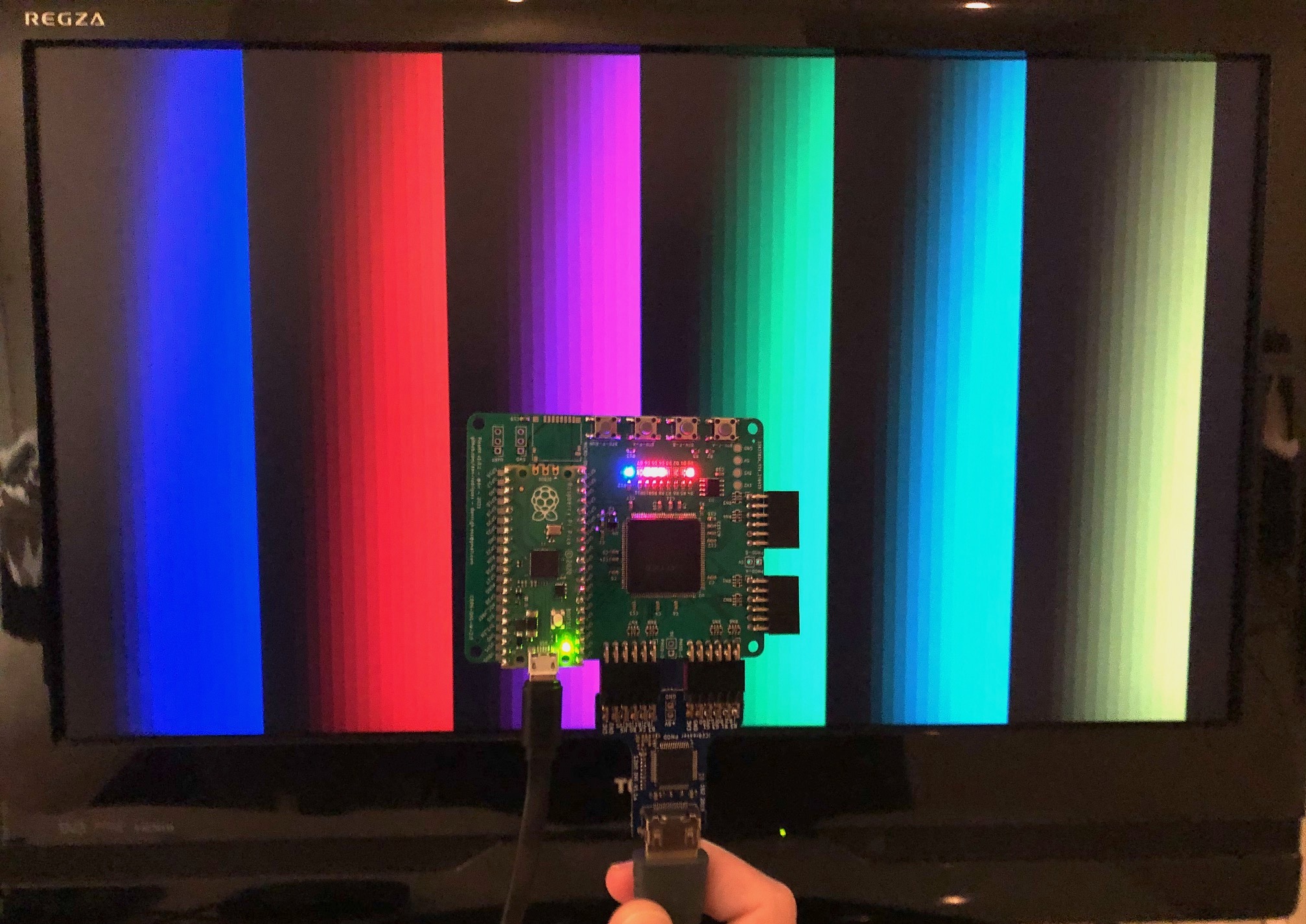

圖為附帶的DVI演示。首先，RP2040使用USB軟件編程，然后向主機公開USB編程器設備。然后，包含DVI測試模式配置的FPGA配置從主機上傳到RP2040，然后RP2040對FPGA進行編程，然后FPGA在屏幕上顯示測試模式。使用此DVI PMOD。

特征

• iCE40 HX FPGA (TQFP144, 1k pinout assumed)

• 10 Pico GPIOs connected to FPGA

• 2 are connected to GBIN inputs

• 4x PMODs in a 2x double-PMOD arrangement

• 8x user LEDs for FPGA

• 1x CDONE LED

• 2x users buttons for FPGA

• 1x user button for Pico

• RUN button for Pico

• Headers for Pico SWD and hardware UART

• Footprint for QSPI PSRAM or flash

• Micro SD card slot
