簡要概述
直流電機是日常生活中常見的一種能量轉換裝置，它應用廣泛，功能強大，在生產生活中占據著重要位置。直流電機的控制方法多種多樣，控制系統的組成更是五花八門。本文將采用現場可編輯門陣列FPGA來實現對直流電機的控制，為實現電機數字控制提供一種新方法。
硬件方面，我們將使用Altera公司的Cyclone中等規模FPGA芯片。論文中，我們對控制系統的硬件電路進行簡單的說明，對所使用的芯片功能與各項參數進行詳細介紹，以使整個系統的設計思路更加清晰。

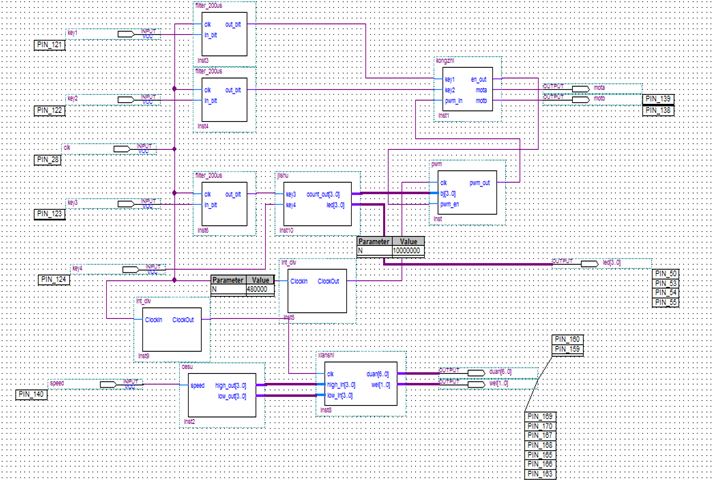

軟件方面，我們使用QuartusII軟件及VHDL語言來完成本次設計的程序部分。利用VHDL語言編程，再生成各個功能模塊，通過對各個功能模塊的連接，構成整個直流電機控制系統。將設計好的軟件系統下載到實驗箱，就可以通過實驗箱上的按鍵實現對直流電機的控制。
