項目編號：E434
文件大?。?.2M
源碼說明：帶中文注釋
開發環境：Verilog
簡要概述
項目名稱：百分之秒精度的計時器的FPGA實現
課程名稱：Verilog HDL硬件描述語言（三級項目）
2021年4月
摘要
使用1MHz的晶振實現百分之一秒精度的計時器。
本報告講展示使用Questa Sim的仿真，以證實理論的可行性。
主要構成(需要用到的材料)
硬件(具體實現)
1MHz的晶振
FPGA開發板
軟件
-Visual Studio Code
-Questa Sim-64 2020.1
-(Quartus II 在實際燒寫時會用到)
工作原理
計時器主體
從后往前逐位進位，一共6位，第2,4,5,6位逢10進1，第1,3位逢6進1。
不需要進位的時候，直接在末尾加1。
reset按鍵
在具體實現reset按鍵的時候可以引入一個按鍵消抖功能。
reg key_inner[1:0];
在clk的上升沿觸發，每次遇到reset==1時為key_inner[1:0]+1，當連續3次假發后key_inner[1]為高電平，進行復位操作。
00 => 01 => 10 => 11 => 00
key_inner[1]的電平狀態：
低電平===>高電平 ==>低電平
代碼解析（代碼見附錄1）
khmtimer.v
因為使用非阻塞賦值，則如果當前數值是x-1，比如最后一位是9，那么到這次時鐘周期，該進位了，直接不進行加一，而是清零并且下一位+1。這樣每一位最大就是9，也就是1001，因此4個二進制位代表1位，一共需要4×6=24個二進制位來表示當前時間。reg[23:0] nowtime;
khmtimer_tb.v
為了產生1MHz的信號，我們需要仿真最小的時間單元為500ns，因此，仿真精度應選擇100ns。
電路接線圖

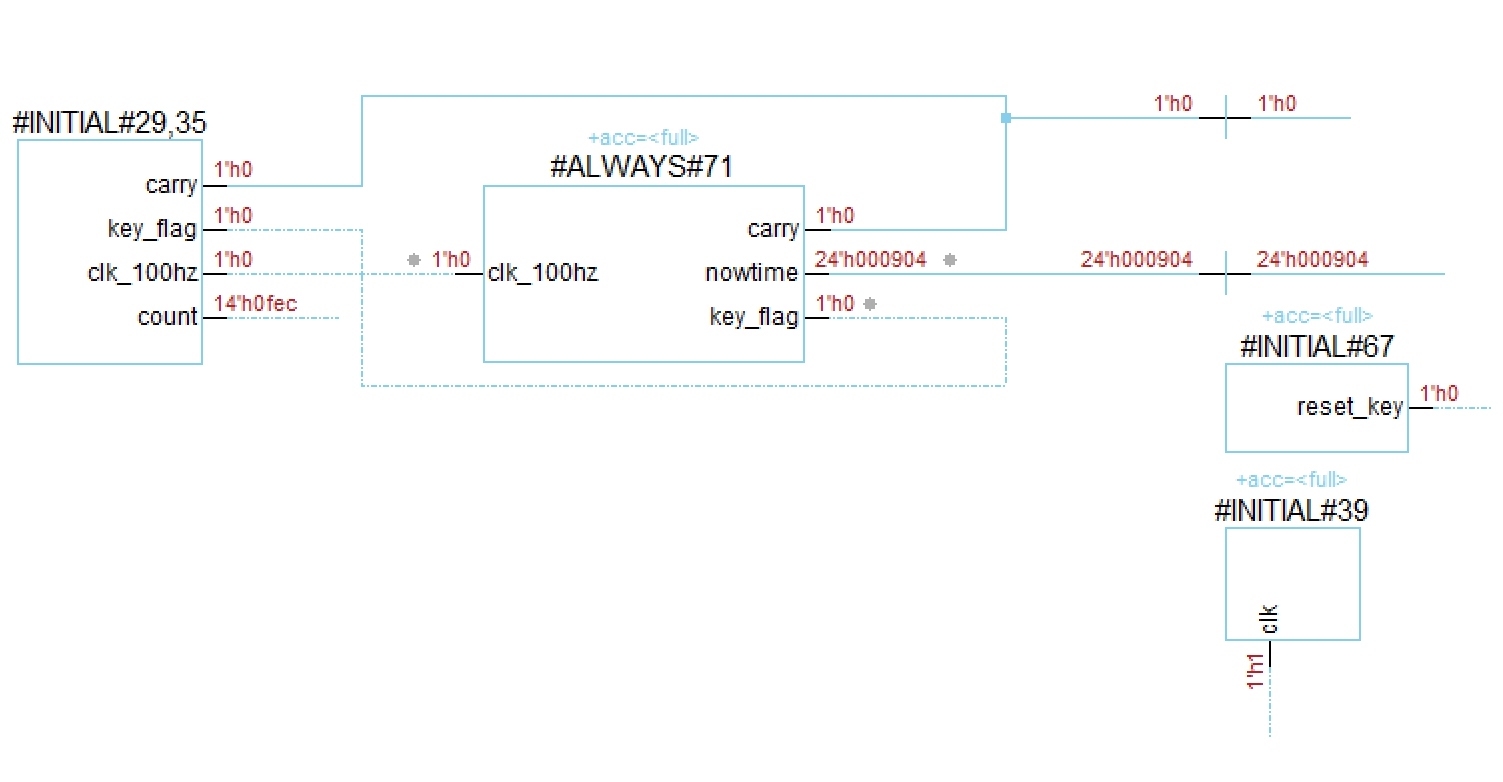

各模塊的注解：
#INITIAL#39 為 clk信號發生器，即1MHz的晶振
#INITIAL#67 為 reset信號發生器，即復位按鍵的狀態
#INITIAL#29, 35 為 10000分頻器用于生成100Hz的clk信號
#ALWAYS#71 為 主體計時模塊，輸入100Hz的clk信號，key_flag是reset的狀態輸入，計時滿1小時carry在1個時鐘周期內會產生高電平，nowtime為當前時間的實時輸出
仿真圖
10000分頻器演示

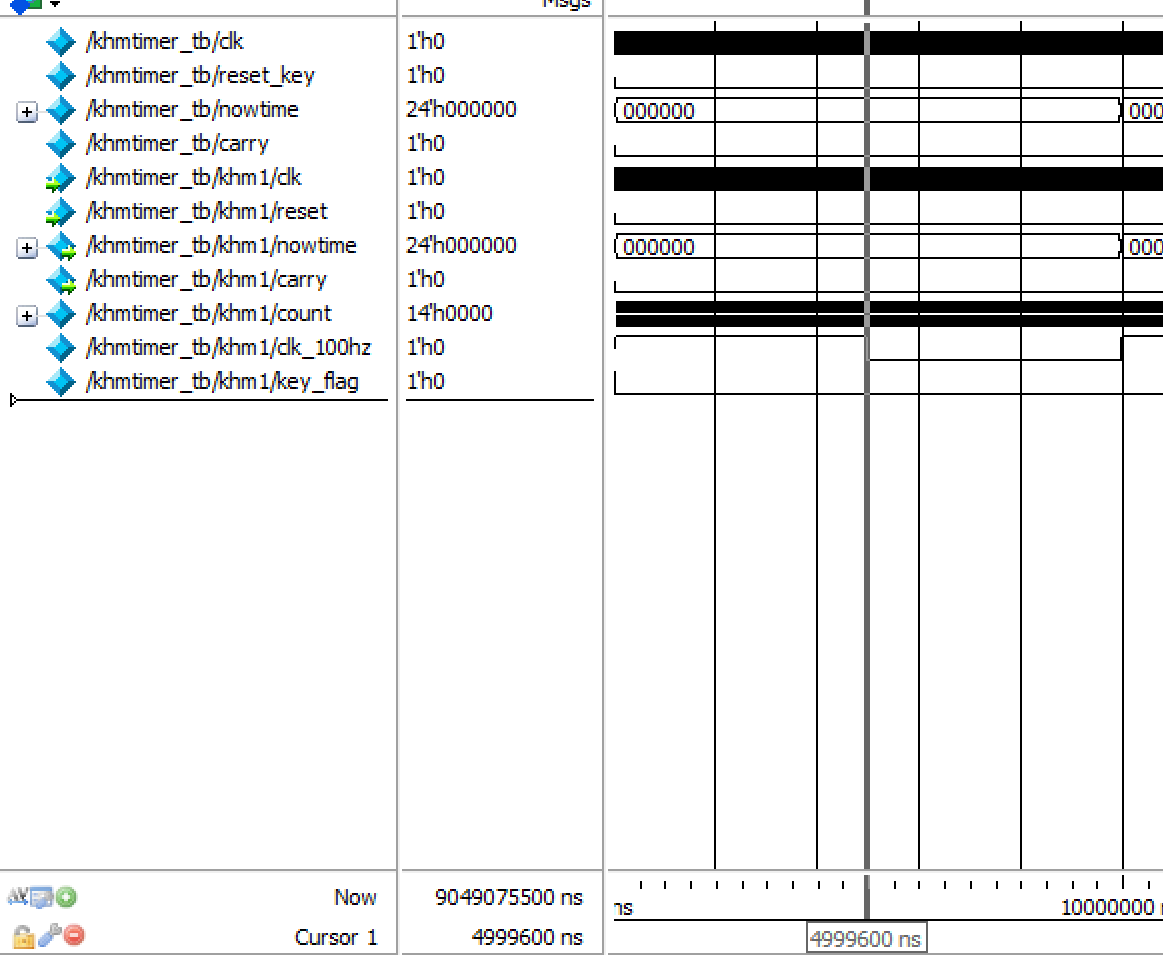

可以看到，通過對1MHz的clk信號10000分頻，產生了100Hz的clk_100hz信號。
（注：為了加速仿真，暫時在1ms的環境下生成的下列圖片，即直接產生100Hz信號）
reset功能

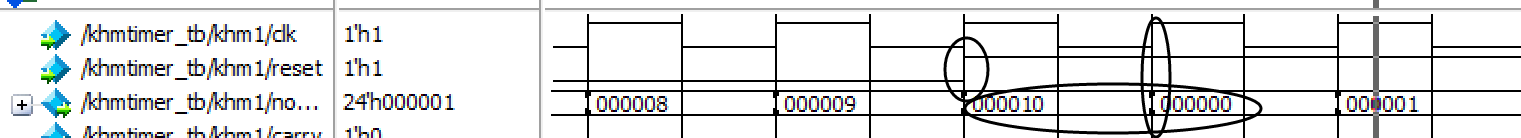

可以看到，當reset信號為高電平時，nowtime會在下一個clk的上升沿置零。

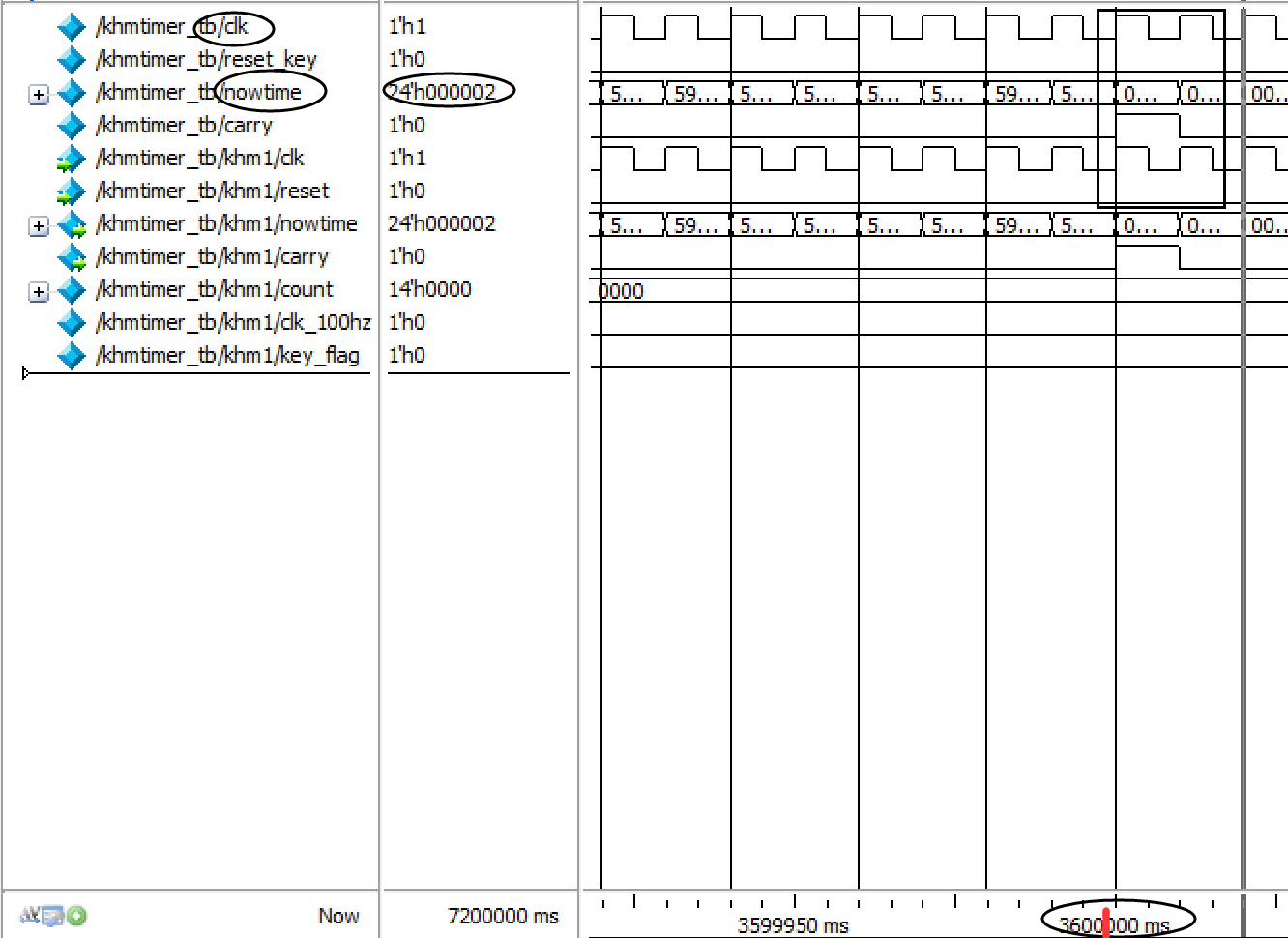

可以看到計時滿1小時時，carry會出現1個時鐘周期的高電平，并且，nowtime會重置為0。
附錄1 Verilog代碼
1、程序代碼(khmtimer.v)
//khmtimer.v
/*
* Author:Haomin Kong
* Tel:15933998367
* E-mail:a645162@qq.com
* Toolchain:
* Visual Studio Code
* Questa Sim-64 2020.1
* 2021/4/2 18:18:00 Created
* 2021/4/12 19:45:00 Finished
* Open source on Gitee:
* https://gitee.com/a645162/fpga_-timer_10ms
* */
//加速測試使用
//`timescale 1ms/1ms
`timescale 100ns/100ns
module khmtimer(
input wire clk,
input wire reset,
output reg[23:0] nowtime,
output reg carry
);
//定義分頻器的計數寄存器
reg[13:0] count = 1'b0;
//工作信號，1MHz的時鐘信號10000分頻，得到100Hz的時鐘信號
reg clk_100hz = 1'b1;
//reset
reg key_flag = 1'b1;
initial
begin
//count <= 1'b0;
//不需要這一行，直接在初始時刻給一個reset信號即可
//nowtime[23:0] <= 24'h0;
//clk_100hz <= 1'b1;
carry <= 1'b0;
end
//（1）reset按鍵
always@(posedge reset)
begin
key_flag = 1'b1;
end
///*
//（2）分頻器，通過1MHz產生100HZ的時鐘信號
always@(posedge clk)
begin
if(count == 4999)
begin
clk_100hz <= !clk_100hz;
count <= 0;
end
else
count <= count+1;
end
//*/
//（3）計時處理部分
//這行是為了加速仿真，直接產生所需的100Hz的clk信號
//always@(posedge clk)
//這行是正式使用的1MHz轉100Hz信號
always@(posedge clk_100hz)
begin
carry <= 1'b0;
//判斷是否復位鍵
if(key_flag)
begin
key_flag = 1'b0;
nowtime <= 24'h0;
end
else
begin
if(nowtime[3:0] == 4'h9)
begin
nowtime[3:0] <= 4'h0;
if(nowtime[7:4]==4'h9)
begin
nowtime[7:4] <= 4'h0;
if(nowtime[11:8] == 4'h9)
begin
nowtime[11:8] <= 4'h0;
if(nowtime[15:12] == 4'h5)
begin
nowtime[15:12] <= 4'h0;
if(nowtime[19:16] == 4'h9)
begin
nowtime[19:16] <= 4'h0;
if(nowtime[23:20] == 4'h5)
begin
nowtime[23:20] <= 4'h0;
carry <= 1'b1;
end
else
nowtime[23:20] <= nowtime[23:20] + 1;
end
else
nowtime[19:16] <= nowtime[19:16] + 1;
end
else
nowtime[15:12] <= nowtime[15:12] + 1;
end
else
nowtime[11:8] <= nowtime[11:8] + 1;
end
else
nowtime[7:4] <= nowtime[7:4] + 1;
end
else
nowtime[3:0] <= nowtime[3:0] + 1;
end
end
endmodule
2、Testbench代碼(khmtimer_tb.v)
//khmtimer_tb.v
/*
* Author:Haomin Kong
* Tel:15933998367
* E-mail:a645162@qq.com
* Toolchain:
* Visual Studio Code
* Questa Sim-64 2020.1
* 2021/4/2 18:18:00 Created
* 2021/4/12 19:45:00 Finished
* Open source on Gitee:
* https://gitee.com/a645162/fpga_-timer_10ms
* */
//加速測試使用
//`timescale 1ms/1ms
`timescale 100ns/100ns
`include "khmtimer.v"
module khmtimer_tb();
//輸入頻率為1MHz的時鐘
parameter clk_period = 10;
parameter clk_period_1s = clk_period * 1000 * 1000;
//這里是1小時10秒
parameter[63:0] c_period_1h = clk_period_1s * 60 * 60 * 1 + clk_period_1s * 10;
//這里是2小時10秒
//parameter[63:0] c_period_2h = clk_period_1s * 60 * 60 * 2 + clk_period_1s * 10;
//10ms也就是100Hz(即1/100s)
reg clk;
reg reset_key;
wire[23:0] nowtime;
wire carry;
//生成時鐘信號
initial begin
clk = 1'b1;
forever #(clk_period/2) clk = !clk;
end
khmtimer khm1(
.clk(clk),
.reset(reset_key),
.nowtime(nowtime),
.carry(carry)
);
/*
initial begin
reset_key=1'b0;
//仿真reset復位信號
#(clk_period*10) reset_key <= 1'b1;
#(clk_period*10) reset_key <= 1'b0;
#(clk_period*10) reset_key <= 1'b1;
#(clk_period*10) reset_key <= 1'b0;
$display ("The current time is (%0d ps)", $time);
#(clk_period*100) $stop;
end
*/
///*
initial begin
reset_key=1'b0;
//仿真兩小時零1秒
#(c_period_1h) $stop;
end
//*/
endmodule
