項目編號：E671
文件大小：790K
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
主芯片：STC12c5a60s2
使用說明
一、需要的硬件部分：
1、木質機架
2、51單片機（STC12c5a60s2）開發板（帶串口通信線）
3、兩個l298n步進機驅動
4、兩個2相4線步進電機 （帶滑竿，距為3mm，步距角為18度，混合式）
5、 250毫瓦的激光模組
6、一個繼電器
7、電源部分
8、杜邦線等其他部分
二、接線：
所有的陣腳定義都在C源文件進行了說明，請按照源文件的注釋說明進行接線。
（此處電路圖丟失了喵~，大家只好看源碼了呢~，過段時間在補充吧^.^）
三、下載下位機程序到單片機中
請將下位機文件夾中的“激光雕刻兼寫字機器下位機程序final測試版/激光雕刻兼寫字機器下位機程序final_測試版.hex”文件下載到單片機中。
四、測試上位機程序
說明：記得把單片機的串口連接到電腦上，如果串口驅動程序安裝，上位機程序會自動檢測該下位機串口。
五、開始激光寫字
（0）確保上面的工作完成！
（1）生成刀路文件：首先用G代碼生成軟件，生成想要寫的字的G代碼文件（刀路文件）。
（2）處理刀路文件：打開刀路文件增加結束符標識軟件，按照軟件提示說明對步驟1中生成的刀路文件進行處理。
（3）打開上位機程序：首先打開串口。然后右下方選擇剛剛處理過的刀路文件，點擊發送即可開始打印。
原理介紹：
簡介：
該機器主要是建立一個二維的坐標系，通過數控機床的G代碼作為改變坐標的介質。G代碼中包括終點坐標和激光的移動方式（或者激光的關閉），激光的當前位置為起始坐標，當上位機程序（電腦）發送一行G代碼到下位機（單片機）時，下位機程序解析出終點坐標和激光的移動方式，然后激光按照指定的路徑開始移動，即可劃出一條激光灼燒的路徑。
實現的G代碼：
1、“G00 X10 Y10 ” 表示快速移動。即讓激光從起始位置快速移動到終點坐標（10,10）點。2、 “G01 X20 Y20”表示直線插補。即讓激光從現在的 位置以直線的方式移動到終點位置（20, 20）點。3、 “G02 X30 Y30”表示順時針圓弧插補。即讓激光從現在的位置以順時針圓弧的方式移動到終點位置（30, 30）點。4、 “G03 X40 Y40”表示逆時針圓弧插補。即讓激光從現在的位置以逆時針圓弧的方式移動到終點位置（40, 40）點。5、“M05 ” 表示關閉激光 。 （上位機中處理“Z2”也是關閉激光）6、 “M03” 表示打開激光 。 （上位機中處理“Z-1”是打開激光）7、 “F30” 表示移動速度。即激光的移動速度設置為30

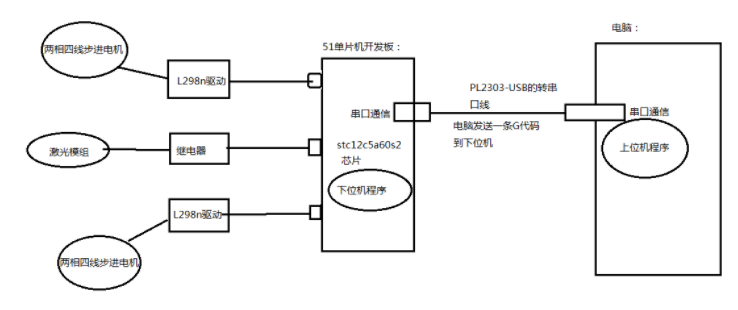

原理圖：
效果展示圖片

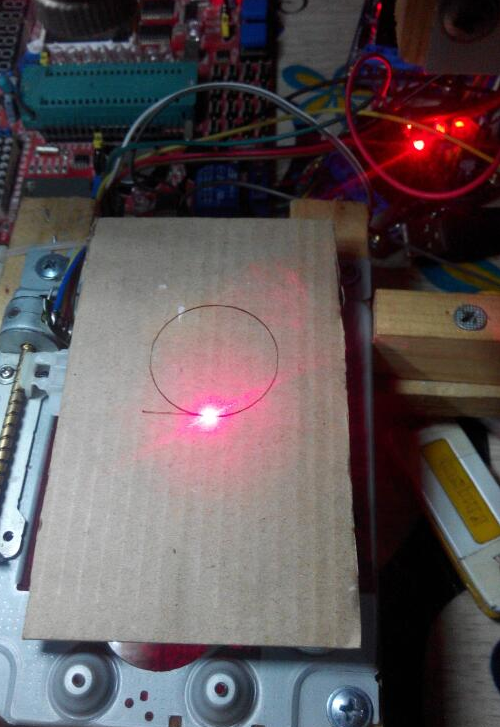

圖1（效果圖）：

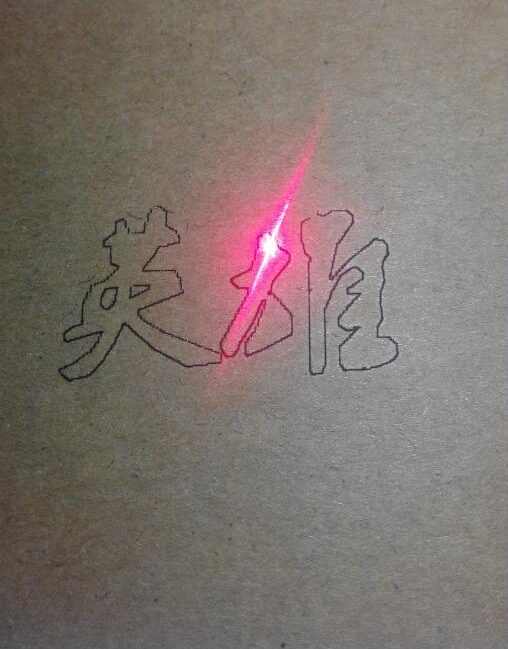

圖2 (效果圖)：

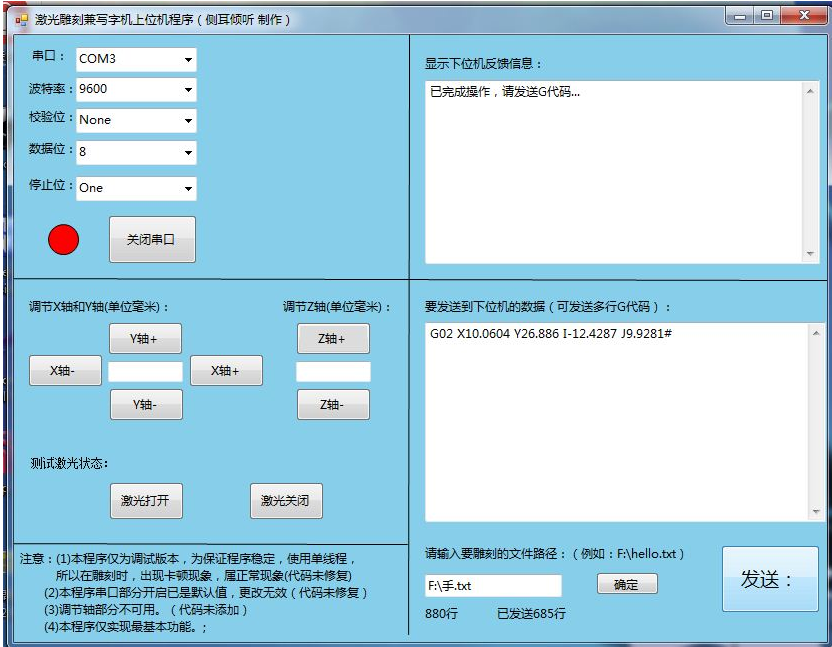

圖3 （上位機圖片）：

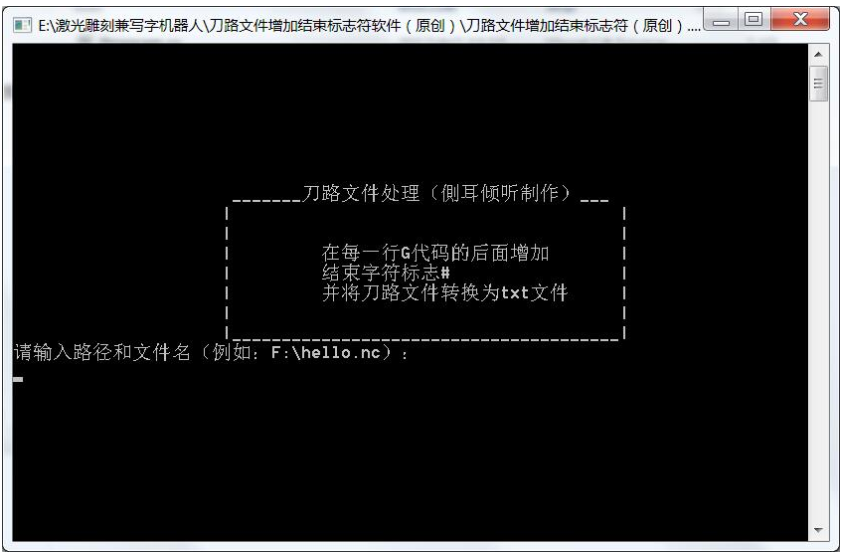

圖4 （刀路文件添加結束符程序圖）：
目錄│文件列表:
└ Laser_Writing_Machine
└ Laser_Writing_Machine
├ G代碼生成軟件（來自網絡）
│ └ 文字轉G代碼.exe
├ G代碼示例
│ │ 天下(G代碼).txt
│ │ 手(G代碼).txt
│ │ 手.jpg
│ │ 王偉(G代碼).txt
│ └ 英雄(G代碼).txt
├ 刀路文件增加結束標志符軟件（原創）
│ │ Program.cs
│ └ 刀路文件增加結束標志符（原創）.exe
├ 圖片展示
│ │ demo.jpg
│ │ nc_files_change.jpg
│ │ principle.png
│ │ running.jpg
│ └ 上位機圖片.JPG
├ 激光雕刻兼寫字機上位機程序
│ │ 激光雕刻兼寫字機上位機程序.exe
│ │ 激光雕刻兼寫字機上位機程序.sln
│ │ 激光雕刻兼寫字機上位機程序.suo
│ └ 激光雕刻兼寫字機上位機程序
│ │ Form1.cs
│ │ Form1.Designer.cs
│ │ Form1.resx
│ │ Program.cs
│ │ 激光雕刻兼寫字機上位機程序.csproj
│ ├ bin
│ │ └ Debug
│ │ │ 激光雕刻兼寫字機上位機程序.exe
│ │ │ 激光雕刻兼寫字機上位機程序.pdb
│ │ │ 激光雕刻兼寫字機上位機程序.vshost.exe
│ │ └ 激光雕刻兼寫字機上位機程序.vshost.exe.manifest
│ ├ obj
│ │ └ x86
│ │ └ Debug
│ │ │ DesignTimeResolveAssemblyReferences.cache
│ │ │ DesignTimeResolveAssemblyReferencesInput.cache
│ │ │ 激光雕刻兼寫字機上位機程序.csproj.FileListAbsolute.txt
│ │ │ 激光雕刻兼寫字機上位機程序.csproj.GenerateResource.Cache
│ │ │ 激光雕刻兼寫字機上位機程序.csprojResolveAssemblyReference.cache
│ │ │ 激光雕刻兼寫字機上位機程序.exe
│ │ │ 激光雕刻兼寫字機上位機程序.pdb
│ │ │ 激光雕刻兼寫字機上位機程序.programMain.resources
│ │ └ 激光雕刻兼寫字機上位機程序.Properties.Resources.resources
│ └ Properties
│ │ AssemblyInfo.cs
│ │ Resources.Designer.cs
│ │ Resources.resx
│ │ Settings.Designer.cs
│ └ Settings.settings
└ 激光雕刻兼寫字機器下位機程序final_測試版
│ STARTUP.A51
│ STARTUP.LST
│ STARTUP.OBJ
│ 激光雕刻兼寫字機器下位機程序final_測試版
│ 激光雕刻兼寫字機器下位機程序final_測試版.c
│ 激光雕刻兼寫字機器下位機程序final_測試版.hex
│ 激光雕刻兼寫字機器下位機程序final_測試版.lnp
│ 激光雕刻兼寫字機器下位機程序final_測試版.LST
│ 激光雕刻兼寫字機器下位機程序final_測試版.M51
│ 激光雕刻兼寫字機器下位機程序final_測試版.OBJ
│ 激光雕刻兼寫字機器下位機程序final_測試版.plg
│ 激光雕刻兼寫字機器下位機程序final_測試版.uvgui.Administrator
│ 激光雕刻兼寫字機器下位機程序final_測試版.uvgui_Administrator.bak
│ 激光雕刻兼寫字機器下位機程序final_測試版.uvopt
└ 激光雕刻兼寫字機器下位機程序final_測試版.uvproj
